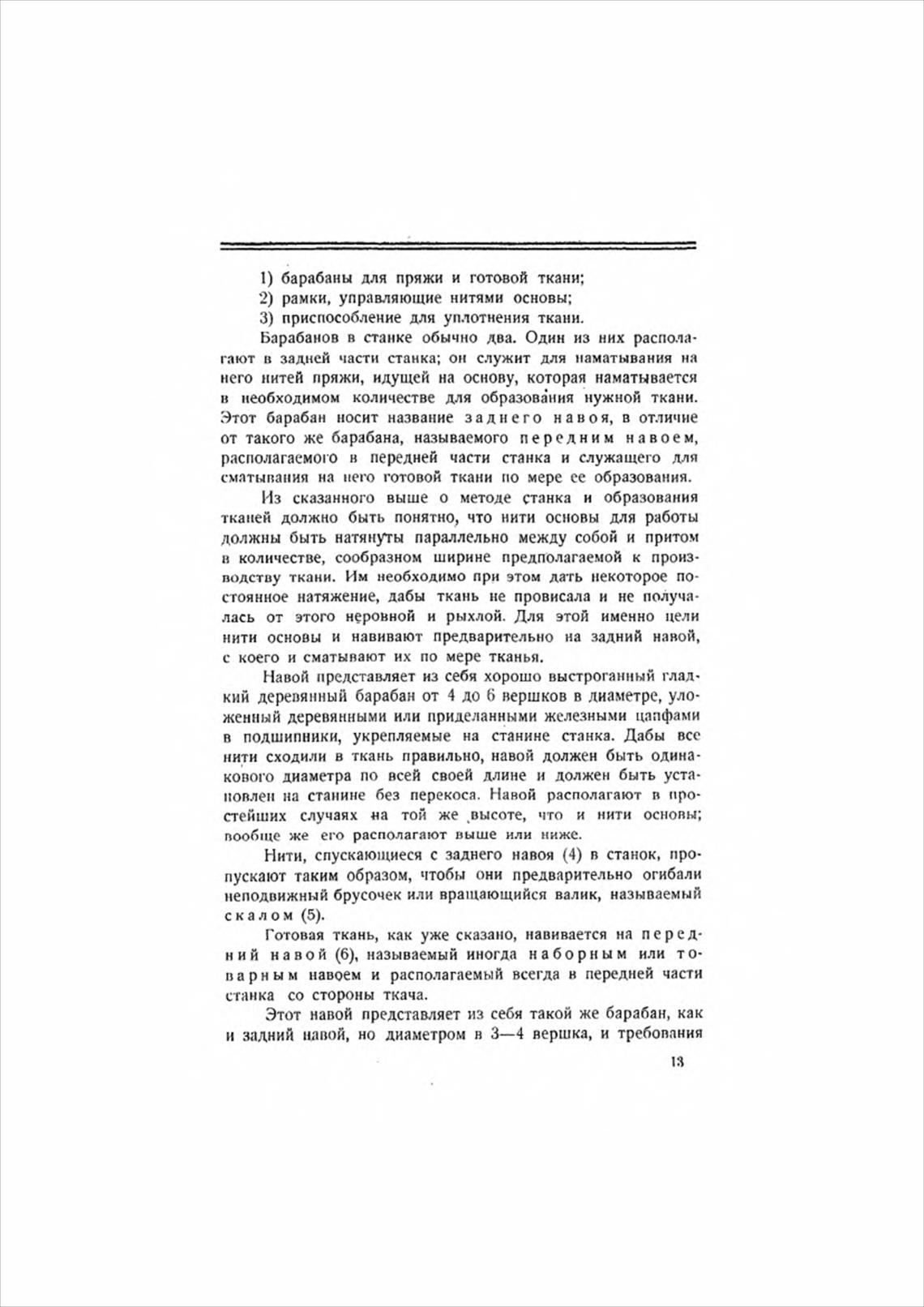

1) барабаны для пряжи и готовой ткани;

2) рамки. управляющие нитями основы;

З) приспособление для уплотнения ткани.

Барабанов в станке обычно два. Один из них распола-

гают в задней части станка; он служит для наматывания на

него нитей пряжи, идущей на основу, которая наматывается

в необходимом количестве для образов;ния нужной ткани.

Этот барабан носит название заднего навоя, в отличие

от такого же барабана, называемого передним навоем,

располагаемош в пемней части станка и служащего для

сматывания на него готовой ткани по мере ее образования.

Из сказанного выше о методе станка и Мразования

тканей должно быть понятно, что нити основы для работы

должны быть натянуты параллельно между собой и притом

в количестве, сообразном ширине предполагаемой к произ-

водству ткани. Им необходимо при этом дать по-

стоянное натяжение, дабы ткань не провисала и не получа•

лась от этого неровной и рыхлой. Для этой именно цели

нити основы и навивают предварительно на задний навой,

с коего и сматывают их по мере тканья.

Навой представляет из себя хорошо выстроганный глад-

кий деревянный барабан от 4 до 6 вершков в диаметре, уло-

женный де;мзянными или приделанными железными цаафами

в подшипники, укрепляемые на станине станка. Дабы все

нити сходили в ткань правильно, навой должен быть одина-

кового диаметра по всей своей длине и должен быть уста-

новлен на станине без перекоса. Навой располагают в про-

стейших случаях на той же .высоте, что и нити основы;

вообще же его располагают выше или ниже.

Нити, спускающиеся с заднего навоя (4) в станок, про-

пускают таким образом, чтобы они предварительно огибали

неподвижный брусочек или вращающийся валик, называемый

скалом

Готовая ткань, как уже сказано, навивается на перед-

ни й навой (6), называемый иногда наборным или то-

варным навоем и располагаемый всегда в передней части

станка со стороны ткача.

Этот навой представляет из себя такой же барабан, как

и задний навой, но диаметром в 3—4 вершка, и требования

13
