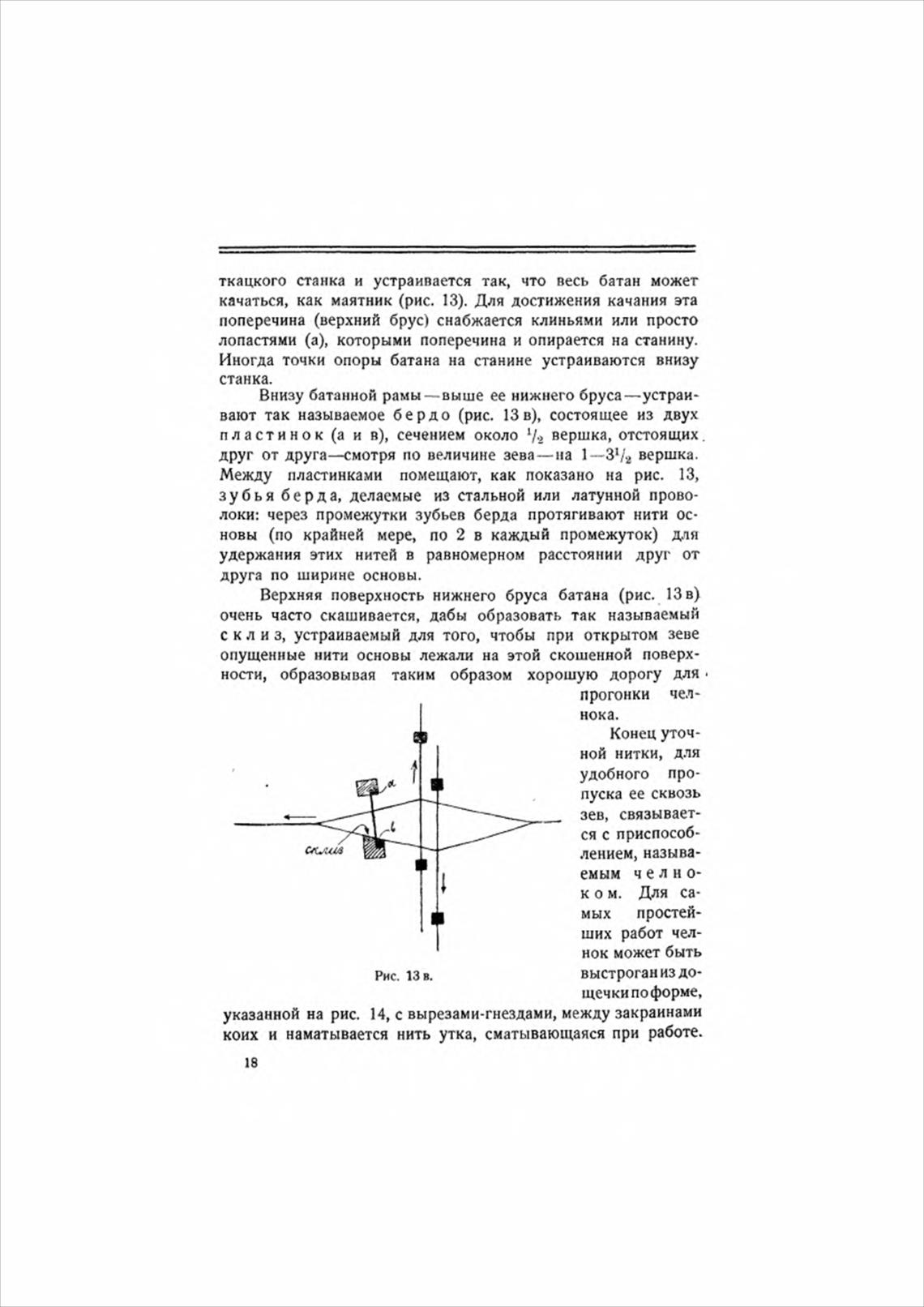

ткацкого станка и устраивается так, что весь батан может

качаться, как маятник (рис. 13). Для достижения качания эта

поперечина (верхний брус) снабжается клиньями или просто

лопастями (а), которыми поперечина и опирается на станину.

Иногда точки опоры батана на станине устраиваются внизу

станка.

Внизу батанной рамы —выше ее нижнего бруса—устраи-

вают так называемое бе р до (рис. 13 в), состоящее из двух

пл а ст инок (а и в), сечением около вершка, отстоящих.

друг от друга—смотря по величине зева—на 1—31/2 вершка.

Между пластинками помещают, как показано на рис. 13,

зубья берда, делаемые из стальной или латунной прово-

Локи: через промежутки зубьев берда протягивают нити ос•

новы (по крайней мере, по 2 в каждый щюмежуток) для

удержания этих нитей в равномерном расстоянии друг от

друга по ширине основы.

Верхняя поверхность нижнего бруса батана (рис. 13 в)

очень часто скашивается, дабы образовать так называемый

с к л и з, устраиваемый для того, чтобы лри открытом зеве

опущенные нити основы лежали на этой скошенной поверх-

ности, образовывая таким образом хорошую дорогу для •

Рис. 138.

прогонки чел-

нока.

Конец уточ-

ной нитки, для

удобного про-

пуска ее сквозь

зев, связывает-

ся с приспособ-

лением, называ-

емым чел н о-

к о м. Для са•

мых простей-

ших работ чел-

нок может быть

выстроган из до-

щечки поформе,

указанной на рис. 14, с вырезами-гнездами, между закраинами

коих и наматывается нить утка, сматывающаяся при работе.

18
