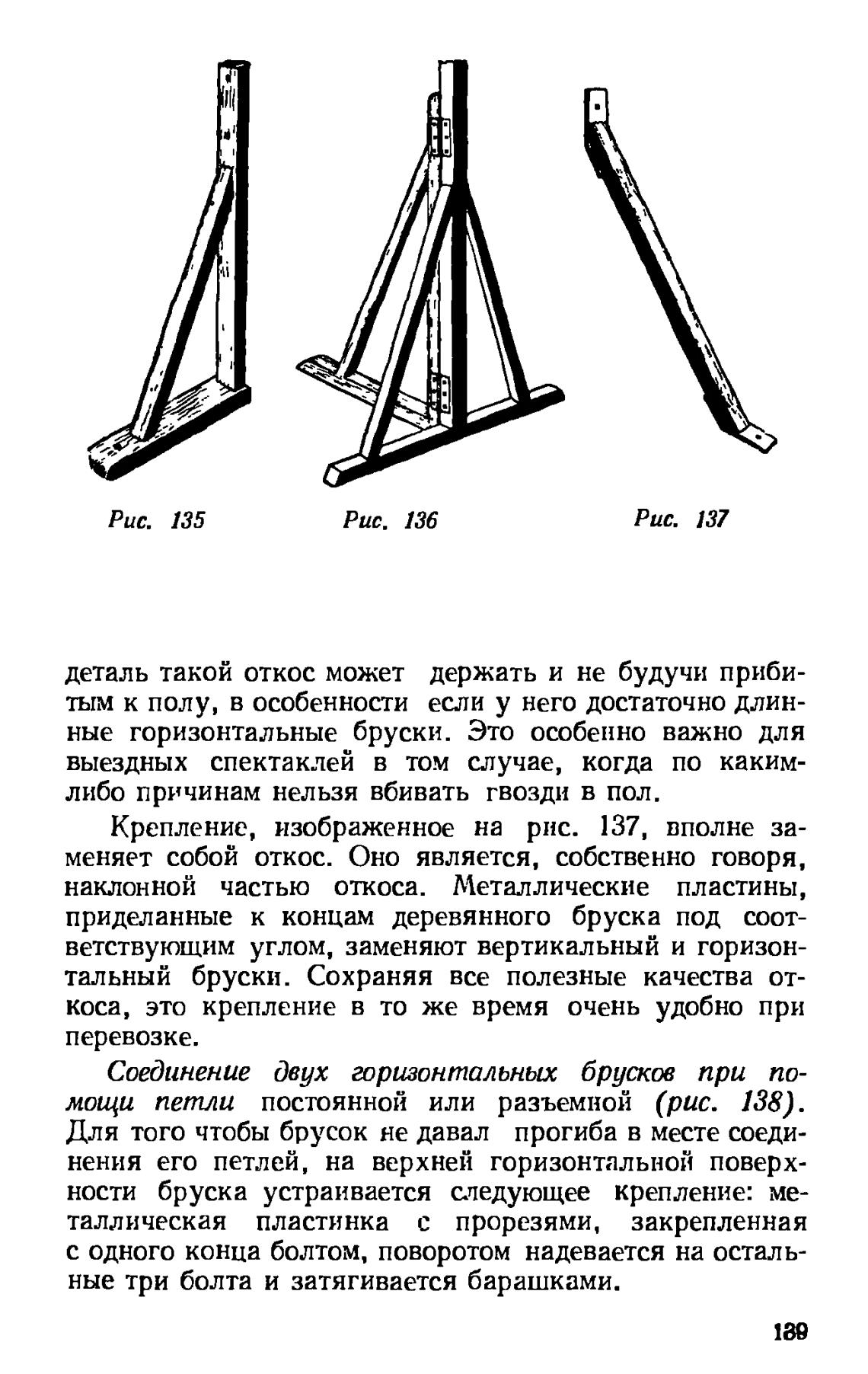

Рис. 135

Рис. 136

Рис. 137

деталь такой откос может держать и не будучи приби-

тым к полу, в особенности если у него достаточно длин-

ные горизонтальные бруски. Это особенно важно для

выездных спектаклей в том случае, когда по каким-

либо причинам нельзя вбивать гвозди в пол.

Крепление, изображенное на рис. 137, вполне за-

меняет собой откос. Оно является, собственно говоря,

наклонной частью откоса. Металлические пластины,

приделанные к концам деревянного бруска под соот-

ветствующим углом, заменяют вертикальный и горизон-

тальный бруски. Сохраняя все полезные качества от-

коса, это крепление в то же время очень удобно при

перевозке.

Соединение двух аризонтальных при по-

мощи петли постоянной или разъемной (рис. 138).

Для того чтобы брусок не давал прогиба в месте соеди-

нения его петлей, на верхней горизонтальной поверх-

ности бруска устраивается следующее крепление: ме-

таллическая пластинка с прорезями, закрепленная

с одного конца болтом, поворотом надевается на осталь-

ные три болта и затягивается барашками.

139
