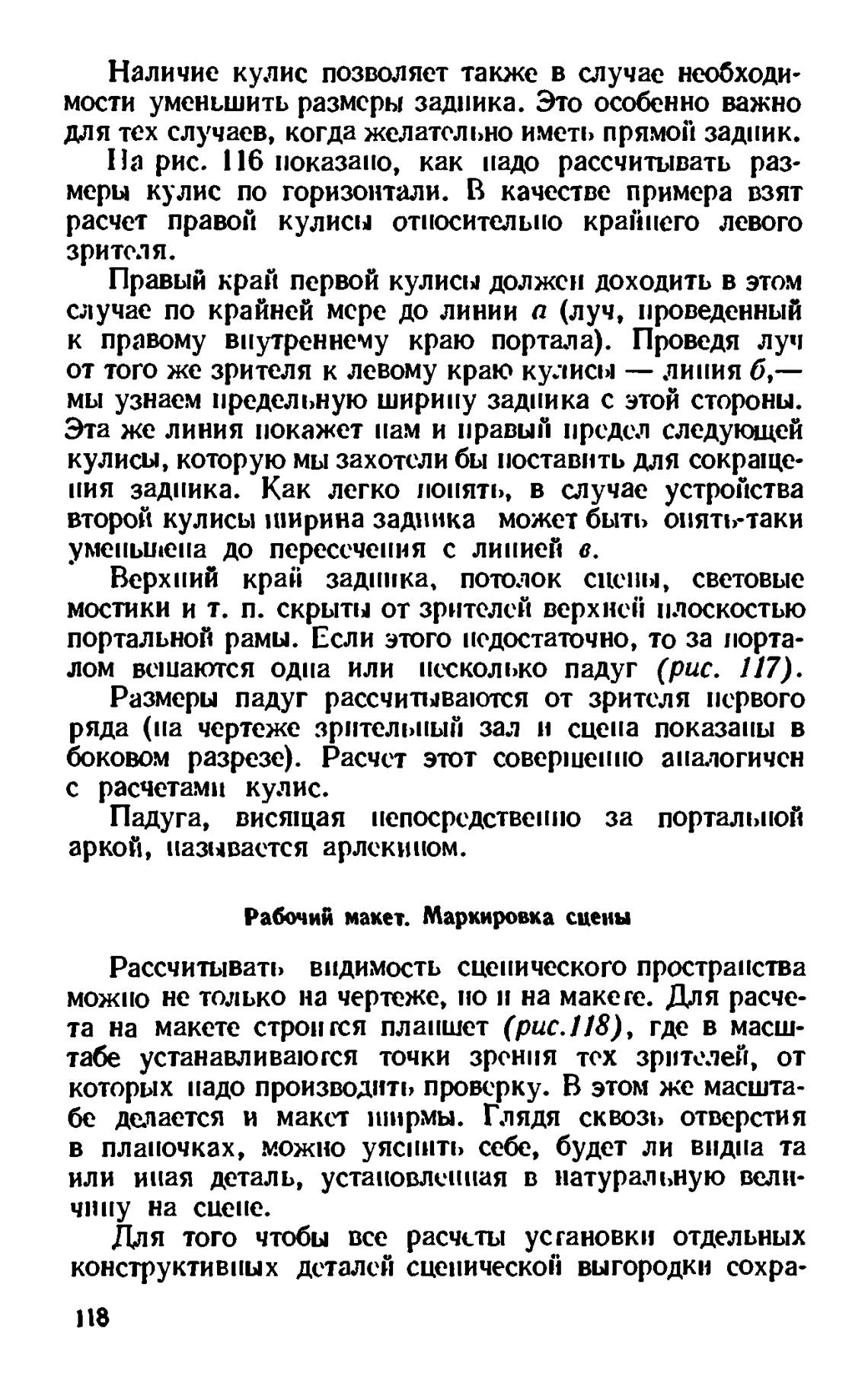

Наличие кулис позволяет также в случае необходи-

мости уменьшить размеры задника. Это особенно важно

для тех случаев, когда желательно иметь прямой задник.

На рис. 116 показано, как надо рассчитывать раз-

меры кулис по горизонтали. В качестве примера взят

расчет правой кулисы относительно краЈП:его левого

зрителя.

Правый край первой кулисы должен доходить в этом

случае по крайней мере до линии а (луч, проведенный

к правому внутреннему краю портала). Проведя луч

от того же зрителя к левому краю кулисы — линия 6,—

мы узнаем предельную ширину задника с этой стороны.

Эта же линия покажет нам и правый предел следупцей

кулисы, которую мы захотели бы поставить для сокраще•

пия задника. Как легко понять, в случае устройства

второй кулисы ширина задника может быть опять-таки

уменьшена до пересечения с линией в.

Верхний край задника, потолок сиены, световые

мостики и т. п. скрыты от зрителей BepxHeii плоскостью

портальной рамы. Если этого подостаточно, то за порта-

лом вешаются одна или несколько падуг (рис. 117).

Размеры падуг рассчитываиотся от зрителя первого

ряда (на чертеже зрительный зал и сцена показаны в

боковом разрезе). Расчет этот совершенно аналогичен

с расчетами кулис.

Падуга, висящая непосредственно за портальной

аркой, называется арлеюнюм.

Раочий макет. Маркировка сцены

Рассчитывать видимость сценического пространства

можно не только на чертеже, но н на макеге. Для расче-

та на макете стронгся планшет (рис. 118), где в масш-

устанавливаюгся точки зроння тох зрителей, от

которых надо производить проверку. В этом же масшта-

бе делается и макет јнирмы. Г.лядя сквозь отверстия

в планочках, можно уяснить себе, будет ли ВНДНа та

или иная деталь, установленная в натуральную вели-

чину на сцене.

Для того чтобы все расчеты усгановки отдельных

конструктивных деталей сценической выгородки сохра-
