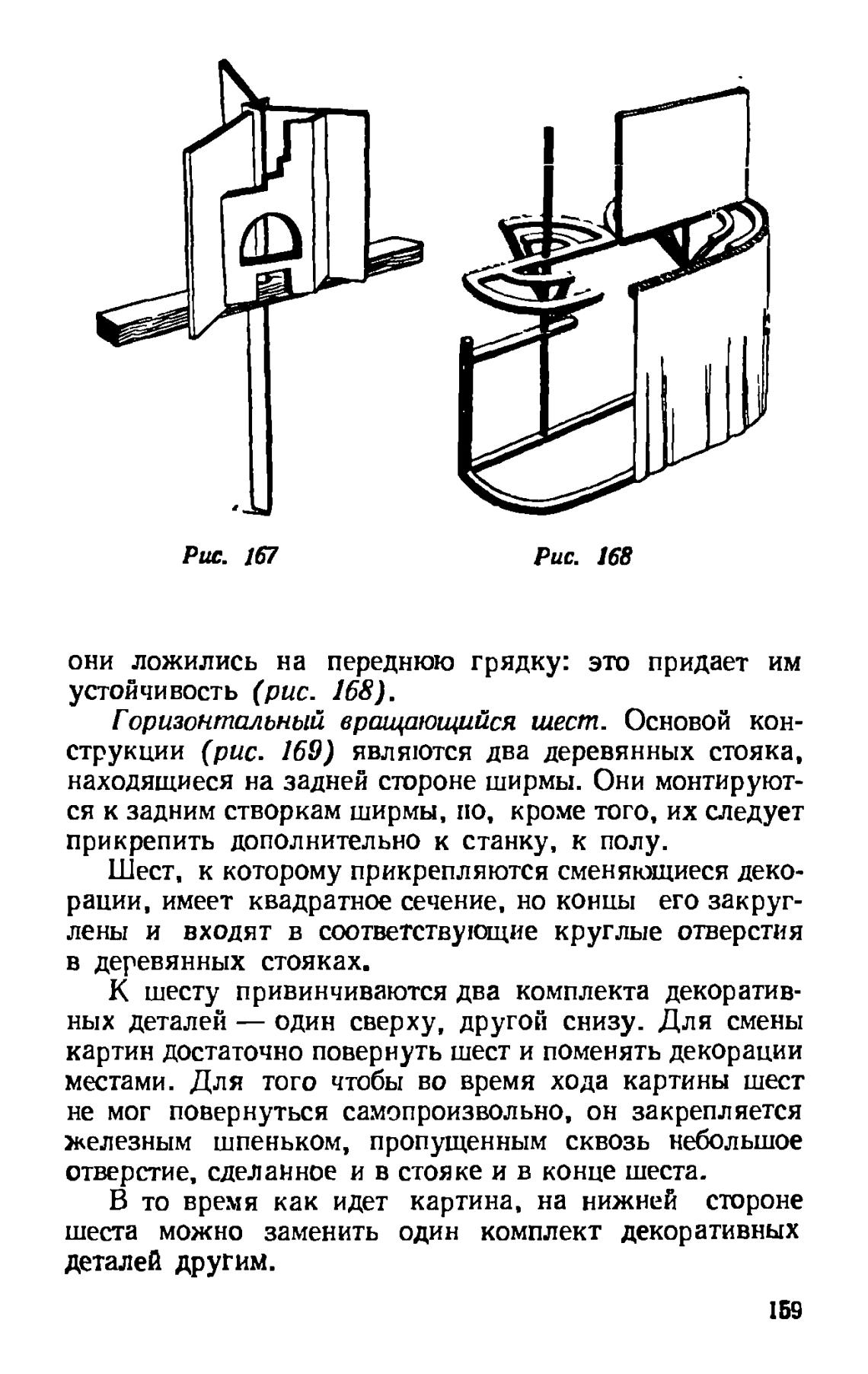

Рис. 167

Рис. 168

они ложились на переднюю грядку: это придает им

устойчивость (рис. 168).

Горизонтальный вращающийся шест. Основой кон-

струкции (рис. 169) являются два деревянных стояка,

находящиеся на задней стороне ширмы. Они монтируют-

ся к задним створкам ширмы, но, кроме того, их следует

прикрепить дополнительно к станку, к полу.

Шест, к которому прикрепляются сменяющиеся деко-

рации, имеет квадратное сечение, но концы его закруг-

лены и входят в соответствупцие круглые отверстия

в деревянных стояках.

К шесту привинчиваются два комплекта декоратив-

ных деталей — один сверху, другой снизу. Для смены

картин достаточно повернуть шест и поменять декорации

местами. Для того чтобы во время хода картины шест

не мог повернуться самопроизвольно, он закрепляется

железным шпеньком, пропущенным сквозь небольшое

отверстие, сделанное и в стояке и в конце шеста.

В то время как идет картина, на нижней стороне

шеста можно заменить один комплект декоративных

деталей

169
