Увлажняя бумагу раствором азотнокислого железа и

беря медное острие, получим зеленыЙ штрих, латунное —

красный, хромовое — желтый и т. д.

Знающие химию не откажут вам в советах, как разно-

образить в этом случае окраску ваших электрокартин,

меняя металлы остриев и состав жидкости, которой сма-

иивается бумага.

ЭЛЕКТРОВЫЖИГАТЕЛЬ

В заключение опишу несколько более сложный прибор

для получения рисунков при помощи тока, в которо.м эта

помощь лишь косвенная. Это электровыжигатель, скон-

струированный А. Спиридоновым 1 и несколько измененный

мною. Упрощения его

конструкции, допущен-

ные мной, делают этот

интересный прибор 60-

лее доступным для само-

стоятельного изготовле-

ния любителем, не имею-

-с

щим еще особого на-

выка в ручном труде. В

На остро заточенном

куске грифеля а (рису-

нок 74 А), служащего

для писания на аспидных

досках,

надо острым

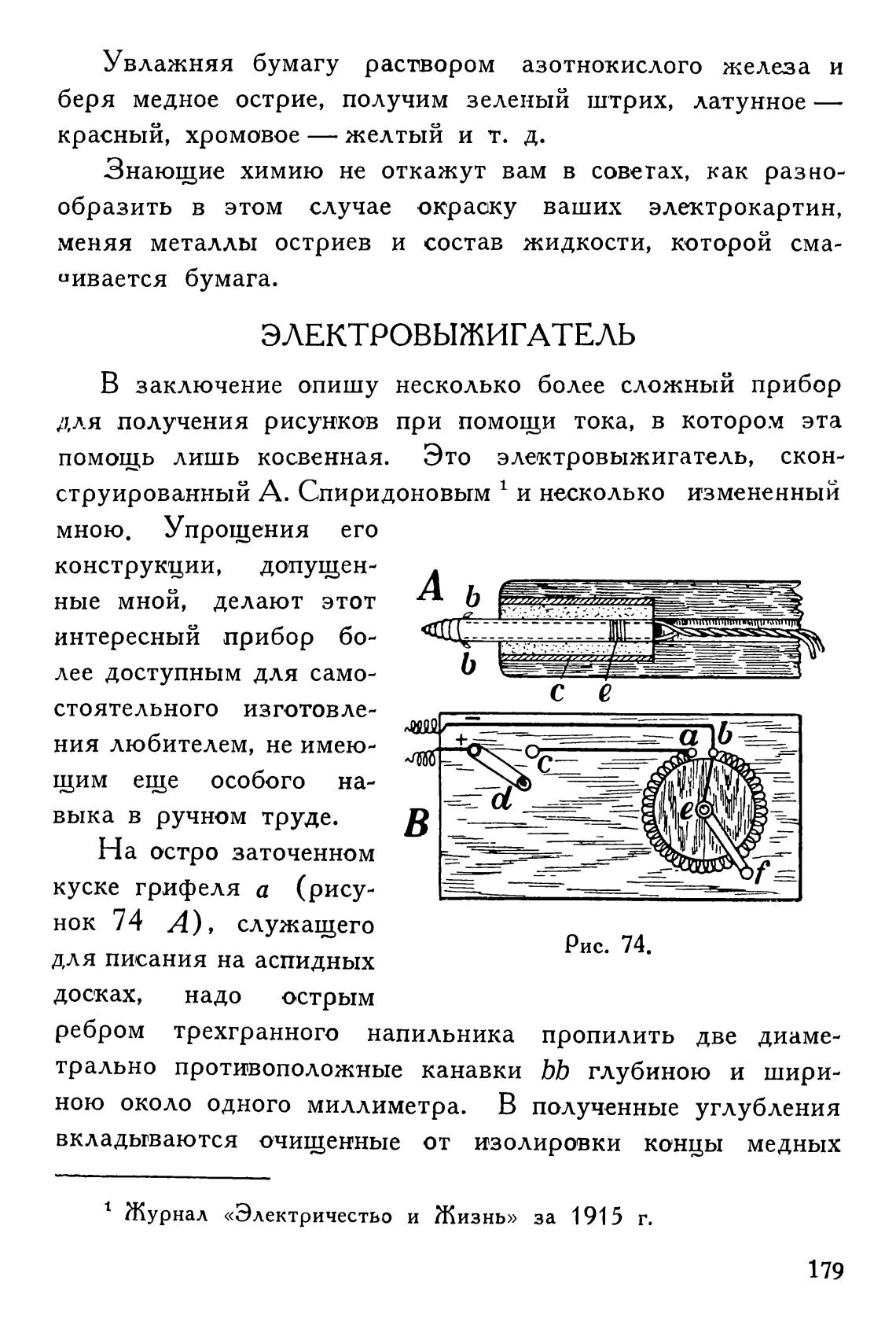

Рис. 74.

ребром трехгранного напильника пропилить две диаме-

трально противоположные канавки bb глубиною и шири-

ною около одного миллиметра. В полученные углубления

вкладываются очищенные от изолировки концы медных

Журнал «Электричество и Жизнь» за 1915 г.

179
