нейзильберовой спирали. Другой конец последней укре-

пляется при помощи кнопки (или винта) а. Эта кнопка

соединяется отрезком проводника с неподвижной латун-

нои пластинкоЙ прерывателя тока, подвижная пластинка

которого d соединена со вторым проводом батареи.

е

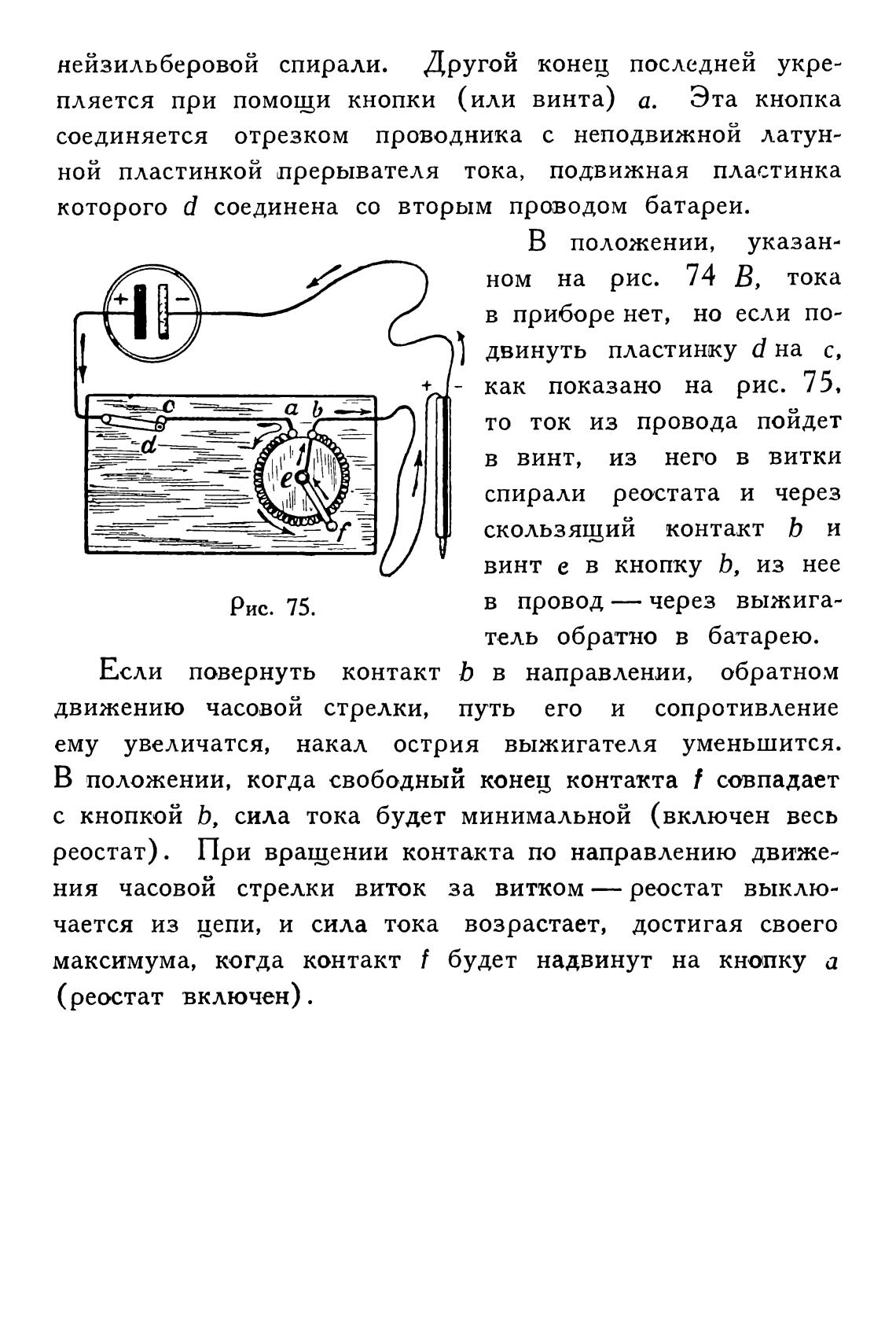

Рис. 75.

В положении, указан-

ном на рис. 74 В, тока

в приборе нет, но если по-

двинуть пластинку d на с,

как показано на рис. 75.

то ток из провода поЙдет

в винт, из него в витки

спирали реостата и через

скользящий контакт Ь и

винт е в кнопку Ь, из нее

в провод — через выжига-

тель обратно в батарею.

Если повернуть контакт Ь в направлении, обратном

движению часовой стрелки, путь его и сопротивление

ему увеличатся, накал острия выжигателя уменьшится.

В положении, когда свободный конец контакта f совпадает

с кнопкой Ь, сила тока будет минимальной (включен весь

реостат). При вращении контакта по направлению движе-

ния часовоЙ стрелки виток за витком — реостат выклю-

чается из цепи, и сила тока возрастает, достигая своего

максимума, когда контакт f будет надвинут на кнопку а

(реостат включен) .
