ЭЛЕКТРОХРОМОГРАФ

Так называется прибор, — вернее, набор инструментов

для живописи при помощи электрического тока.

Продажный электрохромограф — это деревянный ящик,

в котором помещаются в соответственных отделениях: ба-

тарея сухих элементов, металлический пюпитр, рейсфедер,

1

и набор металлических

бутылочка с электролитом

остриев, вставляемых в рейсфедер.

Все это может быть

изготовлено

самостоя-

тельно, а сухая бата-

рейка заменена элемен-

том Гренэ или такой же

батареей, как для эле-

ктропечатания.

Для рисования лист

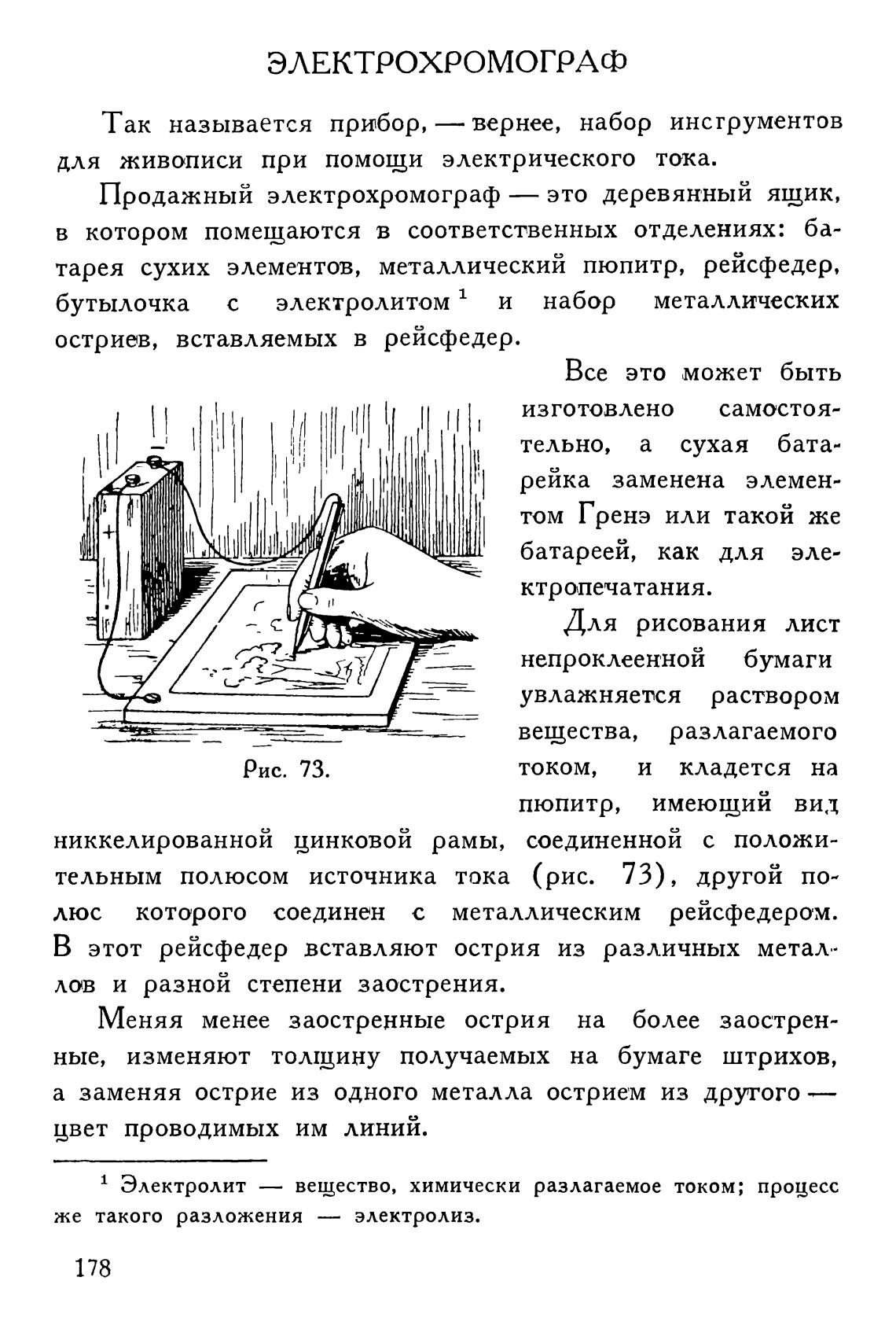

Рис. 73.

непроклеенной бумаги

увлажняется раствором

вещества, разлагаемого

током,

и кладется на

пюпитр, имеющий вид

никкелированной цинковой рамы, соединеннои с положи-

тельным полюсом источника тока (рис. 73), другой по-

люс которого соединен с металлическим рейсфедером.

В этот рейсфедер вставляют острия из различных метал-

лов и разной степени заострения.

Меняя менее заостренные острия на более заострен-

ные, изменяют толщину получаемых на бумаге штрихов,

а заменяя острие из одного металла острием из другого —

цвет проводимых им линий.

1 Электролит

вещество, химически разлагаемое током; процесс

же такого разложения

электролиз.

178
