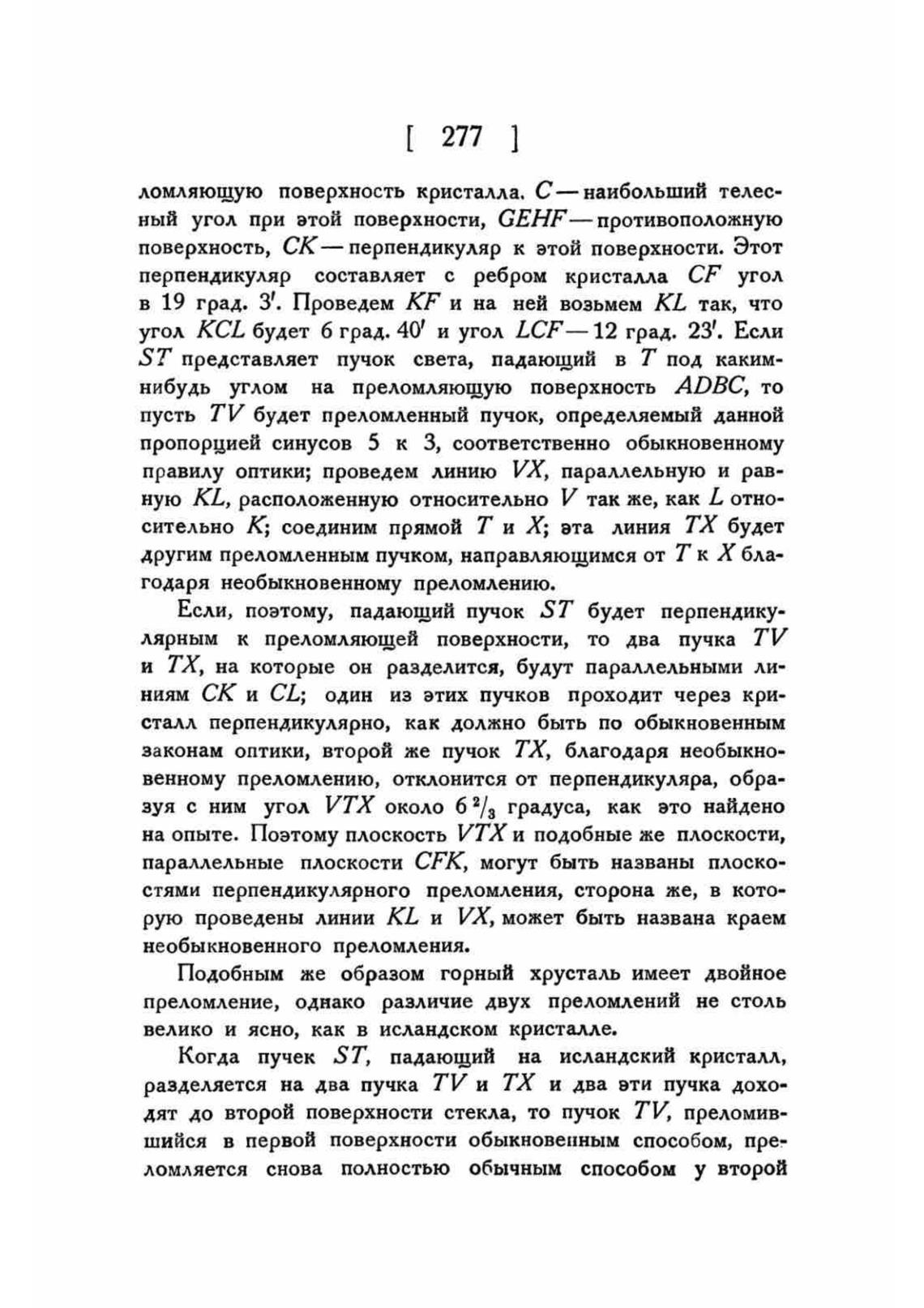

ломляющую поверхность кристалла. С— наибольший телес-

ный угол при этой поверхности, GEHF— противоположную

поверхность, СК— перпендикуляр к этой поверхности. Этот

перпендикуляр составляет с ребром кристалла CF угол

в 19 град. 3'. Проведем kF и на ней возьмем kL так, что

угол kCL будет 6 град. 40 и угол LCF— 12 град. 23'. Если

S Т представляет пучок света, падающий в Т под каким-

нибудь углом на преломляющую поверхность ADBC, то

пусть TV будет преломленный пучок, определяемый данной

пропорцией синусов 5 к З, соответственно обыкновенному

правилу оптики; проведем линию VX, параллельную и рав-

ную KL, расположенную относительно V так же, как L отно-

сительно К; соединим прямой Т и Х; эта линия ТХ будет

другим преломленным пучком, направляющимся от Т к Х бла-

годаря необыкновенному преломлению.

Если, поэтому, падающий пучок S Т будет перпендику-

лярным к преломляющей поверхности, то два пучка ТУ

и Т Х, на которые он разделится, будут параллельными ли-

ниям СК и CL; один из этих пучков проходит через кри-

сталл перпендикулярно, как должно быть по обыкновенным

законам оптики, второй же пучок Т Х, благодаря необыкно-

венному преломлению, отклонится от перпендикуляра, обра-

зуя с ним угол VTX около 6 2/3 градуса, как это найдено

на опыте. Поэтому плоскость VTX и подобные же плоскости,

параллельные плоскости СЕК, могут быть названы плоско-

стями перпендикулярного преломления, сторона же, в кото-

рую проведены линии kL и VX, может быть названа краем

необыкновенного преломления.

Подобным же образом горный хрусталь имеет двойное

преломление, однако различие двух преломлений не столь

велико и ясно, как в исландском кристалле.

Когда пучек ST, падающий на исландский кристалл,

разделяется на два пучка TV и ТХ и два эти пучка дохо-

дят до второй поверхности стекла, то пучок TV, преломив-

шийся в первой поверхности обыкновенным способом, пре-

ломляется снова полностью обычным способом у второй
