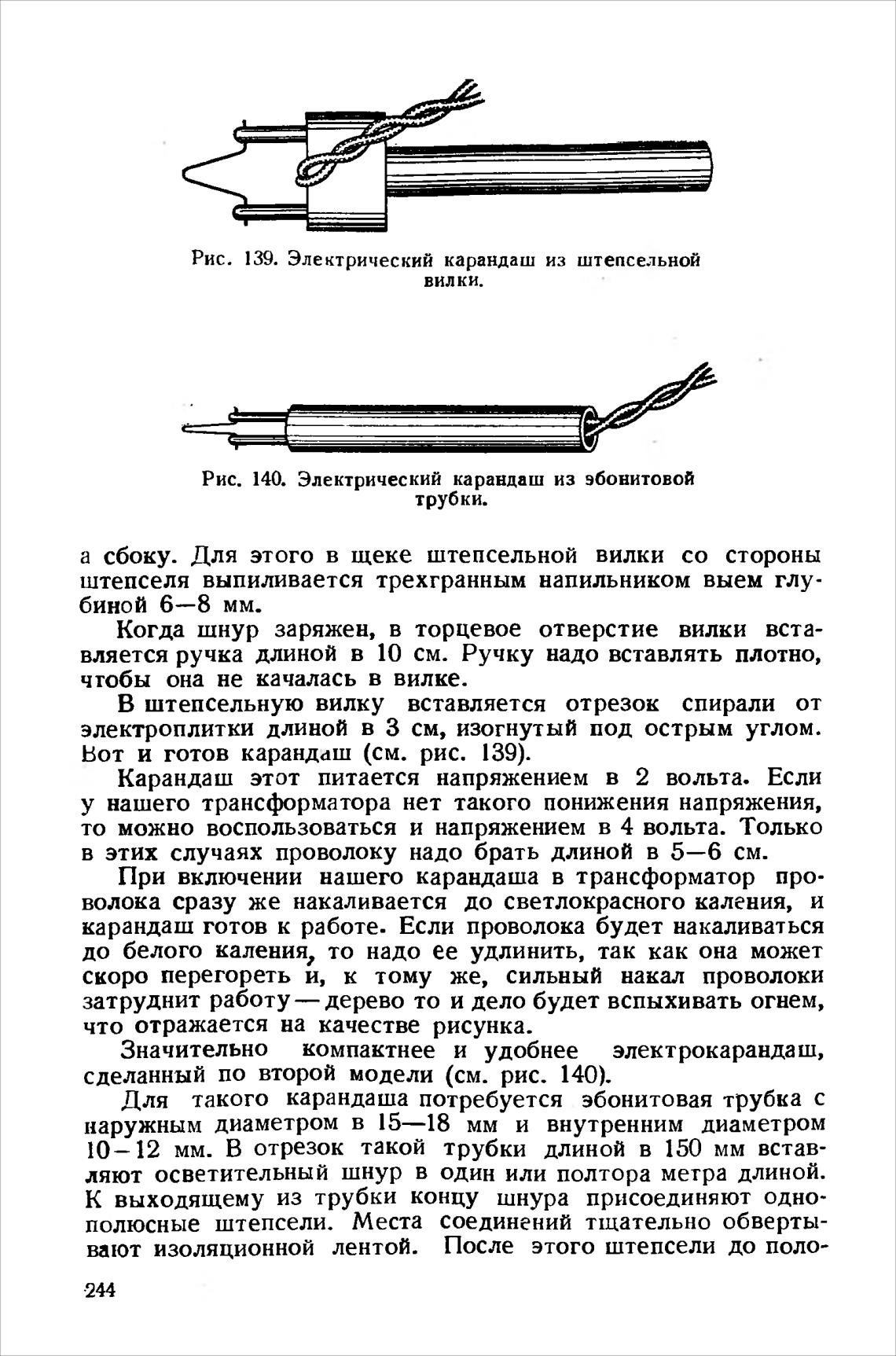

Рис. 139. Электрический карандаш из штепсельной

вилки.

Рис. 140. Электрический карандаш из эбонитовой

трубки.

а сбоку. для этого в щеке штепсельной вилки со стороны

штепселя выпиливается трехгранным напильником выем глу-

биной 6—8 мм.

Когда шнур заряжен, в торцевое отверстие вилки вста-

вляется ручка длиной в 10 см. Ручку надо вставлять плотно,

чтобы она не качалась в вилке.

В штепсельную вилку вставляется отрезок спирали от

электроплитки длиной в З см, изогнутый под острым углом.

Вот и готов карандаш (см. рис. 139).

Карандаш этот питается напряжением в 2 вольта. Если

у нашего трансформатора нет такого понижения напряжения,

то можно воспользоваться и напряжением в 4 вольта. Только

в этих случаях проволоку надо брать длиной в 5—6 см.

При включении нашего карандаша в трансформатор про-

волока сразу же накаливается до светлокрасного каления, и

карандаш готов к работе. Если проволока будет накаливаться

до белого каления то надо ее удлинить, так как она может

скоро перегореть и, к тому же, сильный накал проволоки

затруднит работу — дерево то и дело будет вспыхивать огнем,

что отражается на качестве рисунка.

Значительно компактнее и удобнее электрокарандаш,

сделанный по второй модели (см. рис. 140).

Для такого карандаша потребуется эбонитовая трубка с

наружным диаметром в 15—18 мм и внутренним диаметром

lO— 12 мм. В отрезок такой трубки длиной в 150 мм встав-

ляют осветительный шнур в один или полтора метра длиной.

К выходящему из трубки концу шнура присоединяют одно-

полюсные штепсели. Места соединений тщательно обверты-

вают изоляционной лентой. После этого штепсели до поло-

244
