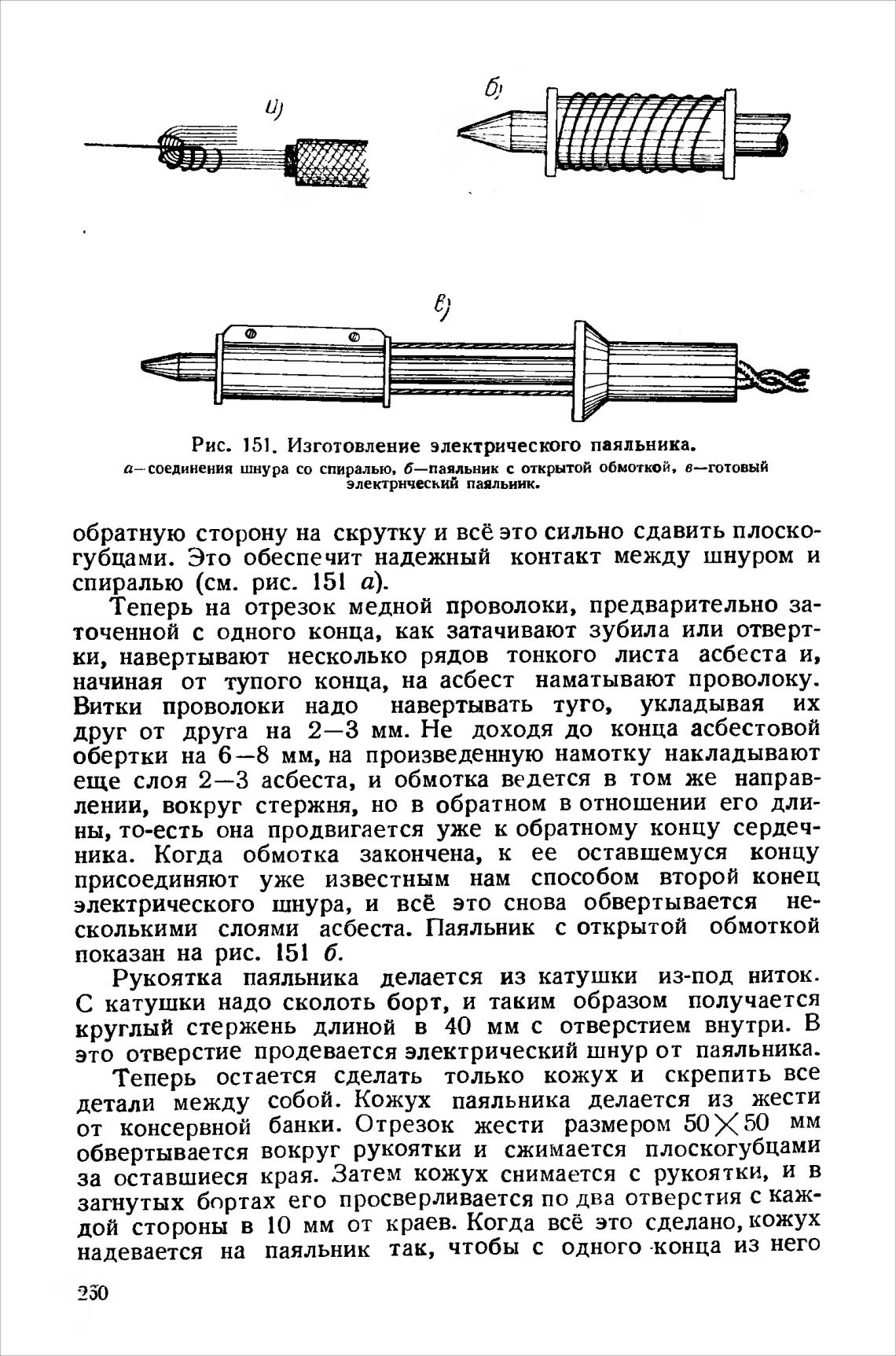

Рис. 151. Изготовление электрического паяльника.

а— соединения шнура со спиралью. б—паяльник с открытой обмоткой, в—готовый

электрнческий паяльник.

обратную сторону на скрутку и всё это сильно сдавить плоско-

губцами. Это обеспечит надежный контакт между шнуром и

спиралью (см. рис. 151 а).

Теперь на отрезок медной проволоки, предварительно за-

точенной с одного конца, как затачивают зубила или отверт-

ки, навертывают несколько рядов тонкого листа асбеста и,

начиная от тупого конца, на асбест наматывают проволоку.

Витки проволоки надо навертывать туго, укладывая их

друг от друга на 2—3 мм. Не доходя до конца асбестовой

обертки на 6—8 мм, на произведенную намотку накладывают

еще слоя 2—3 асбеста, и обмотка ведется в том же направ-

лении, вокруг стержня, но в обратном в отношении его дли-

ны, то-есть она продвигается уже к обратному концу сердеч-

ника. Когда обмотка закончена, к ее оставшемуся концу

присоединяют уже известным нам способом второй конец

электрического шнура, и всё это снова обвертывается не-

сколькими слоями асбеста. Паяльник с открытой обмоткой

показан на рис. 151 б.

Рукоятка паяльника делается из катушки из-под ниток.

С катушки надо сколоть борт, и таким образом получается

круглый стержень длиной в 40 мм с отверстием внутри. В

это отверстие продевается электрический шнур от паяльника.

Теперь остается сделать только кожух и скрепить все

детали между собой. Кожух паяльника делается из жести

от консервной банки. Отрезок жести размером 50 Х 50 мм

обвертывается вокруг рукоятки и сжимается плоскогубцами

за оставшиеся края. Затем кожух снимается с рукоятки, и в

загнутых бортах его просверливается по два отверстия с каж-

дой стороны в мм от краев. Когда всё это сделано, кожух

надевается на паяльник так, чтобы с одного конца из него
