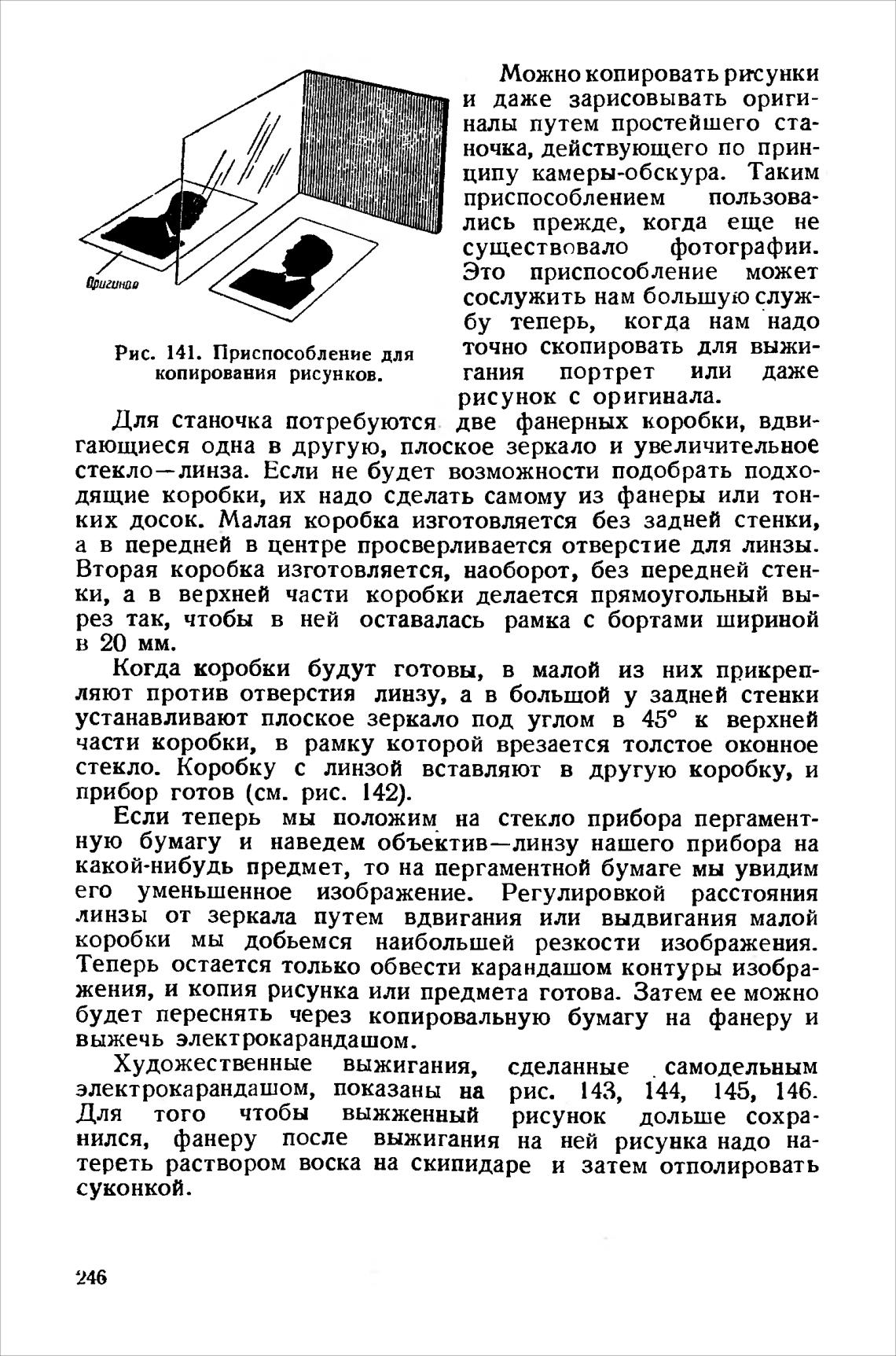

Рис. 141. Приспособление для

копирования рисунков.

Для станочка потребуются

Можно копировать рисунки

и даже зарисовывать ориги-

налы путем простейшего ста-

ночка, действующего по прин-

ципу камеры-обскура. Таким

приспособлением

пользова-

лись прежде, когда еще не

существовало фотографии.

Это приспособление может

сослужить нам большую служ-

бу теперь, когда нам надо

точно скопировать для выжи-

гания портрет или даже

рисунок с оригинала.

две фанерных коробки, вдви-

гающиеся одна в другую, плоское зеркало и увеличительное

стекло—линза. Если не будет возможности подобрать подхо-

дящие коробки, их надо сделать самому из фанеры или тон-

ких досок. Малая коробка изготовляется без задней стенки,

а в передней в центре просверливается отверстие для линзы.

Вторая коробка изготовляется, наоборот, без передней стен-

ки, а в верхней части коробки делается прямоугольный вы-

рез так, чтобы в ней оставалась рамка с бортами шириной

в 20 мм.

Когда коробки будут готовы, в малой из них прикреп-

ляют против отверстия линзу, а в большой у задней стенки

устанавливают плоское зеркало под углом в 450 к верхней

части коробки, в рамку которой врезается толстое оконное

стекло. Коробку с линзой вставляют в другую коробку, и

прибор готов (см. рис. 142).

Если теперь мы положим на стекло прибора пергамент-

ную бумагу и наведем объектив—линзу нашего прибора на

какой-нибудь предмет, то на пергаментной бумаге мы увидим

его уменьшенное изображение. Регулировкой расстояния

линзы от зеркала путем вдвигания или выдвигания малой

коробки мы добьемся наибольшей резкости изображения-

Теперь остается только обвести карандашом контуры изобра-

жения, и копия рисунка или предмета готова. Затем ее можно

будет переснять через копировальную бумагу на фанеру и

выжечь электрокарандашом.

Художественные выжигания, сделанные . самодельным

электрокарандашом, показаны на рис. 143, 144, 145, 146.

Для того чтобы выжженный рисунок дольше сохра-

нился, фанеру после выжигания на ней рисунка надо на-

тереть раствором воска на скипидаре и затем отполировать

суконкой.
