батарея

з

4

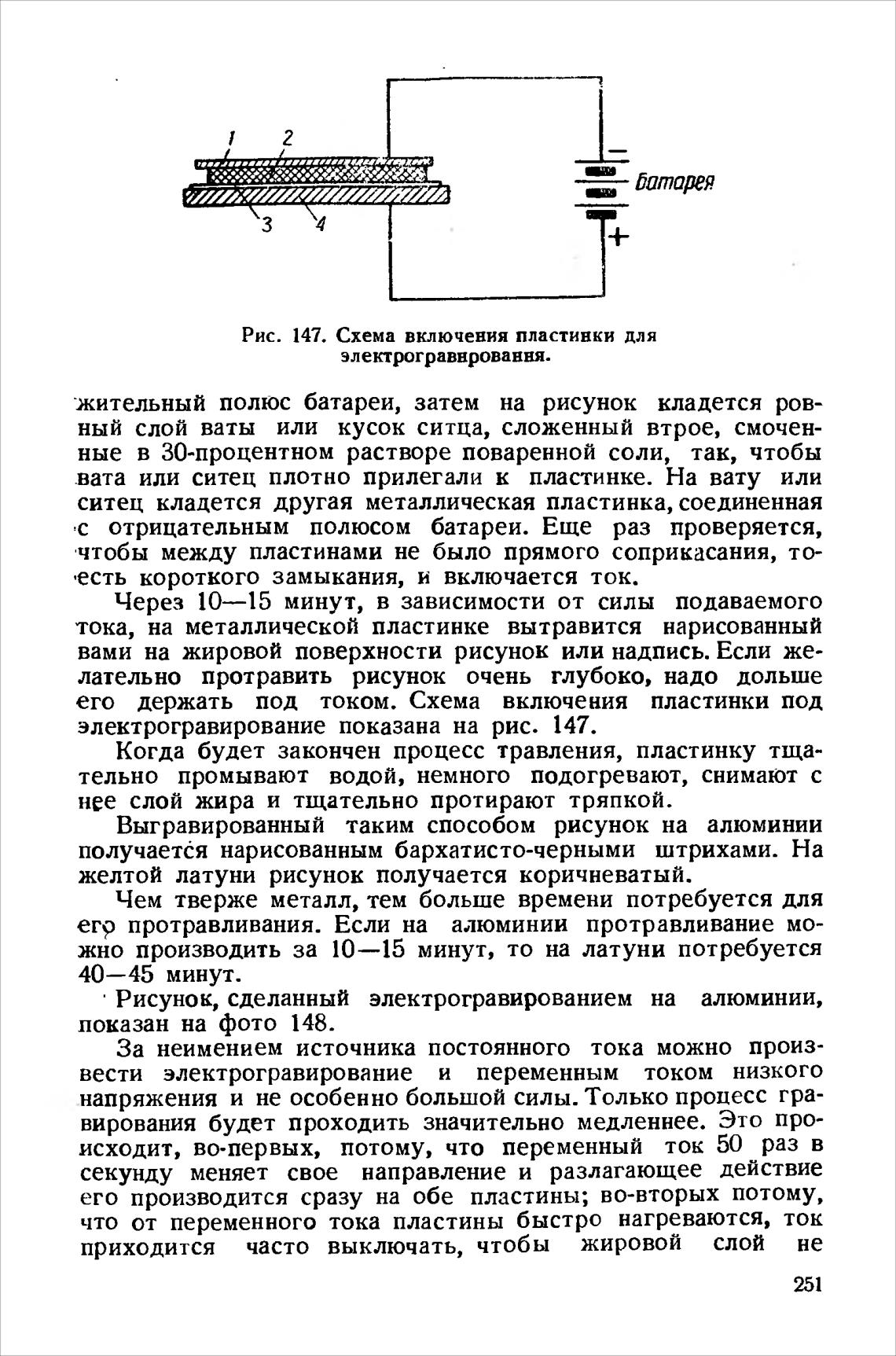

Рис. 147. Схема включения пластинки для

элекчюгравнровання.

-жительный полюс батареи, затем на рисунок кладется ров-

ный слой ваты или кусок ситца, сложенный втрое, смочен-

ные в 30-процентном растворе поваренной соли, так, чтобы

вата или ситец плотно прилегали к пластинке. На вату или

ситец кладется другая металлическая пластинка, соединенная

отрицательным полюсом батареи. Еще раз проверяется,

чтобы между пластинами не было прямого соприкасания, то-

есть короткого замыкания, и включается ток.

Через 10—15 минут, в зависимости от силы подаваемого

тока, на металлической пластинке вытравится нарисованный

вами на жировой поверхности рисунок или надпись. Если же-

лательно протравить рисунок очень глубоко, надо дольше

его держать под током. Схема включения пластинки под

электрогравирование показана на рис. 147.

Когда будет закончен процесс травления, пластинку тща-

тельно промывают водой, немного подогревают, снимают с

нее слой жира и тщательно протирают тряпкой.

Выгравированный таким способом рисунок на алюминии

получаетёя нарисованным бархатисто-черными штрихами. На

желтой латуни рисунок получается коричневатый.

Чем тверже металл, тем больше времени потребуется для

егр протравливания. Если на алюминии протравливание мо-

жно производить за 10—15 минут, то на латуни потребуется

40—45 минут.

Рисунок, сделанный электрогравированием на алюминии,

показан на фото 148.

За неимением источника постоянного тока можно произ-

вести электрогравирование и переменным током низкого

напряжения и не особенно большой силы. Только процесс гра-

вирования будет проходить значительно медленнее. Это про-

исходит, во-первых, потому, что переменный ток 50 раз в

секунду меняет свое направление и разлагающее действие

его производится сразу на обе пластины; во-вторых потому,

что от переменного тока пластины быстро нагреваются, ток

приходится часто выключать, чтобы жировой слой не

251
