Звонок хотя и можно сделать самому, но нет смысла

этим заниматься, да и очень трудно достать пластинку,

нужную для наконечника прерывателя. Самодельный зво-

нок, может быть, и не хуже покупного, хотя и сомни-

тельно, но готовый обойдется дешевле, как всякий пред-

мет массовои заготовки.

Делать электротехнические принадлежности самолично

стоит только такие, каких нет в продаже, или которые

дешевле сделать самому, че.м

купить готовыми.

Рассмотрите купленный

или уже имевшиися в вашеи

квартире звонок. Это тот же

Рис 50.

электромагнит с автомати-

чески-огрывающимся якорем,

который мы назвали универ-

сальным аппаратом, только

он усложнен введением соб-

ственно звонка, звучащего от

удара молоточком в момент

притяжения якоря к сердечы

нику электромагнита и пре-

рывателю тока.

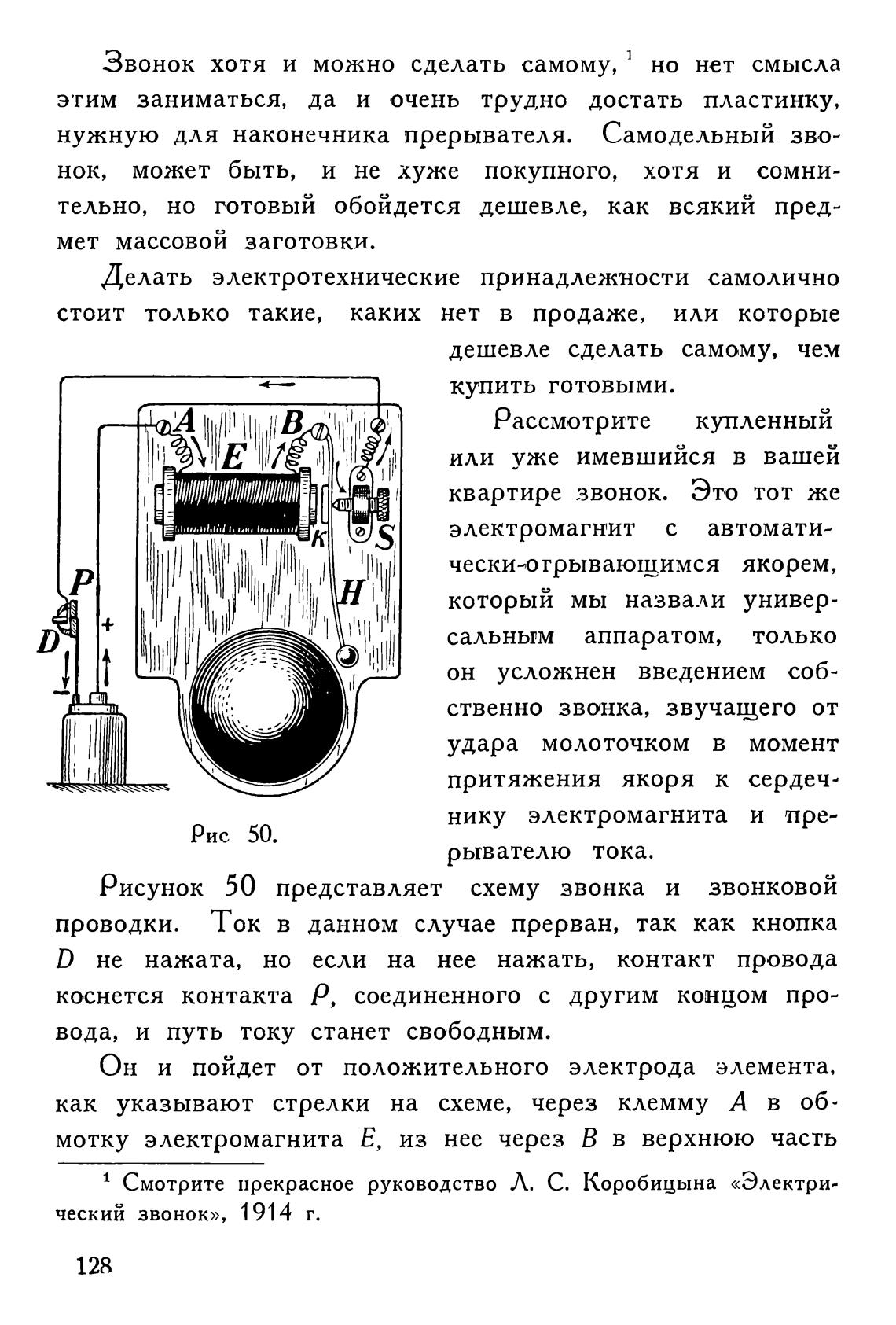

Рисунок 50 представляет схему звонка и звонковой

проводки. Ток в данном случае прерван, так как кнопка

D не нажата, но если на нее нажать, контакт провода

коснется контакта Р, соединенного с другим концом про-

вода, и путь току станет свободным.

Он и пойдет от положительного электрода элемента,

как указывают стрелки на схеме, через клемму А в об-

мотку электромагнита Е, из нее через В в верхнюю часть

1 Смотрите прекрасное руководство Л. С. Коробицына «Электри-

ческиЙ звонок», 1914 г.

128
