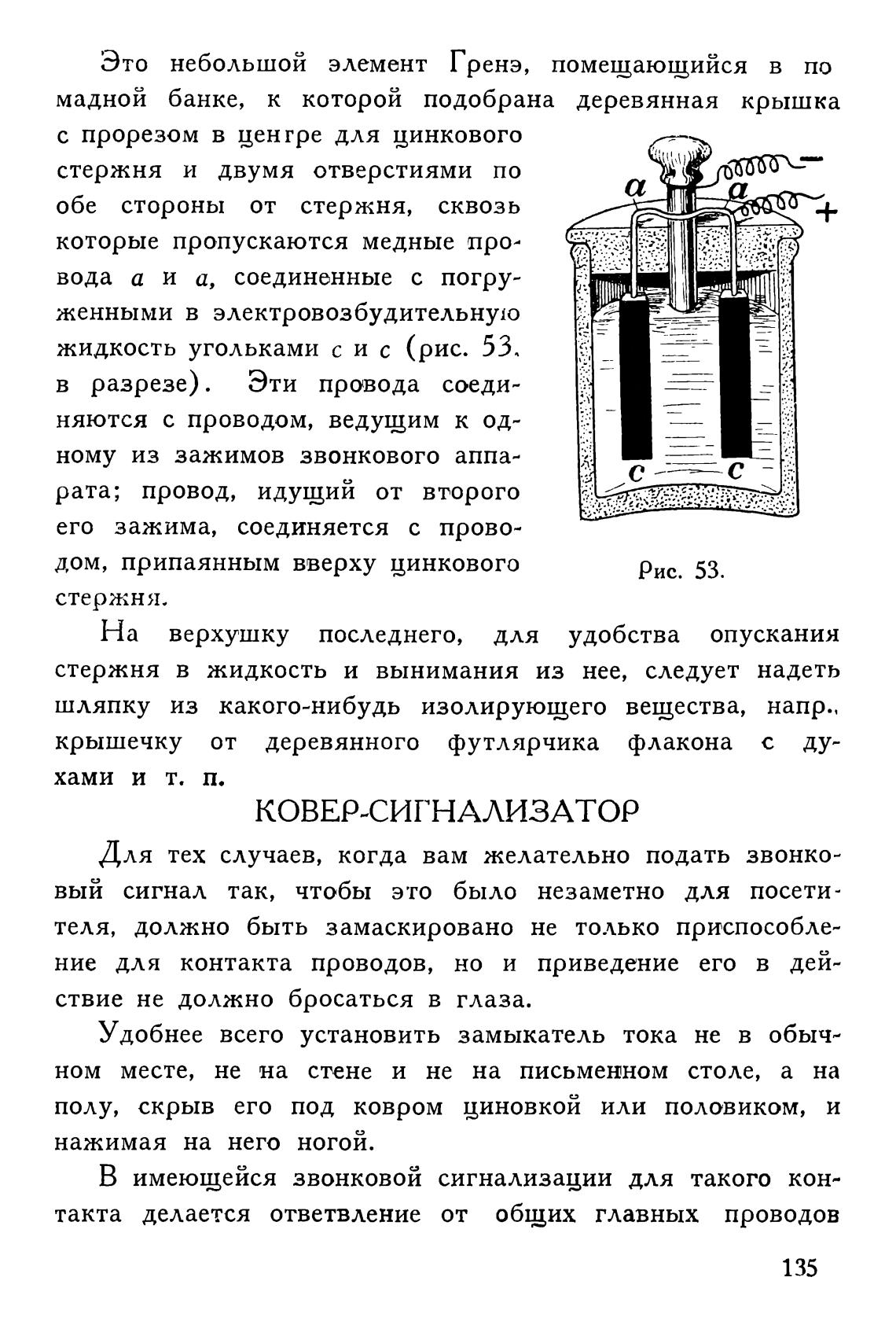

Это небольшой элемент Гренэ, помещающийся в по

мадной банке, к которой подобрана деревянная крышка

с прорезом в центре для цинкового

стержня и двумя отверстиями по

обе стороны от стержня, сквозь

которые пропускаются медные про-

вода а и а, соединенные с погру-

женными в электровозбудительную

жидкость угольками с и с (рис. 53.

в разрезе). Эти провода соеди-

няются с проводом, ведущим к од-

ному из зажимов звонкового аппа-

рата; провод, идущий от второго

его зажима, соединяется с прово-

дом, припаянным вверху цинкового

стержня.

Рис. 53.

На верхушку последнего, для удобства опускания

стержня в жидкость и вынимания из нее, следует надеть

шляпку из какого-нибудь изолирующего вещества, напр.,

крышечку от деревянного футлярчика флакона с ду-

хами и т. п.

КОВЕР-СИГНАЛИЗАТОР

Для тех случаев, когда вам желательно подать звонко-

выи сигнал так, чтобы это было незаметно для посети-

теля, должно быть замаскировано не только приспособле-

ние для контакта проводов, но и приведение его в дей-

ствие не должно бросаться в глаза.

Удобнее всего установить замыкатель тока не в обыч-

ном месте, не на стене и не на письменном столе, а на

полу, скрыв его под ковром циновкой или половиком, и

нажимая на него ногой.

В имеющейся звонковой сигнализации для такого кон-

такта делается ответвление от общих главных проводов

135
