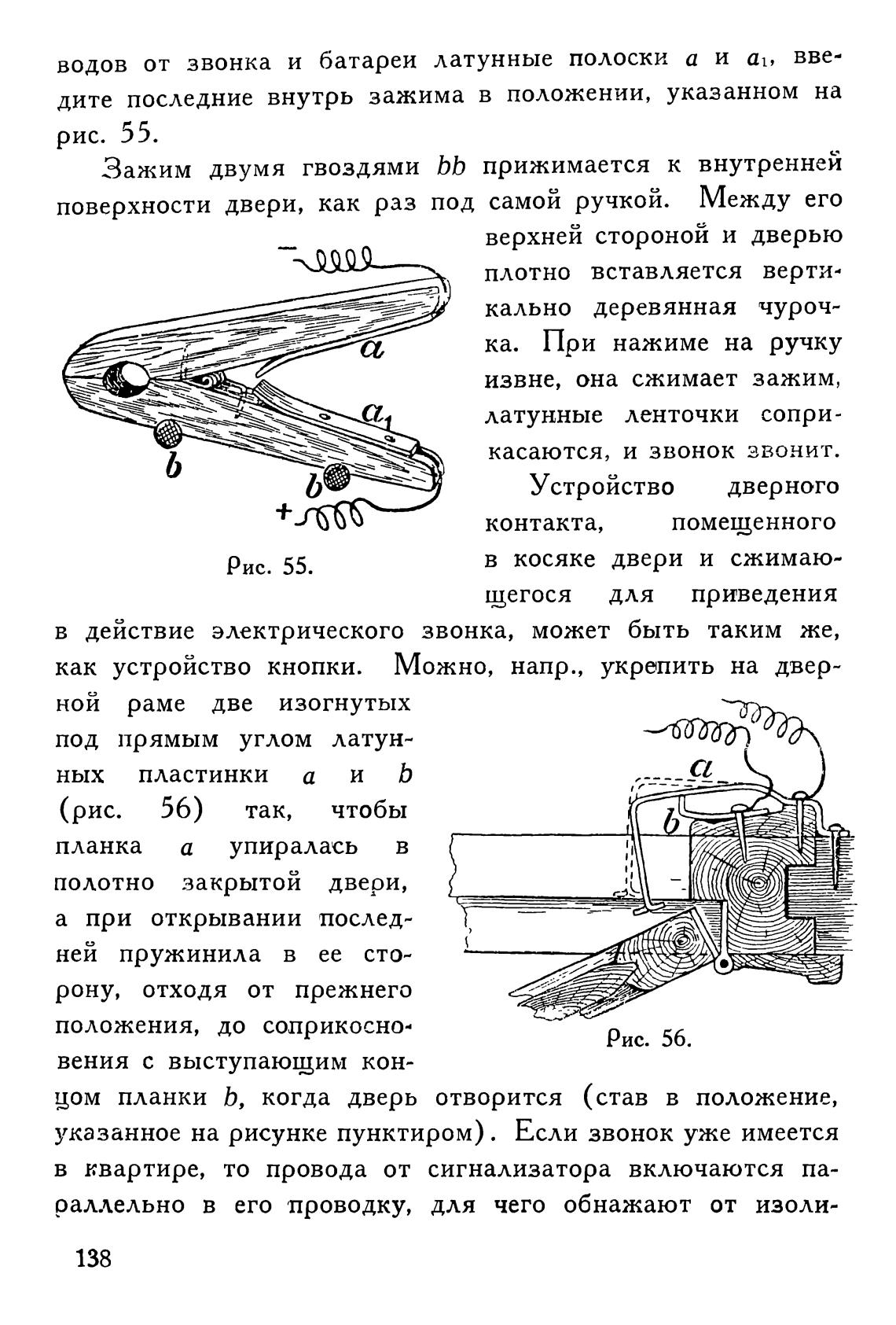

водов от звонка и батареи латунные полоски а и (11, вве-

дите последние внутрь зажима в положении, указанном на

рис. 55.

Зажим двумя гвоздями bb прижимается к внутренней

поверхности двери, как раз под самои ручкой. Между его

верхней стороной и дверью

плотно вставляется верти-

кально деревянная чуроч-

ка. При нажиме на ручку

извне, она сжимает зажим,

латунные ленточки сопри-

касаются, и звонок звонит.

Устройство

дверного

контакта,

помещенного

Рис. 55.

в косяке двери и сжимаю-

щегося для приведения

в действие электрического звонка, может быть таким же,

как устройство кнопки. Можно, напр., укрепить на двер-

ной раме две изогнутых

под прямым углом латун-

ных пластинки а и Ь

(рис.

56)

чтобы

так,

планка а упиралась в

полотно закрытой двери,

а при открывании послед-

ней пружинила в ее сто-

рону, отходя от прежнего

положения, до соприкосно-

вения с выступающим кон-

Рис. 56.

цом планки Ь, когда дверь отворится (став в положение,

указанное на рисунке пунктиром). Если звонок уже имеется

в квартире, то провода от сигнализатора включаются па-

раллельно в его проводку, для чего обнажают от изоли-

138
