выступ F будет скользить по планке С, прижимая ее

к кнопке Ь, которая при своем движении вверх (на ри-

сунке) замкнет ток в цепи.

Планка не должна нажимать на пуговку сигнализа-

тора, а лишь касаться ее, но сама должна находиться на

таком уровне, чтобы дверь при открывании нажимала на

нее. Тогда, при открывании двери, и планка будет давить

на пуговицу, замыкая ток в звонковой цепи.

Наконец, еще один предохранитель, приспособлен-

ный преимущественно для охраны нежилых помеще-

а

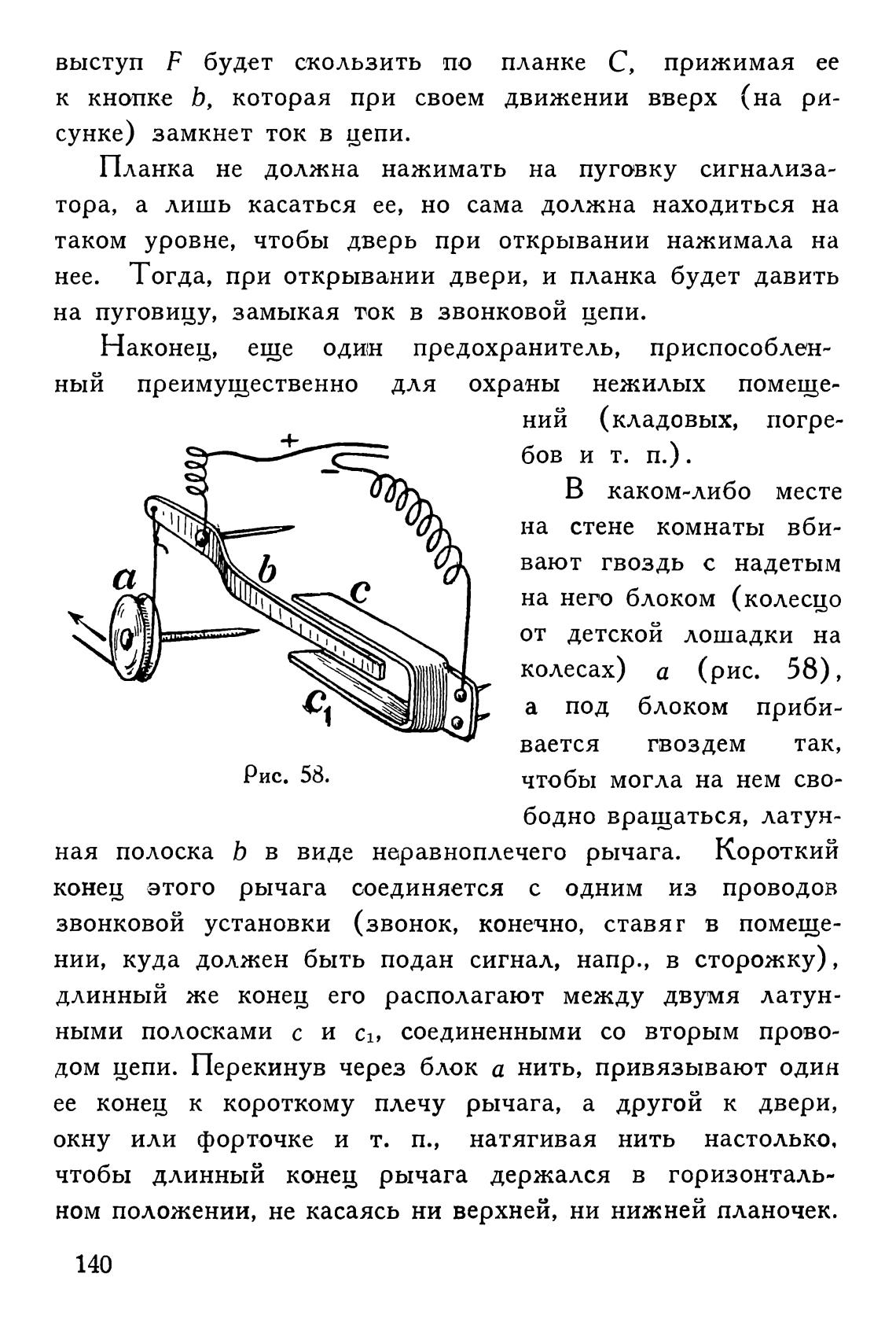

Рис. 58.

ний (кладовых, погре-

бов и т. п.).

В каком-либо месте

на стене комнаты вби-

вают гвоздь с надетым

на него блоком (колесцо

от детскои лошадки на

колесах) а (рис. 58) ,

а под блоком приби-

гвоздем

так,

вается

чтобы могла на нем сво-

бодно вращаться, латун-

ная полоска Ь в виде неравноплечего рычага. Короткий

конец этого рычага соединяется с одним из проводов

звонковой установки (звонок, конечно, ставят в помеще-

нии, куда должен быть подан сигнал, напр., в сторожку) ,

длинный же конец его располагают между двумя латун-

ными полосками с и ф, соединенными со вторым прово-

дом цепи. Перекинув через блок а нить, привязывают один

ее конец к короткому плечу рычага, а другой к двери,

окну или форточке и т. п., натягивая нить настолько,

чтобы длинный конец рычага держался в горизонталь-

ном положении, не касаясь ни верхней, ни нижней планочек.
