в наименее заметном месте и скрытно (вот тут уместна

заклейка проводов обоями) ведется к полу и по полу до

намеченного места, подходящего для контакта, напр., пе-

ред стулом у письменного стола, на котором обычно си-

дит за работой лицо, желающее иметь в своем распоря-

жении такои сигнализатор и притом так, чтобы он мо:

незаметно нажать этот контакт ногою.

Обнаженные концы проводов припаиваются к латунным

контактным полоскам, располагаемым одна под другой.

е

6

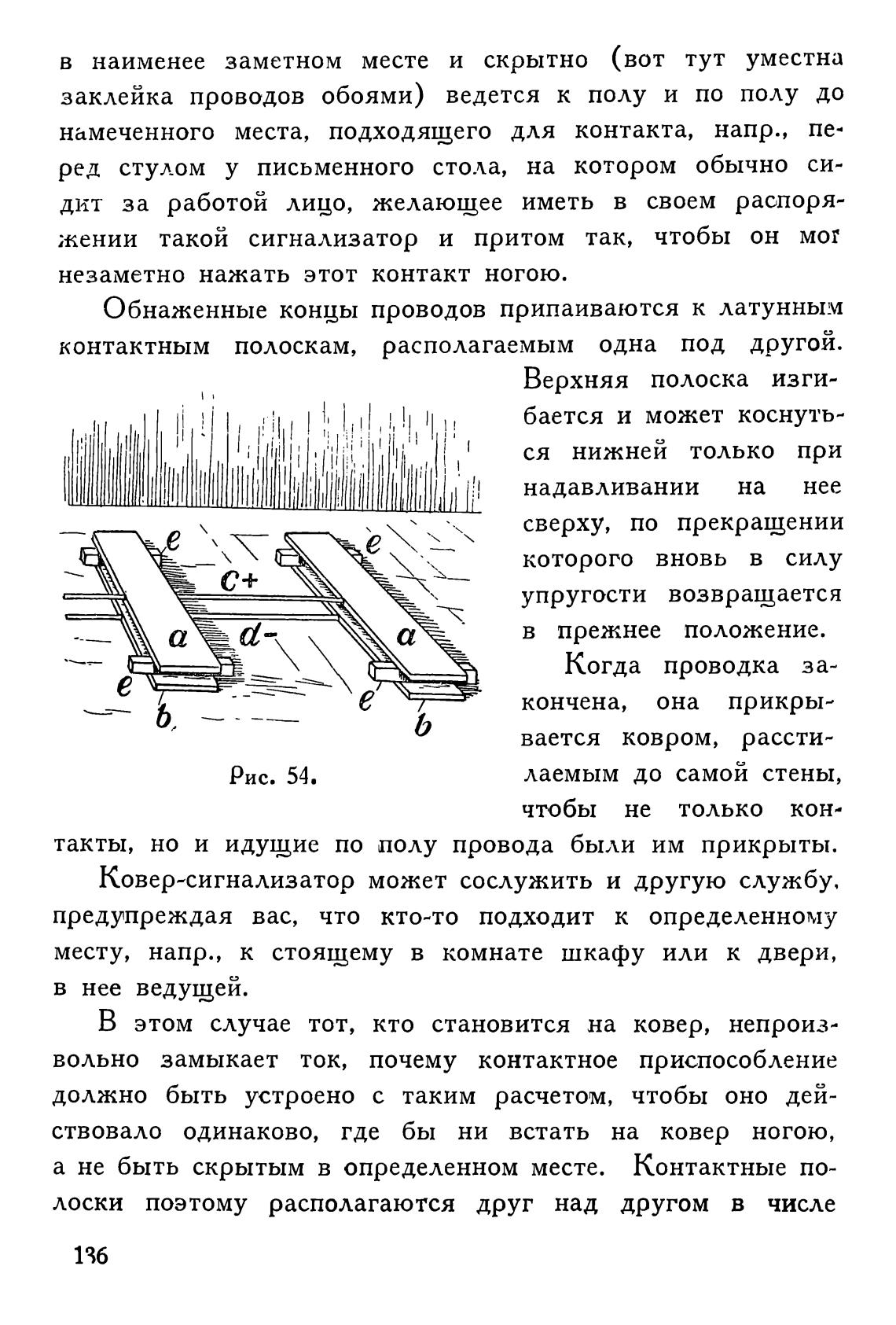

Рис. 54.

Верхняя полоска изги-

бается и может коснуть-

ся нижней только при

надавливании на нее

сверху, по прекращении

которого вновь в силу

упругости возвращается

в прежнее положение.

Когда проводка за-

кончена, она прикры-

вается ковром, рассти-

лаемым до самой стены,

чтобы не только кон-

такты, но и идущие по полу провода были им прикрыты.

Ковер-сигнализатор может сослужить и другую службу.

предупреждая вас, что кто-то подходит к определенному

месту, напр., к стоящему в комнате шкафу или к двери,

в нее ведущей.

В этом случае тот, кто становится на ковер, непроиз-

вольно замыкает ток, почему контактное приспособление

должно быть устроено с таким расчетом, чтобы оно деи-

ствовало одинаково, где бы ни встать на ковер ногою,

а не быть скрытым в определенном месте. Контактные по-

лоски поэтому располагаются друг над другом в числе

136
