— 68 —

31 32.

С. Большое колесо водяной мельницы совершает 1 обо-

рот в 1 минуту. Жернов, приводимый в движение этим

колесом, должен совершать 1 оборот в 2 секунды. Водя-

ное колесо имеет 180 зубцов. Сколько зубцов должно

иметь колесо, соединенное с жерновом?

7. Сколько оборотов сделает бесконечный винт, со-

единенный с зубчатым колесом, у которого 100 зубцов,

в то время, когда это зубчатое колесо сделает один

оборот?

S 32. Блоки.

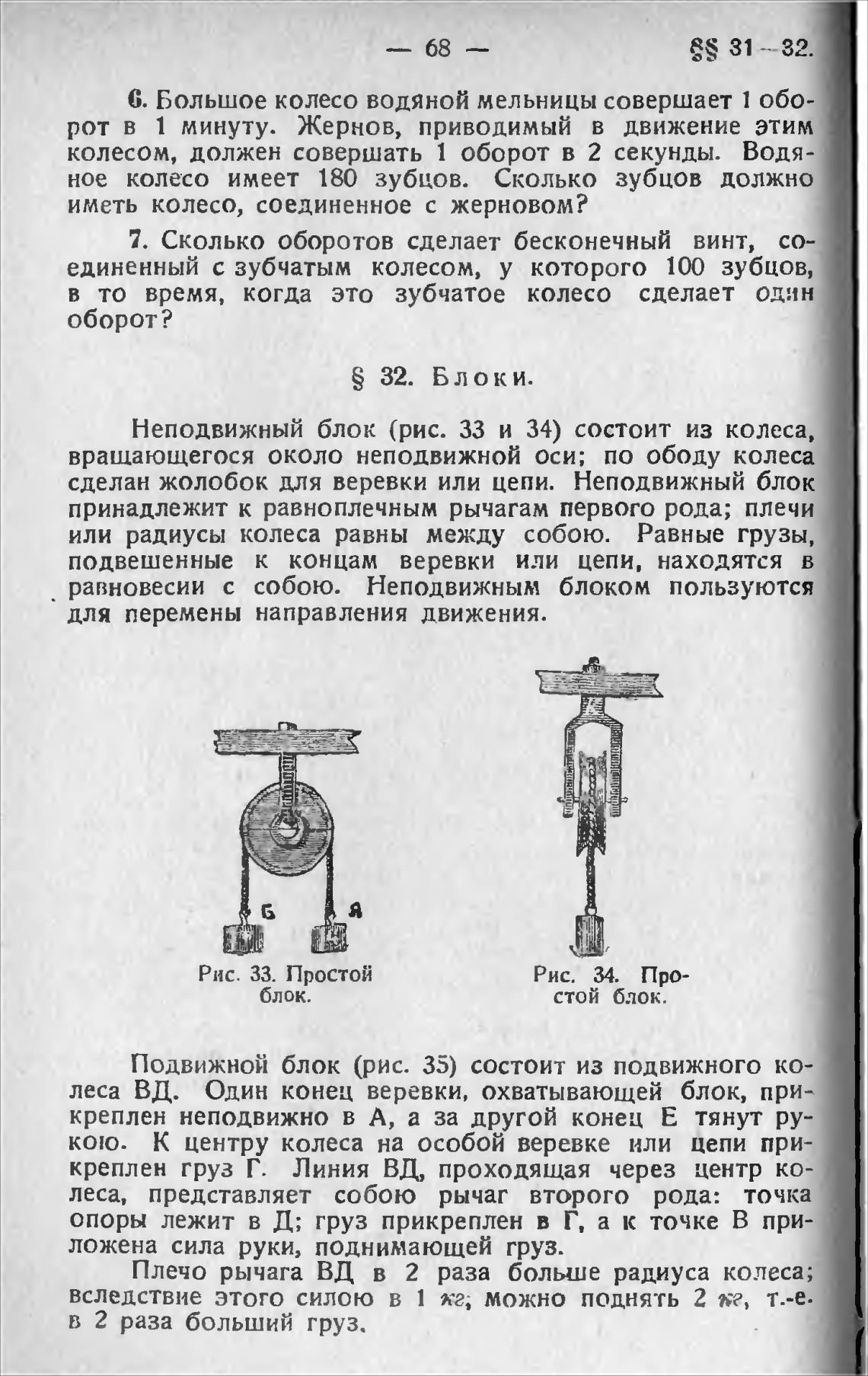

Неподвижный блок (рис. 33 и 34) состоит из колеса.

вращающегося около неподвижной оси; по ободу колеса

сделан жолобок для веревки или цепи. Неподвижный блок

принадлежит к равноплечным рычагам первого рода; плечи

или радиусы колеса равны между собою. Равные грузы,

подвешенные к концам веревки или цепи, находятся в

равновесии с собою. Неподвижным блоком пользуются

для перемены направления движения.

я

Рис. 33. Простой

блок.

Рис. И. про-

стой блок.

Подвижной блок (рис. 35) состоит из подвижного ко-

леса ВД. Один конец веревки, охватывающей блок, при-

креплен неподвижно в А, а за другой конец Е тянут ру-

кою. К центру колеса на особой веревке или цепи при-

креплен груз Г. Линия ВД, проходящая через центр ко-

леса, представляет собою рычаг второго рода: точка

опоры лежит в Д; груз прикреплен в Г, а к точке В при-

ложена сила руки, поднимающей груз.

Плечо рычага ВД в 2 раза больше радиуса колеса;

вследствие этого силою в 1 кг; можно поднять 2 те, т.-е.

в 2 раза больший груз.
