8)

о

40

Д) 35

О

о

5

О

о

80

150

Г)

ао

50

100

80 в

700

25

20

50

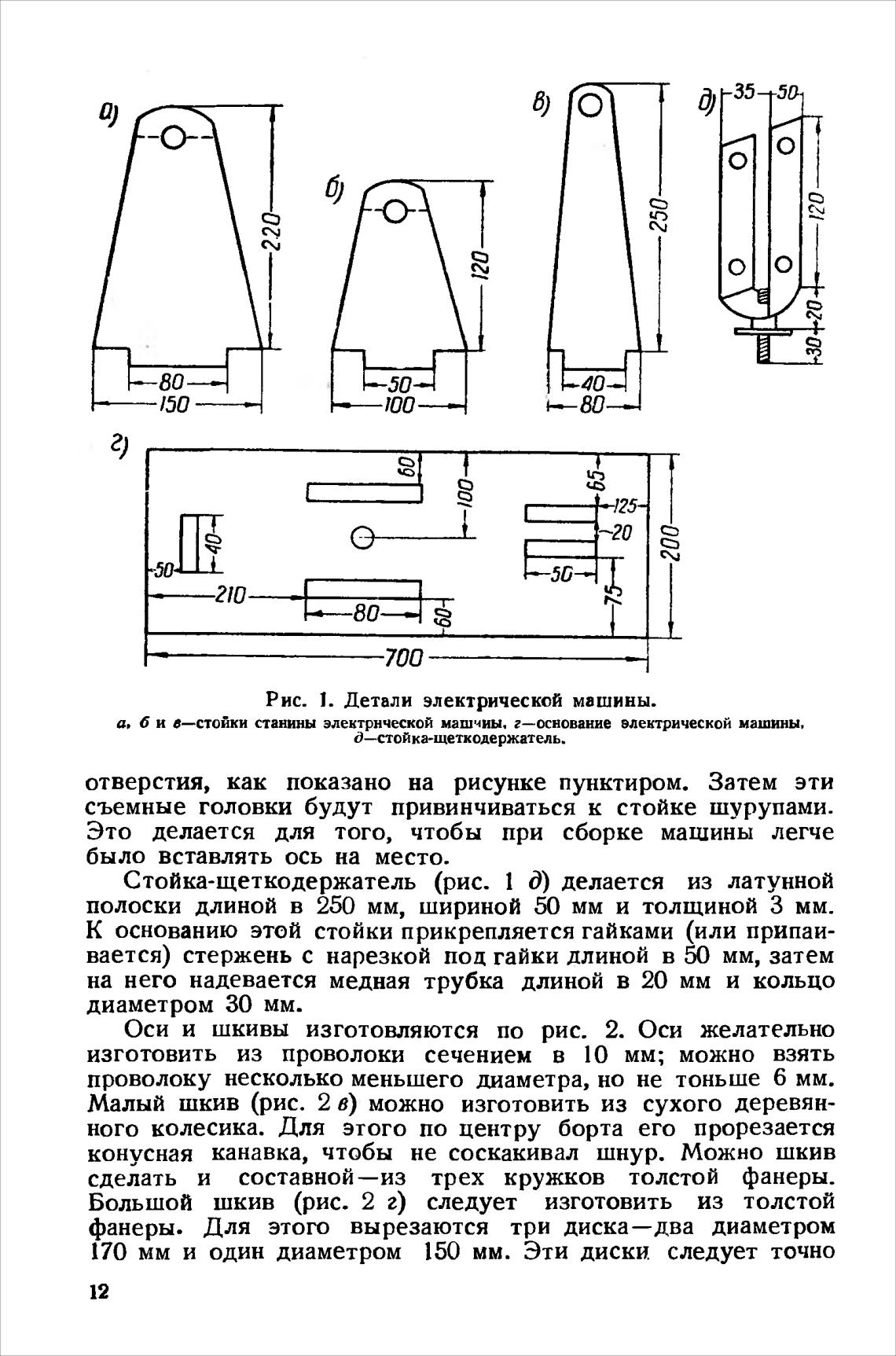

Рис. 1. Детали электрической машины.

а, б и в—стойки станины электрической машчиы. электрической машины,

д—стойка-щеткодержатель.

отверстия, как показано на рисунке пунктиром. Затем эти

съемные головки будут привинчиваться к стойке шурупами.

Это делается для того, чтобы при сборке машины легче

было вставлять ось на место.

Стойка-щеткодержатель (рис. 1 Д) делается из латунной

полоски длиной в 250 мм, шириной 50 мм и толщиной З мм.

К основанию этой стойки прикрепляется гайками (или припаи-

вается) стержень с нарезкой под гайки длиной в 50 мм, затем

на него надевается медная трубка длиной в 20 мм и кольцо

диаметром 30 мм.

Оси и шкивы изготовляются по рис. 2. Оси желательно

изготовить из проволоки сечением в 10 мм; можно взять

проволоку несколько меньшего диаметра, но не тоньше 6 мм.

Малый шкив (рис. 2 в) можно изготовить из сухого деревян-

ного колесика. Для этого по центру борта его прорезается

конусная канавка, чтобы не соскакивал шнур. Можно шкив

сделать и составной—из трех кружков толстой фанеры.

Большой шкив (рис. 2 г) следует изготовить из толстой

фанеры. Для этого вырезаются три диска—два диаметром

170 мм и один диаметром 150 мм. Эти диски. следует точно

12
