метра шурупа с полу-

круглой головкой.

Если у вас будет бу-

т ылка со втянутым конус-

ным дном,то для укрепле-

ния ее в стойке делается

конус из дерева по рис. 8.

Щетку и кондуктор

для собирания электри-

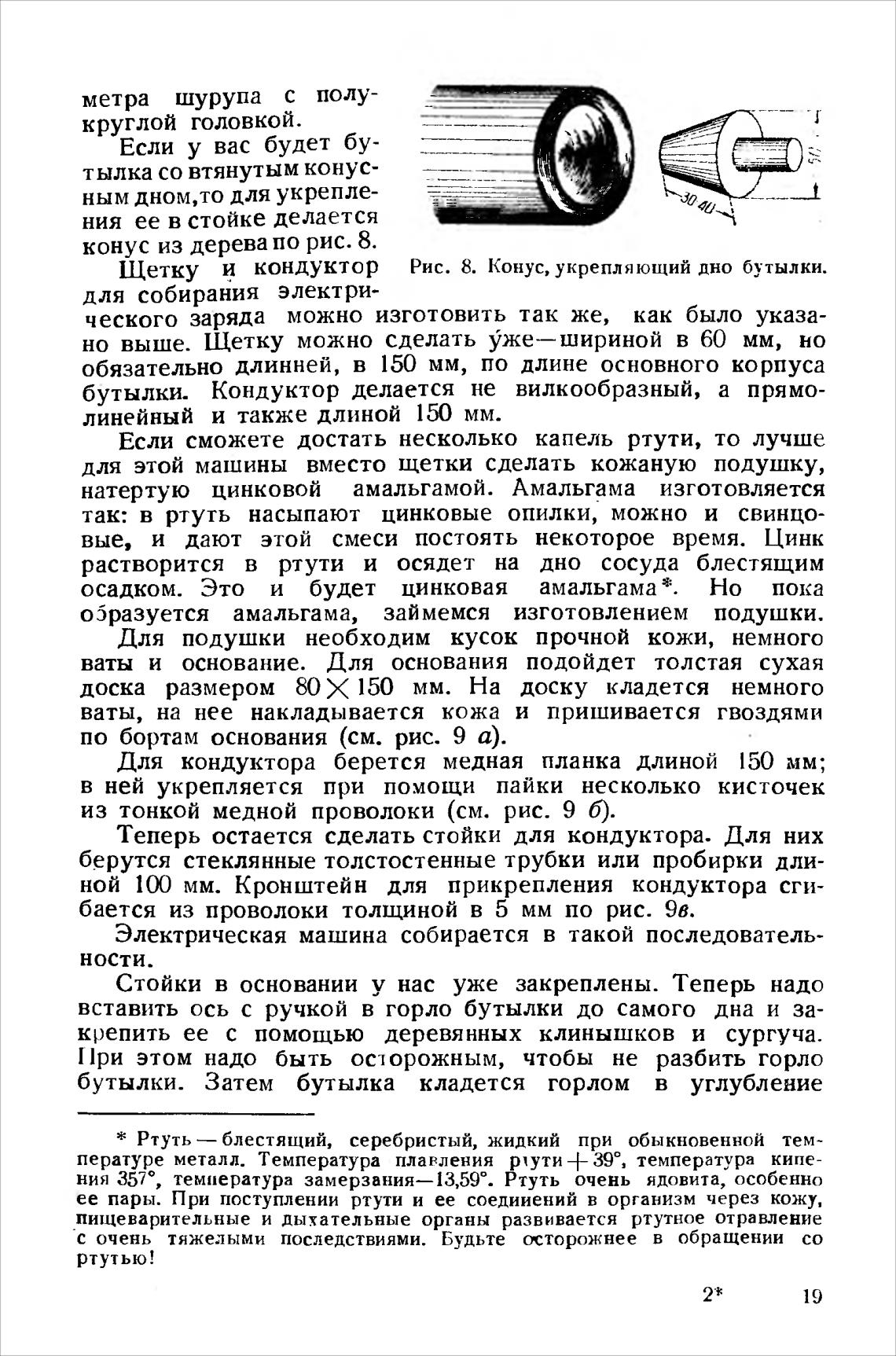

Рис. 8. Конус, укрепляющий дно бутылки.

ческого заряда можно изготовить так же, как было указа-

но выше. Щетку можно сделать Уже— шириной в 60 мм, но

обязательно длинней, в 150 мм, по длине основного корпуса

бутылки. Кондуктор делается не вилкообразный, а прямо-

линейный и также длиной мм.

Если сможете достать несколько капель ртути, то лучше

для этой машины вместо щетки сделать кожаную подушку,

натертую цинковой амальгамой. Амальгама изготовляется

так: в ртуть насыпают цинковые опилки, можно и свинцо-

вые, и дают этой смеси постоять некоторое время. Цинк

растворится в ртути и осядет на дно сосуда блестящим

осадком. Это и будет цинковая амальгама *. Но пока

о5разуется амальгама, займемся изготовлением подушки.

Для подушки необходим кусок прочной кожи, немного

ваты и основание. Для основания подойдет толстая сухая

доска размером 80 Х 150 мм. На доску кладется немного

ваты, на нее накладывается кожа и пришивается гвоздями

по бортам основания (см. рис. 9 а).

Для кондуктора берется медная планка длиной 150 мм;

в ней укрепляется при по.мощи пайки несколько кисточек

из тонкой медной проволоки (см. рис. 9 б).

Теперь остается сделать стойки для кондуктора. Для них

берутся стеклянные толстостенные трубки или пробирки дли-

ной Ш) мм. Кронштейн для прикрепления кондуктора сги-

бается из проволоки толщиной в 5 мм по рис. 9в.

Электрическая машина собирается в такой последователь-

ности.

Стойки в основании у нас уже закреплены. Теперь надо

вставить ось с ручкой в горло бутылки до самого дна и за-

крепить ее с помощью деревянных клинышков и сургуча.

1ри этом надо быть осл орожным, чтобы не разбить горло

бутылки. Затем бутылка кладется горлом в углубление

* Ртуть — блестящий, серебристый, жидкий при обыкновенной тем-

пературе металл. Температура плавления рчути + 390, температура кипе-

ния 3570, температура замерзания— 13,590. Ртуть очень ядовита, особенно

ее пары. При поступлении ртути и ее соедииений в организм через кожу,

пищеварительные и дыхательные органы развивается ртутное отравление

с очень тяжелыми последствиями. Будьте скторожнее в обращении со

ртутью!
