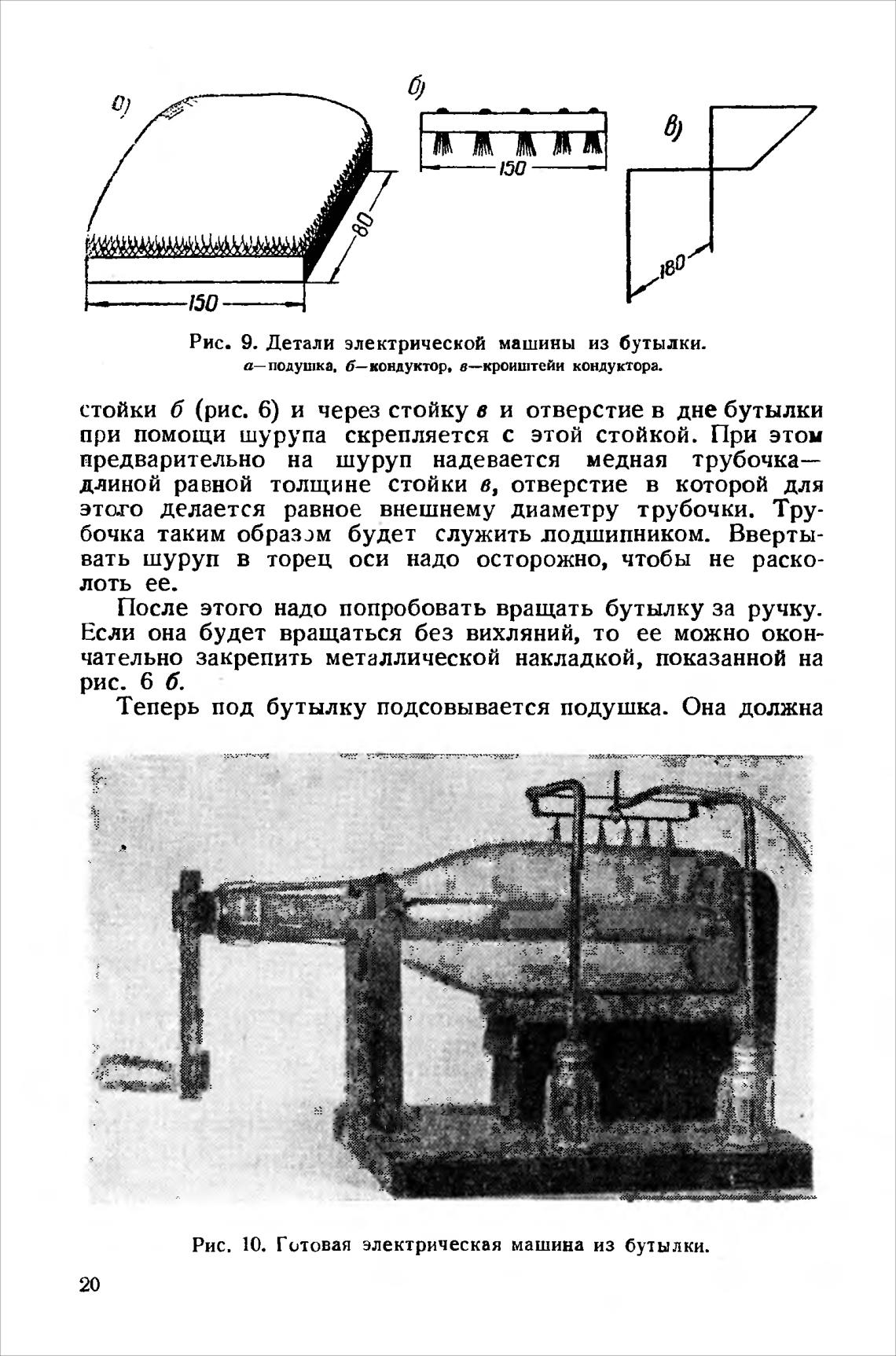

Рис. 9. Детали электрической машины из бутылки.

а— подушка. б—кондуктор. в—кроиштейи кондуктора.

стойки б (рис. 6) и через стойку в и отверстие в дне бутылки

при помощи шурупа скрепляется с этой стойкой. При этом

предварительно на шуруп надевается медная трубочка—

длиной равной толщине стойки в, отверстие в которой для

этого делается равное внешнему диаметру трубочки. Тру-

бочка таким образом будет служить лодшипником. Вверты-

вать шуруп в торец оси надо осторожно, чтобы не раско-

лоть ее.

После этого надо попробовать вращать бутылку за ручку.

Если она будет вращаться без вихляний, то ее можно окон-

чательно закрепить металлической накладкой, показанной на

рис. 6 б.

Теперь под бутылку подсовывается подушка. Она должна

Рис. 10. Готовая электрическая машина из бутылки.
