ступа воды; если дно наружной чашки не плоское, надо llPl.CIIO-

собить к ней снизу деревянный круг, чтобы она не лопнула под

давлением. В меньшую чашку вставляется деревянный кружок,

на котором покоится небольшая железная подпорка. Роль ры-

чага играет железный стержень в 2—3 см толщиной и около

метра длиной, закрепленпый на одном конце с помощью болта

с ушком, как показано на рисунке. К рычагу подвешивают

обыкновенные гири по 10 кг каждая. Вертикально укрепленная

у конца рычага линейка отмечает его положение. Весь прибор

помещается на соответственной подставке около метра длиной.

Мы начинаем опыт с того, что наполняем большую чашку

приблизительно до половины сухими семенами фасоли (отлич-

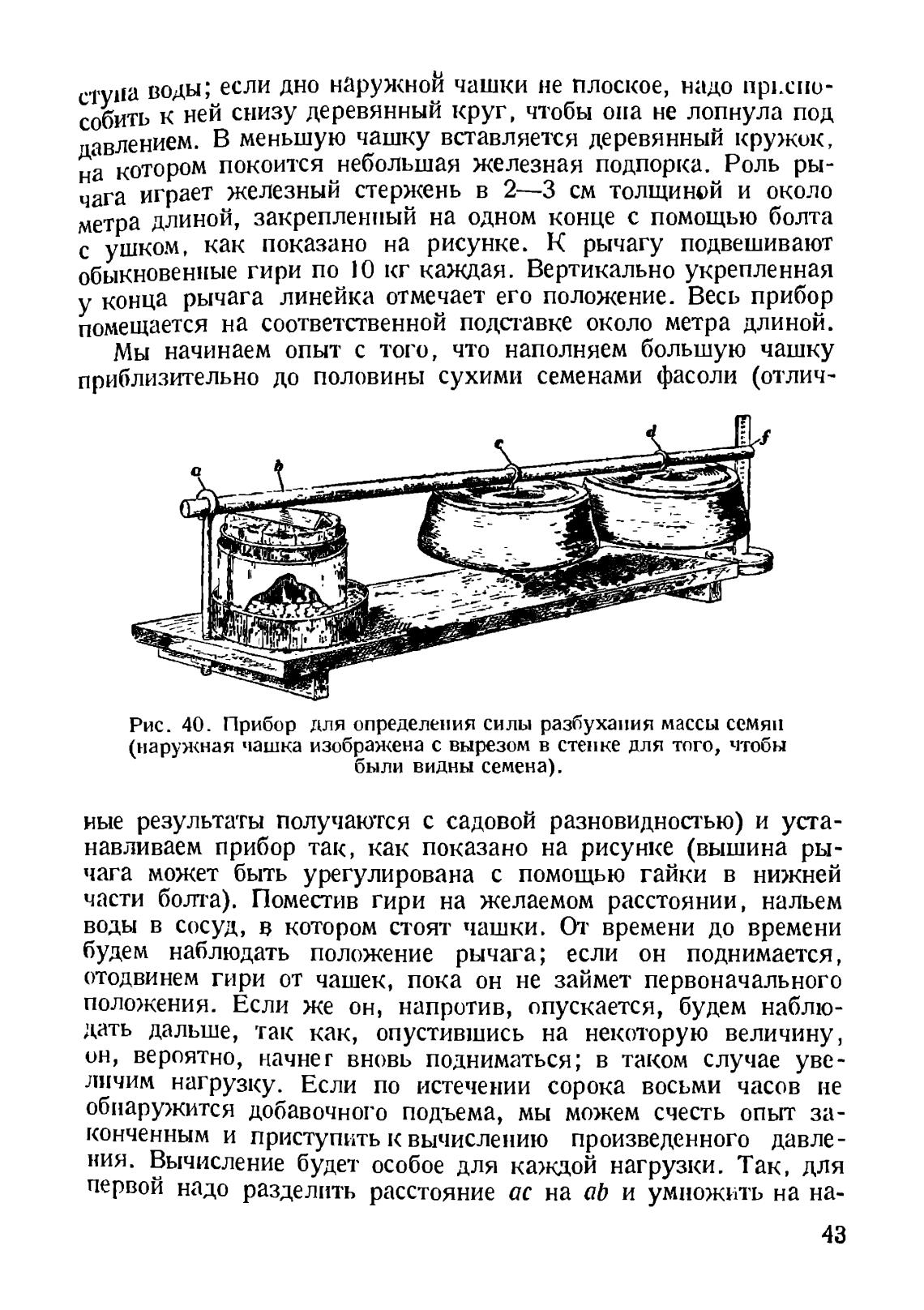

Рис. 40. Прибор для определения силы разбухания массы семян

(наружная чашка изображена с вырезом в стенке для того, чтобы

были видны семена).

ные результаты получаются с садовой разновидностью) и уста-

навливаем прибор так, как показано на рисунке (вышина ры-

чага может быть урегулирована с помощью гайки в нижней

части бота). Поместив гири на желаемом расстоянии, нальем

воды в сосуд, в котором стоят чашки. От времени до времени

будем наблюдать положение рычага; если он поднимается ,

(подвинем гири от чашек, пока он не займет первоначального

положения. Если же он, напротив, опускается, будем наблю-

дать дальше, 'гак как, опустившись на некоторую величину ,

он, вероятно, начнег вновь подниматься; в таком случае уве-

личим нагрузку. Если по истечении сорока восьми часов не

обнаружится добавочного подъема, мы можем счесть опыт за-

конченным и приступить к вычислению произведенного давле-

ния. Вычисление будет особое для каждой нагрузки. Так, для

первой надо разделить расстояние ас на ab и умножить на на-

43
