ВЕСЬМА НЕСЛОЖНЫй ЭЛЕКТРОМОТОР

Хотя он и не сложный, но устроить его не так-то про-

сто, как какой-нибудь электрическии маятник или лейден•

скую банку, но все же проще, чем хорошо действующую

статическую машину.

Не сможете всего сделать сами, прибегните к помощи

слесаря, он шутя выполнит такую работу, которая, быть мо-

к

1

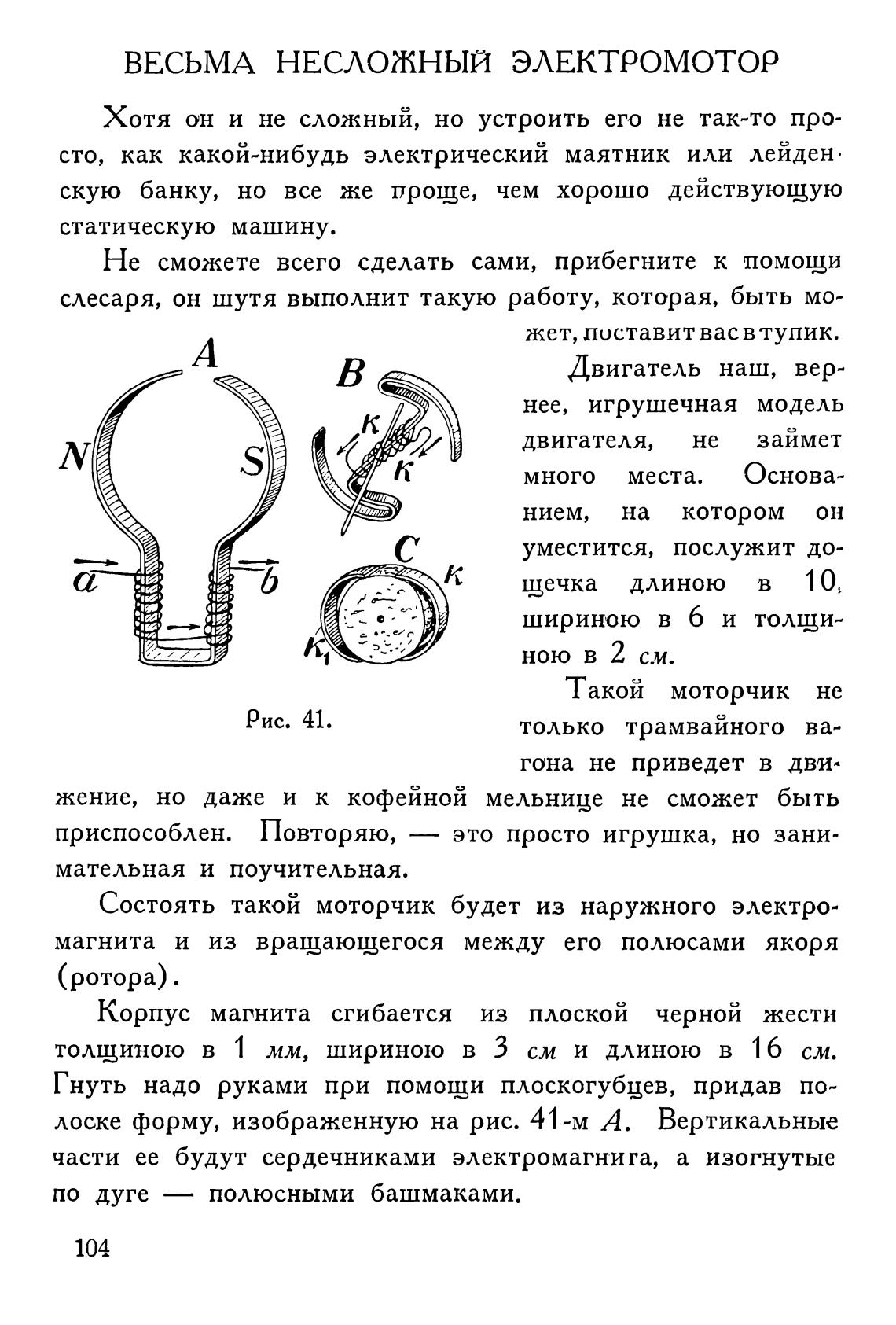

РИС. 41.

к

жет, поставит вас в тупик.

д

вигатель наш, вер-

нее, игрушечная модель

двигателя, не займет

много места. Основа-

нием, на котором он

уместится, послужит до-

щечка длиною в 10,

шириною в 6 и толщи-

ною в 2 см.

Такой моторчик не

только трамваиного ва-

гона не приведет в дви-

жение, но даже и к кофейной мельнице не сможет быть

приспособлен. Повторяю,

это просто игрушка, но зани-

мательная и поучительная.

Состоять такой моторчик будет из наружного электро-

магнита и из вращающегося между его полюсами якоря

(ротора) .

Корпус магнита сгибается из плоской черной жести

толщиною в 1 мм, шириною в З см и длиною в 16 см.

Гнуть надо руками при помощи плоскогубцев, придав по-

лоске форму, изображенную на рис. 41 -м А. Вертикальные

части ее будут сердечниками электромагнита, а изогнутые

полюсными башмаками.

по дуге
