Другую полоску жести, вырезанную из того же листа,

такой же ширины, как и первая, но длиною около 10 см,

изогните так, чтобы, глядя на нее с ребра, она имела вид,

представленный на том же рисунке 41 В.

Как раз посередине этой полосы (будущего якоря мо-

тора) припаяйте тинолем, прямо на свече или спичкой,

без всякого паяльника, вязальную иглу длиною в 8 см

так, чтобы один конец

ее был длиннее другого,

выступая над лентой,

примерно, на 4 см,

гогда как другой будет

выступать всего на 1 см.

Затем отрежьте два

куска медной изолиро-

ванной звонковой про-

волоки, имеющей диа-

метр в 1/3—1/2 мм, дли•

ною в 8—10 м, и об-

•roilT'iitii

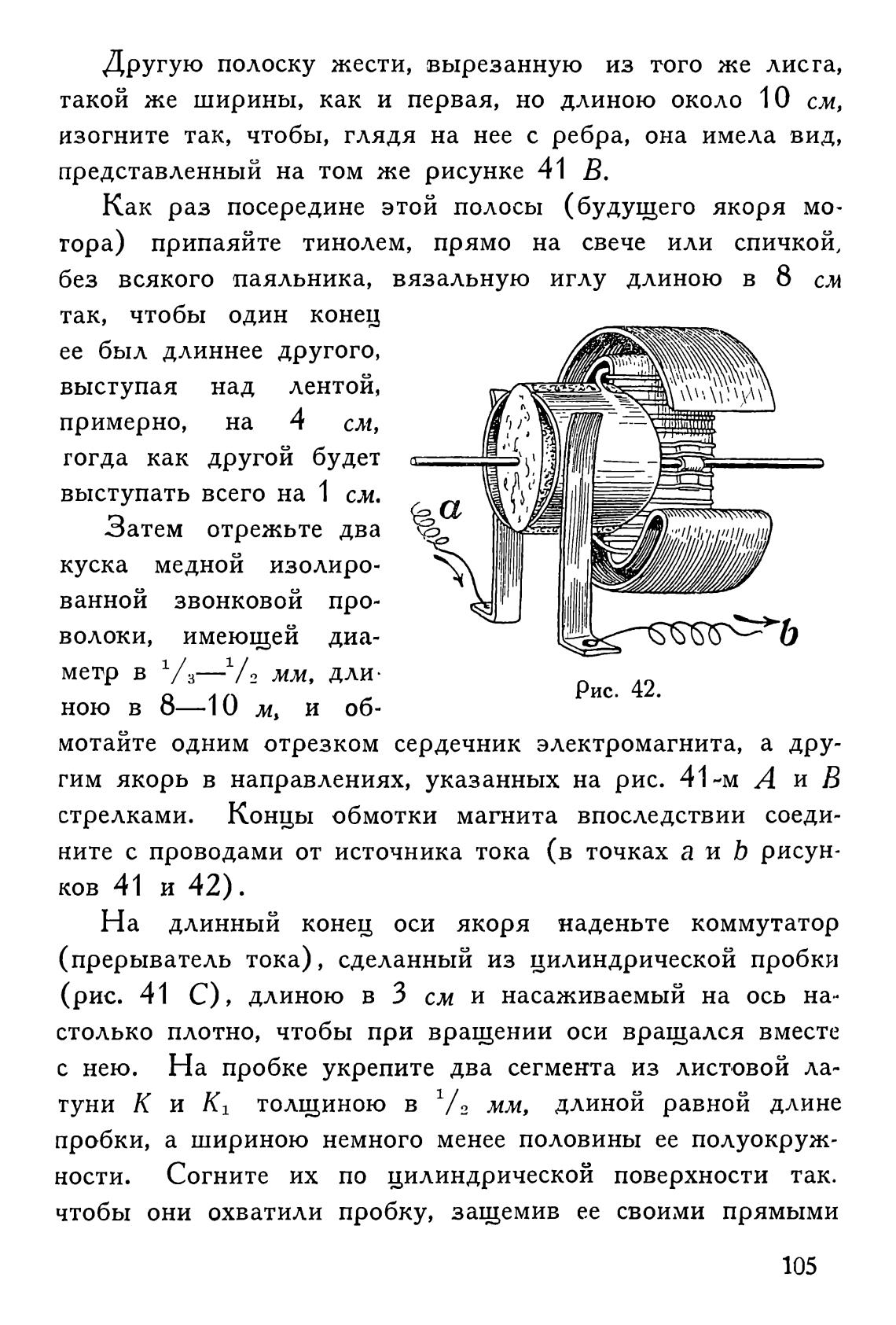

Рис. 42.

мотайте одним отрезком сердечник электромагнита, а дру-

гим якорь в направлениях, указанных на рис. 41 -м А и В

стрелками. Концы обмотки магнита впоследствии соеди-

ните с проводами от источника тока (в точках а и Ь рисун-

ков 41 и 42).

На длинный конец оси якоря наденьте коммутатор

(прерыватель тока), сделанный из цилиндрической пробки

(рис. 41 С), длиною в З см и насаживаемый на ось нам

столько плотно, чтобы при вращении оси вращался вместе

с нею. На пробке укрепите два сегмента из листовой ла-

туни К и К 1 толщиною в 1/2 мм, длиной равной длине

пробки, а шириною немного менее половины ее полуокруж-

ности. Согните их по цилиндрической поверхности так.

чтобы они охватили пробку, защемив ее своими прямыми

105
