Изогните по коробке компаса латунную полоску под

двумя прямыми углами так, чтобы полоска шла по стеклу

параллельно стрелке компаса, установленнои в направле-

нии север — юг, переходила на боковую вертикальную

стенку коробки и, снова согнутая, прижималась ко дну ко-

робки. Концы полоски клеммами соедините с проводами от

испытываемого источника тока.

Не скажу, чтобы такой, уж чересчур примитивный,

гальваноскоп был в достаточной степени чувствителен

но все же, если ба-

тарея дает довольно

сильный ток, то при

пропускании его че-

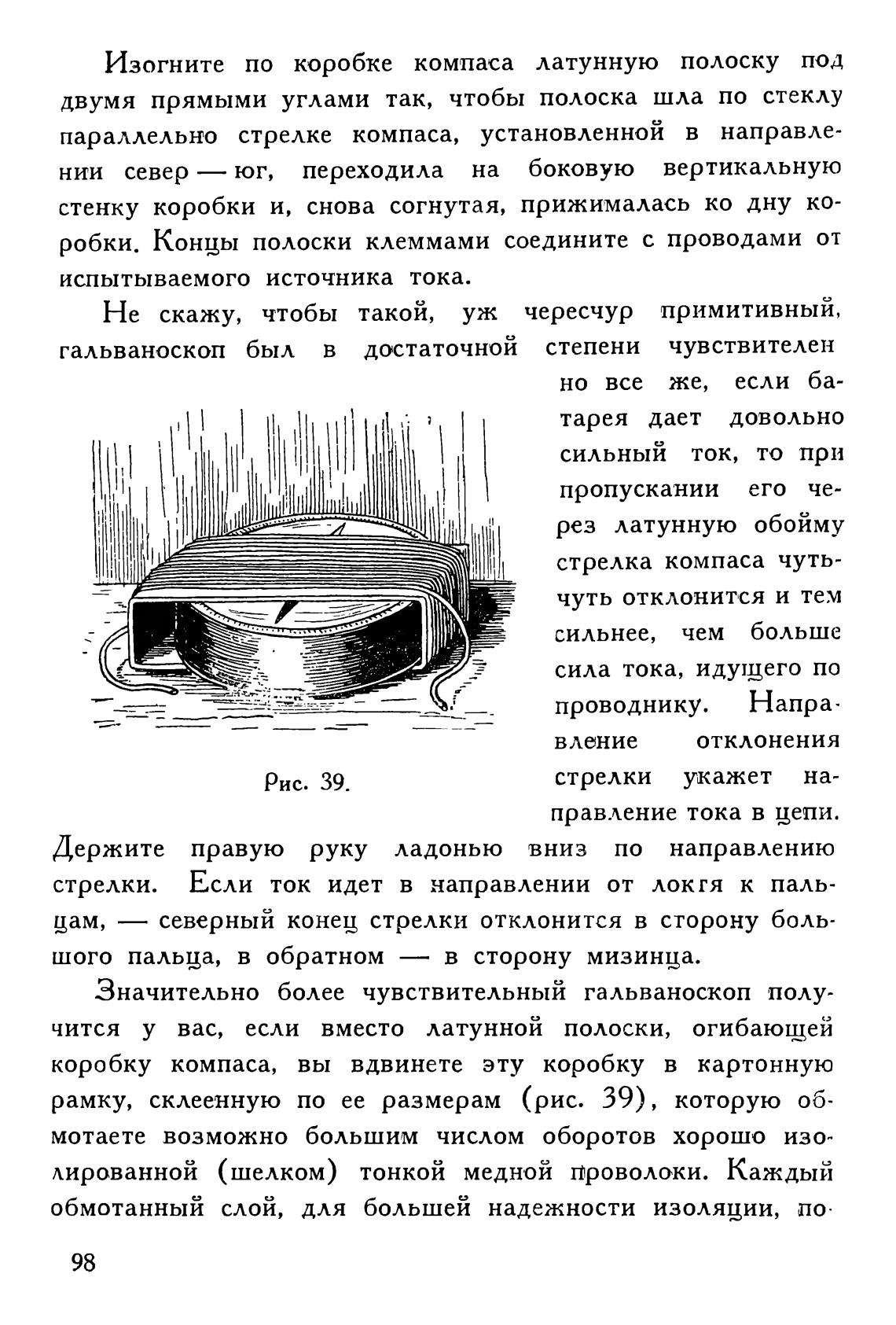

Рис. 39.

рез латунную обойму

стрелка компаса чуть-

чуть отклонится и те.м

сильнее, чем больше

сила тока, идущего по

проводнику. Напра-

отклонения

вление

стрелки укажет на-

правление тока в цепи.

Держите правую руку ладонью вниз по направлению

стрелки. Если ток идет в направлении от локгя к паль-

цам, — северный конец стрелки отклонится в сторону боль-

шого пальца, в обратном

в сторону мизинца.

Значительно более чувствительныЙ гальваноскоп полу-

чится у вас, если вместо латунной полоски, огибающей

коробку компаса, вы вдвинете эту коробку в картонную

рамку, склеенную по ее размерам (рис. 39), которую об-

мотаете возможно большим числом оборотов хорошо изо-

лированной (шелком) тонкой медной проволоки. Каждый

обмотанныи слой, для большеи надежности изоляции, по.

98
