Для облегчения затруднений при определении полюсов

сердечника, нарисуйте окружность и отметьте стрелкой на-

— против движения часовой

правление в неи тока, положим

стрелки, тогда перед вами будет северный полюс. Пере-

верните листок бумаги и смотрите на рисунок на свет —

направление тока будет по часовой стрелке, а полюс сер-

дечника — южный.

Попробуйте теперь разобраться в направлениях тока на

моих рисунках.

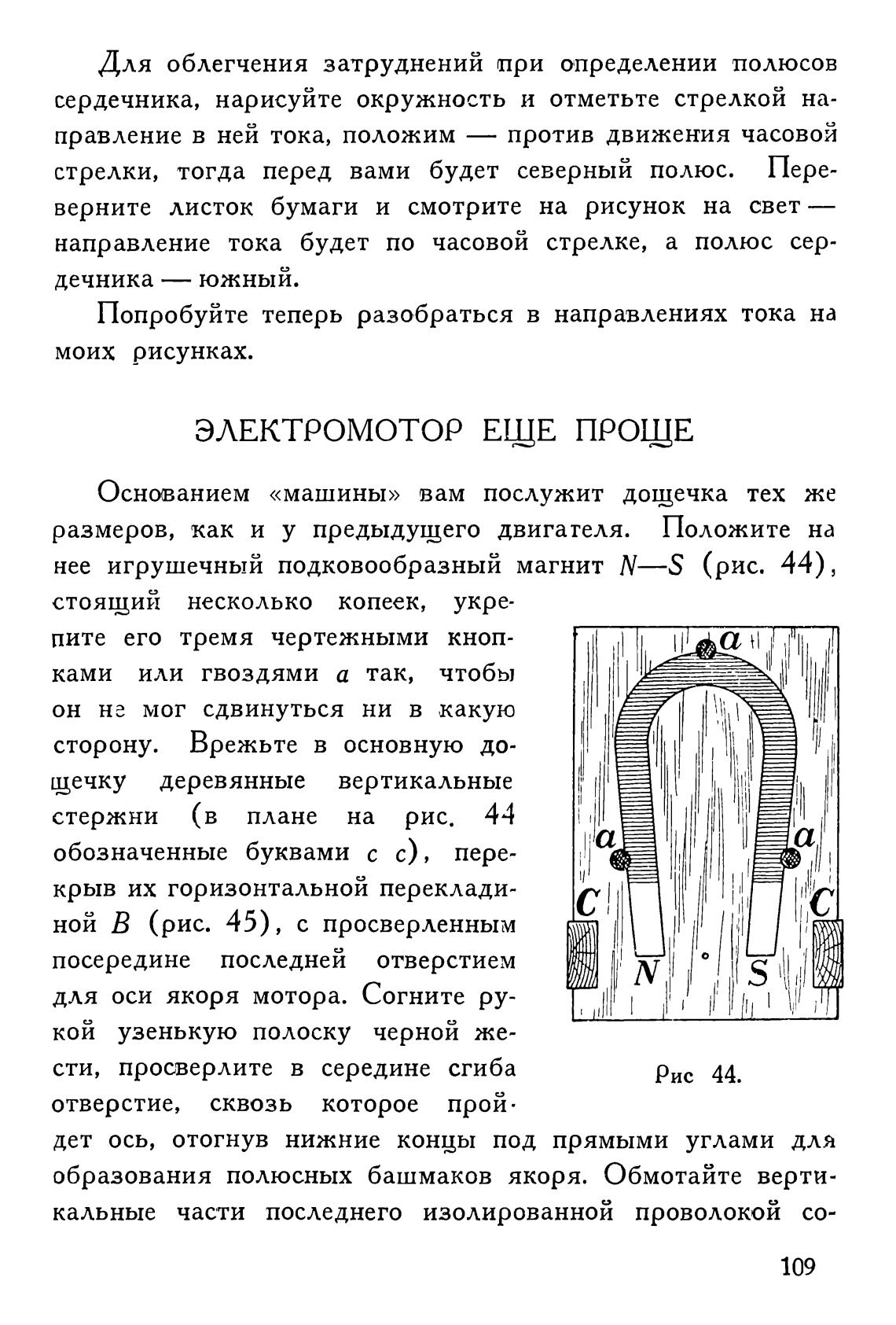

ЭЛЕКТРОМОТОР ЕЩЕ ПРОЩЕ

Основанием «машины» вам послужит дощечка тех же

размеров, как и у предыдущего двигателя. Положите на

нее игрушечный подковообразный магнит N—S

стоящий несколько копеек, укре-

пите его тремя чертежными кноп-

ками или гвоздями а так, чтобы

он не мог сдвинуться ни в какую

сторону. Врежьте в основную до-

щечку деревянные вертикальные

(в плане на рис. 44

стержни

обозначенные буквами с с) ,

пере-

крыв их горизонтальной переклади-

ной В (рис. 45), с просверленным

посередине последней отверстием

для оси якоря мотора. Согните ру-

кой узенькую полоску черной же-

сти, просверлите в середине сгиба

отверстие, сквозь которое прой•

а

N

Рис

(рис. 44),

а

S

44.

дет ось, отогнув нижние концы под прямыми углами для

образования полюсных башмаков якоря. Обмотайте верти-

кальные части последнего изолированной проволокой со-

109
