Стробоскоп

Чтобы показать ребятам, как движется экскаватор, как

работает молот, действует паровая машина—нужно сделать

простой, очень интересный аппарат—сгробоскоп.

Для работы потребуется картон и толстая фанера.

Из фанеры (можно заменить простой доской) вырезаем

основание прибора, в виде прямоугольника с длинными сторо-

нами в 35 см и шириной в 20 см.

На расстоянии 5 см от коротких сторон к доске надо

прибить квадратные деревянные бруски длиной по 10 сме

Из той же фанеры выпилим две стойки в виде треугольников,

(рис. 154). Их высота 18 см. В 2 см от верхнего конца в стой-

ках провертываем коловоротом (можно и прожечь) отверсз ня

для оси прибора.

Осью служит отрезок круглой толстой проволоки длиноп

30 см и диаметром в 5 мм.

На среднюю часть оси надо надеть шкив диаметром в 8 с-1[.

Его можно склеить из трех кружков фанеры—двух боковы

по 8 см, и одного среднего в 7 см.

для того чтобы во время работы прибора ось не сдвига-

лась в стороны, около стоек (с их внутренней стороны) на про-

волоку следует напаять жестяные шайбы по 5 см в диа-

метре каждая.

На средине доски основания устанавливается самодельный

электромотор любого устройства, но достаточно сильный,

чтобы приводить в движение ось аппарата с насаженными на ее

концы дисками.

В этих дисках и заключается главное. Из плотного кар-

тона или фанеры вырезаем два правильных круга по 30 см

в диаметре. С обеих сторон кругов в центре приклеиваем или

прибиваем кружки из фанеры З см в диамеТре. Они служат

для прочного укрепления кругов на оси.

В центре кругов прожига-

ются отверстия такой величины,

чтобы в них плотно входили

концы оси аппарата.

На одном из кругов, отсту-

пив на 1 см от края, проводим

циркулем окружность. Внутри

первой — вторую, с диаметром

меньшим на 3 см. Окружности

будут отстоять друг от друга

на см.

Разделим круг диаметрами

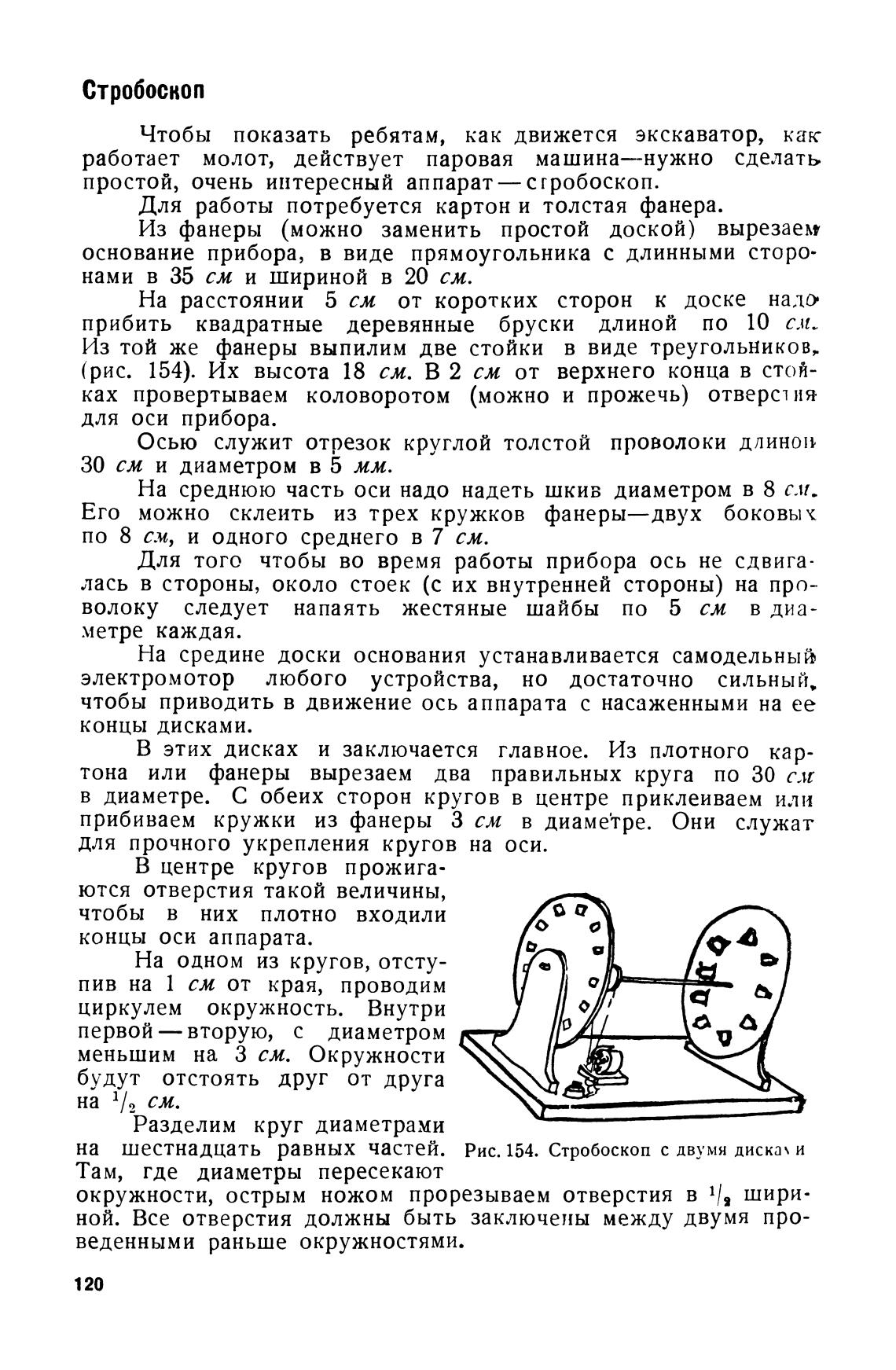

на шестнадцать равных частей. рис. 154. Стробоскоп с двумя дискак и

Там, где диаметры пересекают

окружности, острым ножом прорезываем отверстия в шири-

ной. Все отверстия должны быть заключены между двумя про-

веденными раньше окружностями.
