Телескоп

Не каждая школа имеет подзорную (зрительную) трубу,

а она бывает очень полезна на уроках по физике и естество-

знанию. Юные техники могут пополнить физический кабинет

своей школы самодельной подзорной трубой.

Надо склеить из картона две трубки. Одну с внутренним

диаметром в 45 см и длиной в 75 см, а другую с внешним диа-

метром в 45 мм и длиной в 40 см. Короткая трубка должна

с легким трением вдвигаться в длинную. В конце длинной труб-

ки неподвижно укрепляется необработанное очковое (круглое)

стекло с фокусным расстоянием в 1 метр (в диаптрию). На

конец короткой трубки надевается и приклеивается кольцо, от-

резанное от длинной трубки, с укрепленным в нем вторым сте-

клом —окуляром. Фокусное расстояние окуляра 10 см. (10 диап-

трий). Можно взять стекло с более коротким фокусом. Внут-

ри трубки надо покрыть черной тушью, а сверху спиртовым

„лаком. Посредине большая трубка охвачена жестяной полоской

выступами. Выступы охватывают верхний конец деревянного

штатива и прижимаются к нему зажимным винтом от чертеж-

:ной рейсшины.

Такая труба дает значительное увеличение и позволяет

производить очень интересные наблюдения лунной поверхности.

Городские школьники имеют возможность сделать несколько

таких труб и, отправляясь в лагеря, взять их с собою для пе-

редачи колхозным ребятам.

ОКУЛП

ШТАТИВ

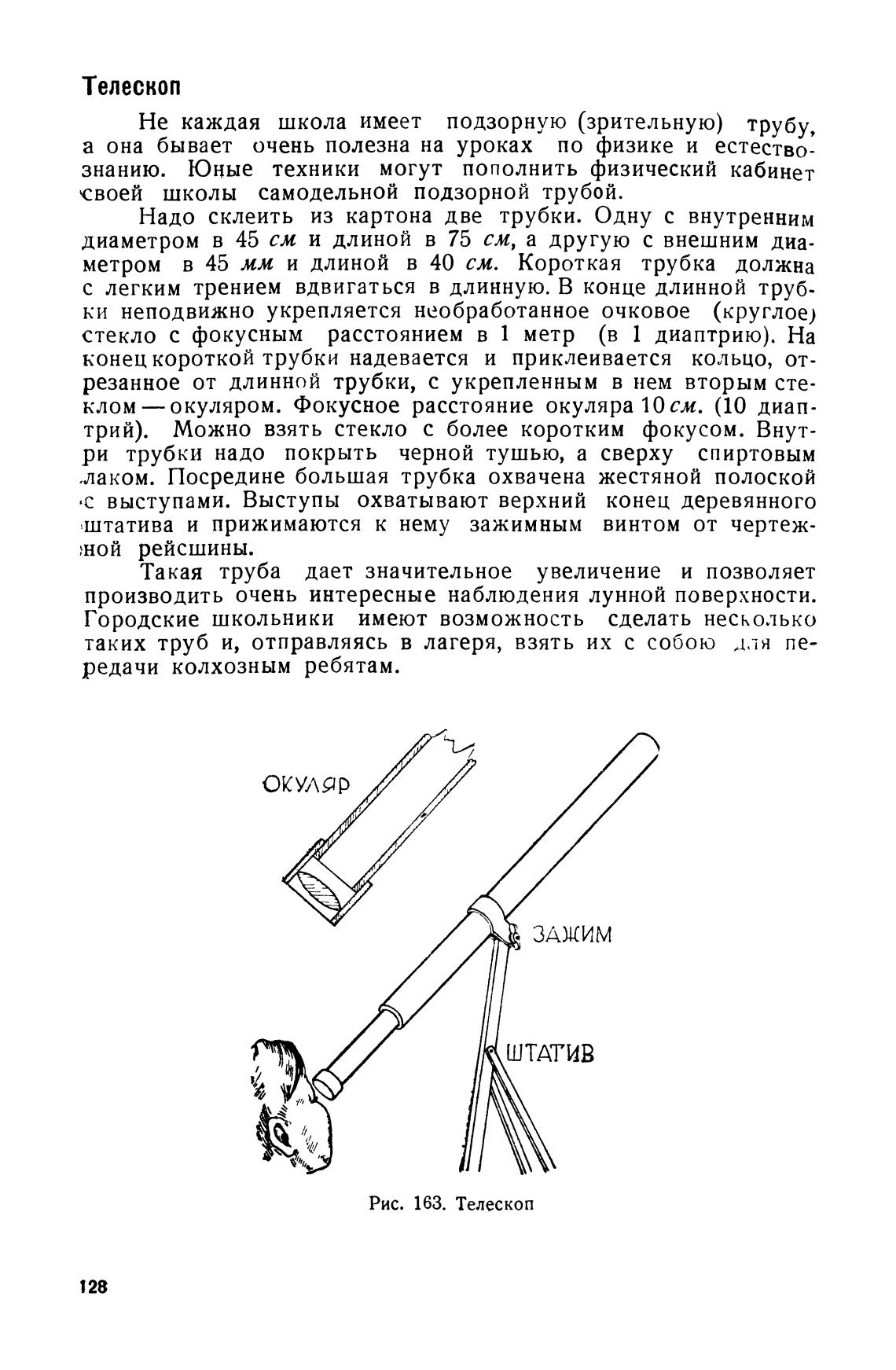

Рис. 163. Телескоп
