Раскрутив диск, смотрим через отверстия в зеркало (сто-

рона круга с рисз нками обращена к зеркалу). Мы увидим то же

самое, что и в первом аппарате.

Можно сделать стробоскоп в виде цилиндра, открытого

сверху. В верхней половине боковых стенок прорезано шест-

надцать-двадцать узких щелей, длиной в 4 мм. Рисунки

для такого стробоскопа делаются на полоске бумаги и затем

вкладываются внутрь цилиндра к боковым стенкам под прорезы.

В центре дна проходит гвоздь, вбитый в ручку для держания

аппарата в руке. Цилиндр раскручивается и при наблюдении

в прорезы можно видеть работу машины, изображенной на

рисунках.

Ртутный барометр

Во время полевых работ очень важно знать, какая погода

будет в ближайшие дни. Для этой цели служат металлические

барометры-анероиды, ртутные барометры, гигроскопы и много

других простых конструкций барометров Самый надежный

и верный барометр это все-таки ртутный. Любой юнтех его мо-

жет сделать.

Из доски толщиной в 1 см вырезают по рисунку 1 уз-

сур

ПЕР

72

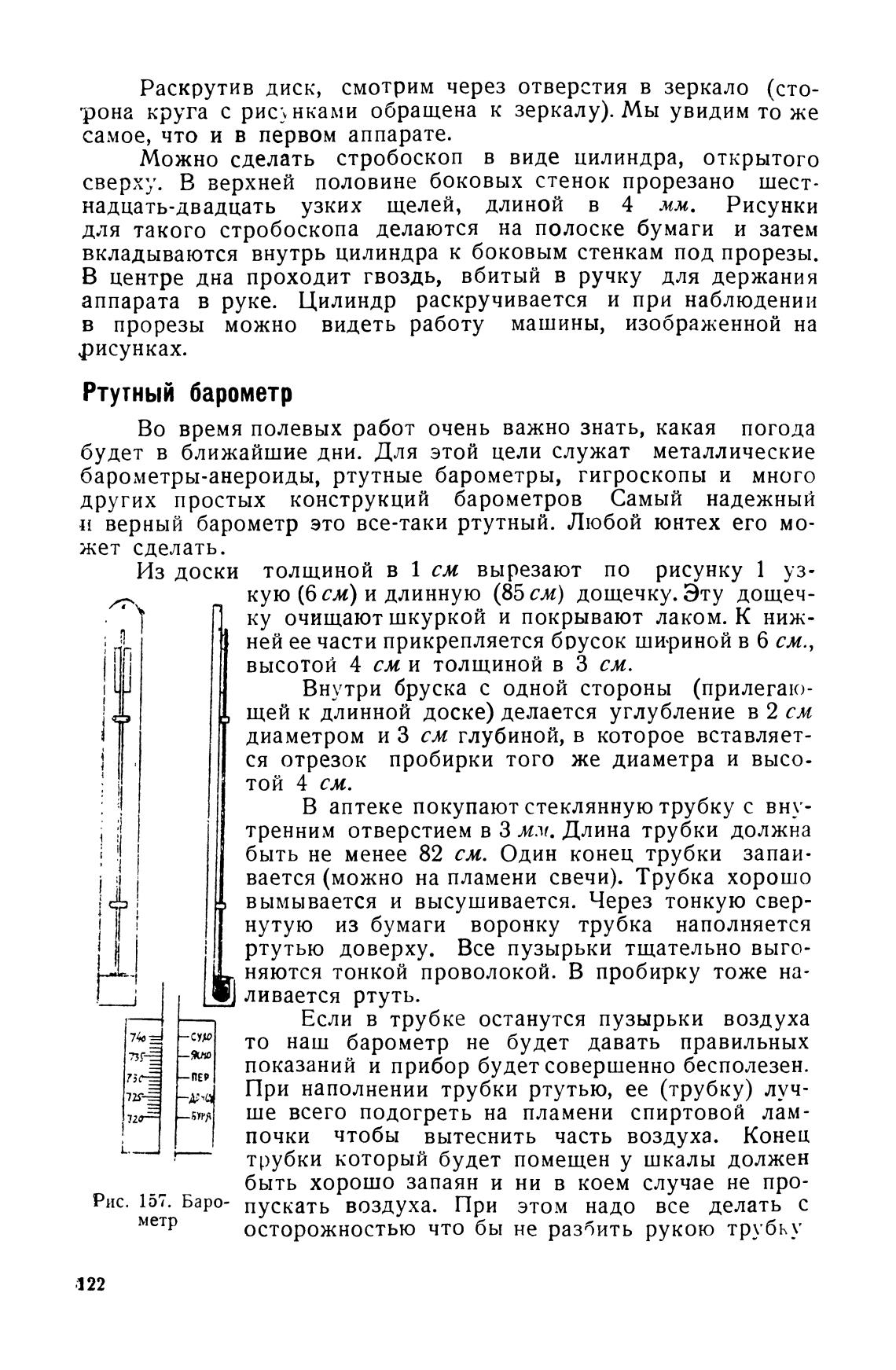

Рис. 157. Баро-

метр

122

кую (6 см) и длинную (85 см) дощечку. Эту дощеч-

ку очищают шкуркой и покрывают лаком. К ниж-

ней ее части прикрепляется брусок шириной в 6 см.,

высотой 4 см и толщиной в З см.

Внутри бруска с одной стороны (прилегак)-

щей к длинной доске) делается углубление в 2 см

диаметром и З см глубиной, в которое вставляет-

ся отрезок пробирки того же диаметра и высо-

той 4 см.

В аптеке покупают стеклянную трубку с вну-

тренним отверстием в З мм. Длина трубки должна

быть не менее 82 см. Один конец трубки запаи-

вается (можно на пламени свечи). Трубка хорошо

вымывается и высушивается. Через тонкую свер-

ну тую из бумаги воронку трубка наполняется

ртутью доверху. Все пузырьки тщательно выго-

няются тонкой проволокой. В пробирку тоже на-

ливается ртуть.

Если в трубке останутся пузырьки воздуха

то наш барометр не будет давать правильных

показаний и прибор будет совершенно бесполезен.

При наполнении трубки ртутью, ее (трубку) луч-

ше всего подогреть на пламени спиртовой лам-

почки чтобы вытеснить часть воздуха. Конец

трубки который будет помещен у шкалы должен

быть хорошо запаян и ни в коем случае не про-

пускать воздуха. При этом надо все делать с

осторожностью что бы не разбить рукою трубку
