Электропаяльник

Вместо неудобного, капризного простого паяльника, юнтех

должен соорудить электрический.

Для этого нужно взять кусок красной меди в форме па-

яльника. Можно воспользоваться и старым паяльником. Он дол-

жен быть шириной З см, высотой 2,5 и длиной 10 см. Один ко-

нец опиливается с обеих сторон под углом в 50—60 градусов.

В тыльной ча сти просверливается отверстие глубиной 2 см

для вставки шурупа, удерживающего рукоятку.

Теперь оберните паяльник слоем асбестового шнура ши-

риной 51'2 см. По асбесту намотайте 75 см никелиновой про-

волоки диаметром 0,3 см.

Оставьте свободным два конца, длиной по 10 см каждый.

Сверху проволоки еще раз оберните асбестом так, чтобы зак-

рыть всю намотку, кроме отдельных отводов.

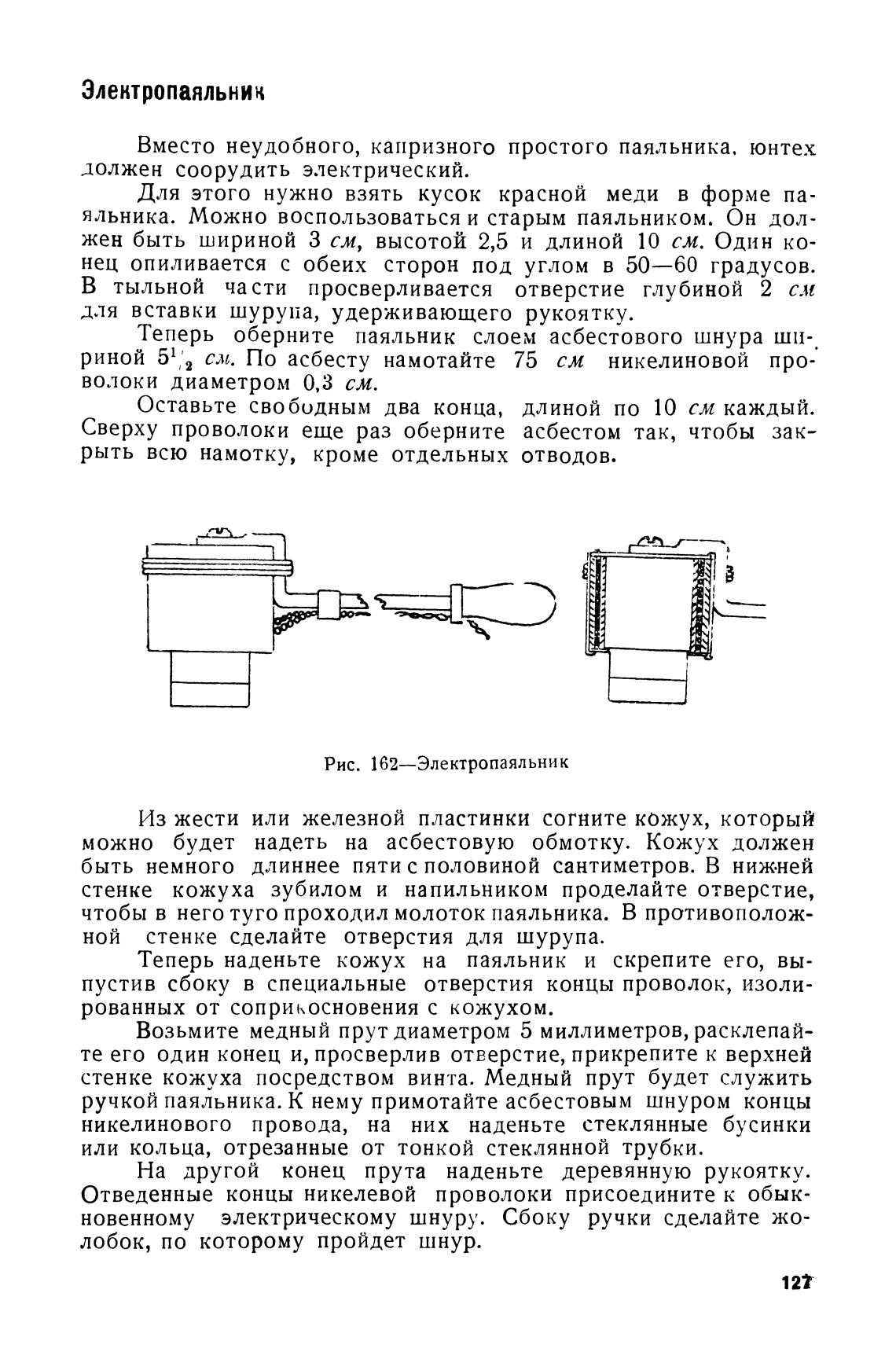

Рис. 162—Электропаяльник

Из жести или железной пластинки согните кожух, который

можно будет надеть на асбестовую обмотку. Кожух должен

быть немного длиннее пяти с половиной сантиметров. В нижней

стенке кожуха зубилом и напильником проделайте отверстие,

чтобы в него туго проходил молоток паяльника. В противополож-

ной стенке сделайте отверстия для шурупа.

Теперь наденьте кожух на паяльник и скрепите его, вы-

пустив сбоку в специальные отверстия концы проволок, изоли-

рованных от соприкосновения с кожухом.

Возьмите медный прут диаметром 5 миллиметров, расклепай-

те его один конец и, просверлив отверстие, прикрепите к верхней

стенке кожуха посредством винта. Медный прут будет служить

ручкой паяльника. К нему примотайте асбестовым шнуром концы

никелинового провода, на них наденьте стеклянные бусинки

или кольца, отрезанные от тонкой стеклянной трубки.

На другой конец прута наденьте деревянную рукоятку.

Отведенные концы никелевой проволоки присоедините к обык-

новенному электрическому шнуру. Сбоку ручки сделайте жо-

лобок, по которому пройдет шнур.
