Подсобные приспособления

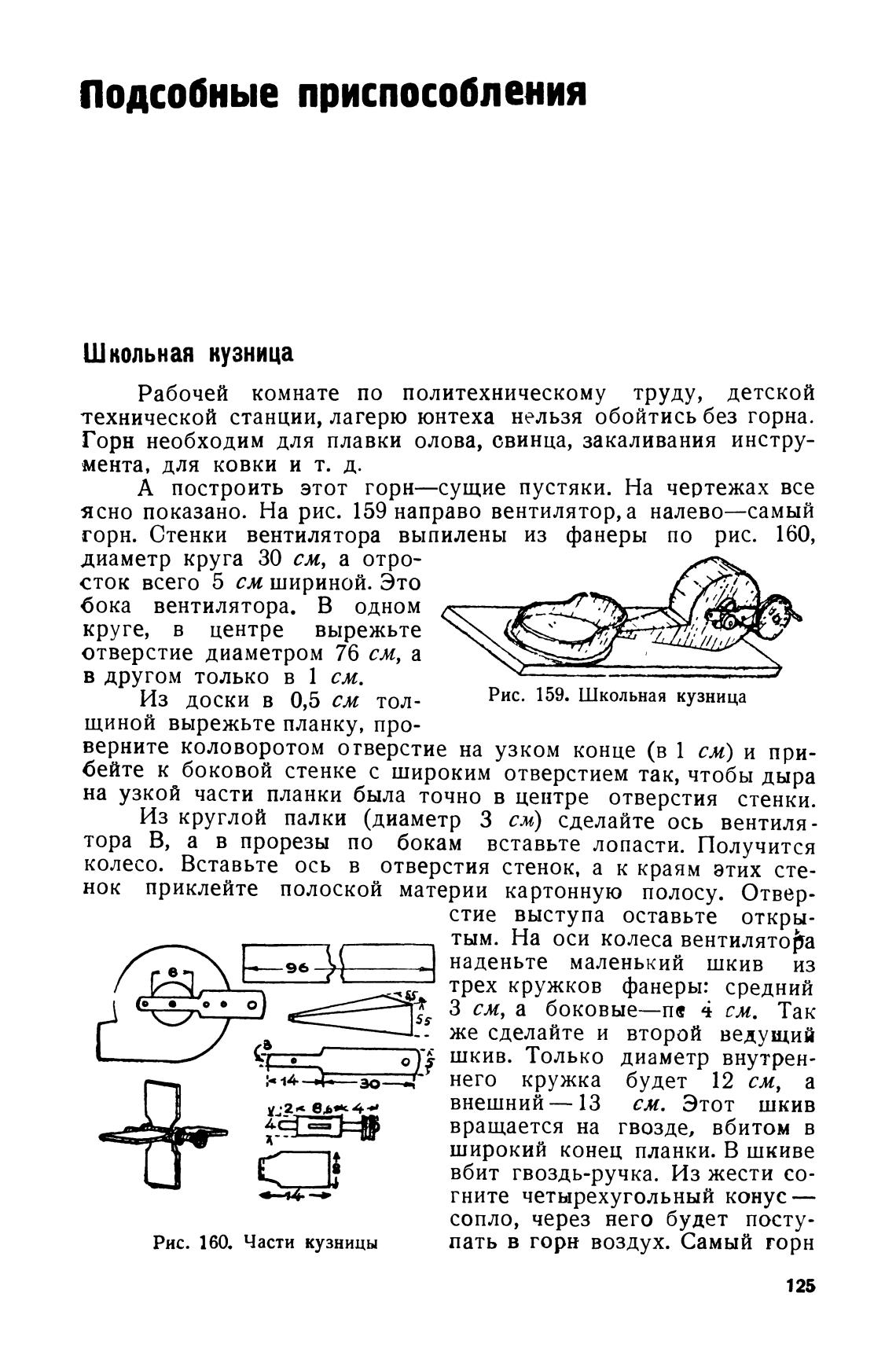

Школьная кузница

Рабочей комнате по политехническому труду, детской

технической станции, лагерю юнтеха нельзя обойтись без горна.

Горн необходим для плавки олова, свинца, закаливания инстру-

мента, для ковки и т. д.

А построить этот горн—сущие пустяки. На чертежах все

ясно показано. На рис. 159 направо вентилятор, а налево—самый

горн. Стенки вентилятора выпилены из фанеры по рис. 160,

диаметр круга 30 см, а отро-

сток всего 5 см шириной. Это

бока вентилятора. В одном

круге, в центре вырежьте

отверстие диаметром 76 см, а

в другом только в см.

Из доски в 0,5 см тол-

щиной вырежьте планку, про-

Рис. 159. Школьная кузница

верните коловоротом отверстие на узком конце (в см) и при-

бейте к боковой стенке с широким отверстием так, чтобы дыра

на узкой части планки была точно в центре отверстия стенки.

Из круглой палки (диаметр З см) сделайте ось вентиля-

тора В, а в прорезы по бокам вставьте лопасти. Получится

колесо. Вставьте ось в отверстия стенок, а к краям этих сте-

нок приклейте полоской материи картонную полосу. Отвер-

е

96

14

55

Рис. 160. Части кузницы

стие выступа оставьте откры-

тым. На оси колеса вентилятоћа

наденьте маленький шкив из

трех кружков фанеры: средний

З см, а боковые—пе 4 см. Так

же сделайте и второй ведущий

шкив. Только диаметр внутрен-

него кружка будет 12 см, а

внешний— 13 см. Этот шкив

вращается на гвозде, вбитом в

широкий конец планки. В шкиве

вбит гвоздь-ручка. Из жести со-

гните четырехугольный конус —

сопло, через него будет посту-

пать в горн воздух. Самый торн

125
