потребует подержанного кровельного железа, или ведро помя-

тое придется изрезать. Выкройте из него подобие ванны круг—

лой формы, дно из двух слоев, чтобы не прогорело. Горн

вентилятор гвоздями пришейте к доске, собрав, как на рис. 159.

Под горн хорошо положить кусок асбестового картона.

На шкивы наденьте перекрещивающийся шнур—ремень и

запускайте горн. Положьте углей, разожгите и пустите венти-

лятор. Сильная струя воздуха быс•ро создает жаркое пламя-

Но только условие-—пользуйтесь крытой печкой.

Такой горн в школьной мастерской будет очень полезен-

Сверлильный станок

При работе над моделями сверление—очень частая необ-

ходимость. Установочные отверстия, отверстия для осей, валову

контактов, соединений везде— встречается потребность посвер-

лить металл.Юные техники прибегают к самому простому инстру-

менту—к шилу гвоздю. И то и др:х гое не предназначено для

сверления. Дыры получаются не ровные, с заусеницами, металл

гнется, а иногда и не поддается этим „инструментам”.

Граверы—резчики по металлу—употребляют при работе

очень несложное приспособление для сверления.

Вся сверлилка состоит из проволочного стержня А, с

прилитым к нему свинцовым или железным сплошным кругом Б.

Верхний конец стержня заканчивается петлей, в которую

проидет шнур В—концами привязанный к поперечной желез-

ной полоске Г, в среднее отверстие которой свободно про-

ходит стержень А. (Рис 161).

Нижний конец стержня закачивается припаянным к нему

маленьким зажимом, взятым из патрона для электролампы. В

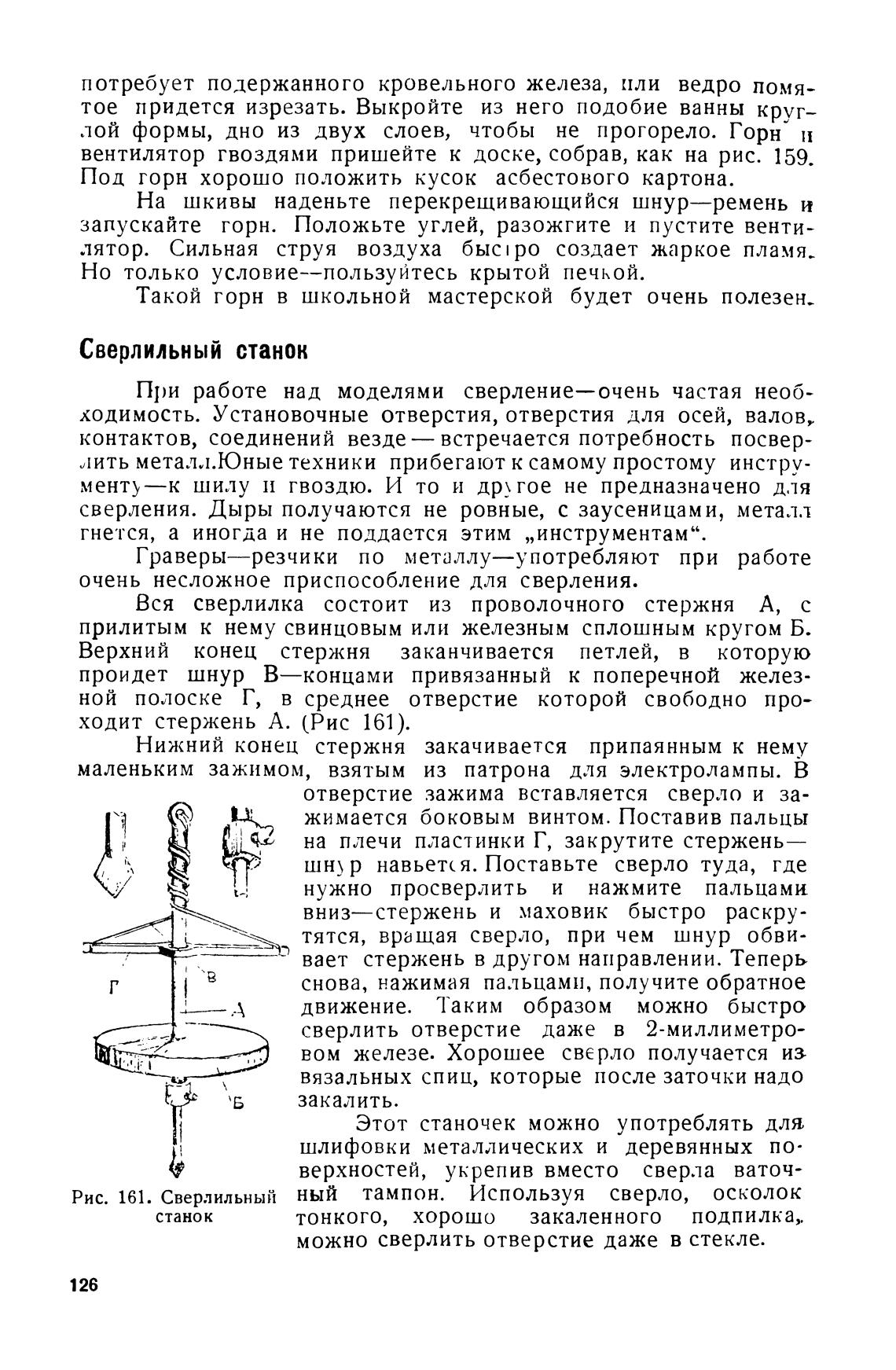

Рис. 161. Свер.лильный

станок

126

отверстие зажима вставляется сверло и за-

жимается боковым винтом. Поставив пальцы

на плечи пластинки Г, закрутите стержень—

шщр навьется. Поставьте сверло туда, где

нужно просверлить и нажмите пальцами

вниз—стержень и маховик быстро раскру-

тятся, вращая сверло, при чем шнур обви-

вает стержень в другом направлении. Теперь

снова, нажимая пальцами, получите обратное

движение. Таким образом можно быстро

сверлить отверстие даже в 2-миллиметро-

вом железе. Хорошее сверло получается из

вязальных спиц, которые после заточки надо

закалить.

Этот станочек можно употреблять для

шлифовки металлических и деревянных по-

верхностей, укрепив вместо сверла ваточ-

ный тампон. Используя сверло, осколок

тонкого, хорошо закаленного подпилка,.

можно сверлить отверстие даже в стекле.
