На второй круг наклеиваем бумажный круг с рисункамп

Нарисуем на уголках блок-

нота маятник в разных положениях.

Пусть на первом он висит верти-

кально. На втором листке нарисуем

его качнувшимся немного вправо.

На третьем—еще более вправо, на

четвертом, как на первом, а на ше-

стом дадим ему уклон влево и

так зарисуем десяток положений.

Если теперь взять блок-нот в руки

и провести пальцем по краю ли-

стков, то перед глазами быстро про-

мелькнут все десять рисунков, и

вы увидите, что маятник качается.

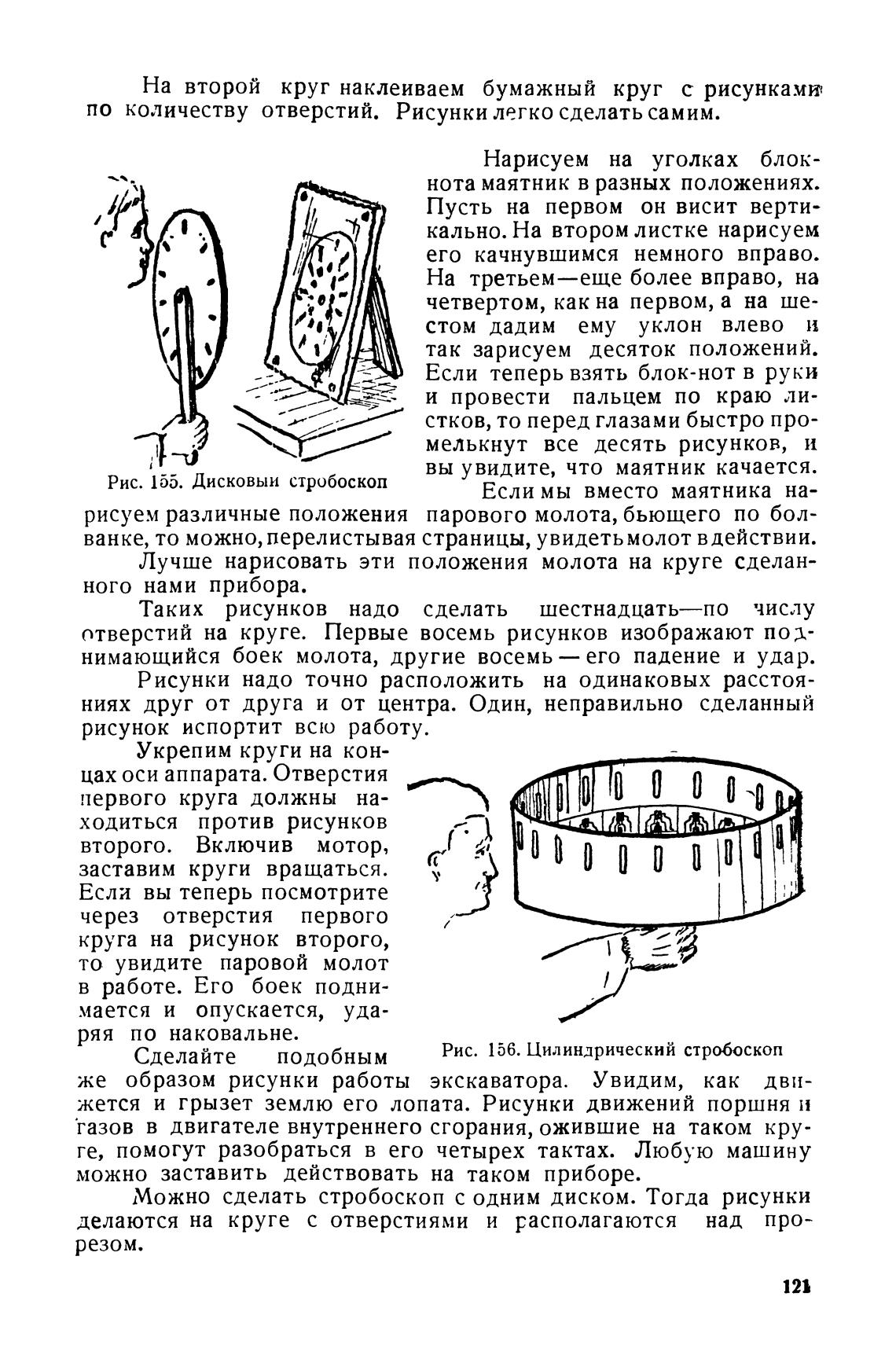

Рис. 155. Дисковыи стробоскоп

Если мы вместо маятника на-

рисуем различные положения парового молота, бьющего по бол-

ванке, то можно, перелистывая страницы, увидетьмолот вдействии.

Лучше нарисовать эти положения молота на круге сделан-

ного нами прибора.

Таких рисунков надо сделать шестнадцать—по числу

отверстий на круге. Первые восемь рисунков изображают под-

нимающийся боек молота, другие восемь — его падение и удар.

Рисунки надо точно расположить на одинаковых расстоя-

ниях друг от друга и от центра.

рисунок испортит всю работу.

Один, неправильно сделанный

Укрепим круги на кон-

цах оси аппарата. Отверстия

первого круга должны на-

ходиться против рисунков

второго. Включив мотор,

заставим круги вращаться.

Если вы теперь посмотрите

через отверстия первого

круга на рисунок второго,

то увидите паровой молот

в работе. Его боек подни-

мается и опускается, уда-

ряя по наковальне.

Сделайте

подобным

Рис. 156. Цилиндрический стробоскоп

же образом рисунки работы экскаватора. Увидим, как дви-

жется и грызет землю его лопата. Рисунки движений поршня и

•газов в двигателе внутреннего сгорания, ожившие на таком кру-

ге, помогут разобраться в его четырех тактах. Любую машину

можно заставить действовать на таком приборе.

Можно сделать стробоскоп с одним диском. Тогда рисунки

делаются на круге с отверстиями и располагаются над про-

резом.
