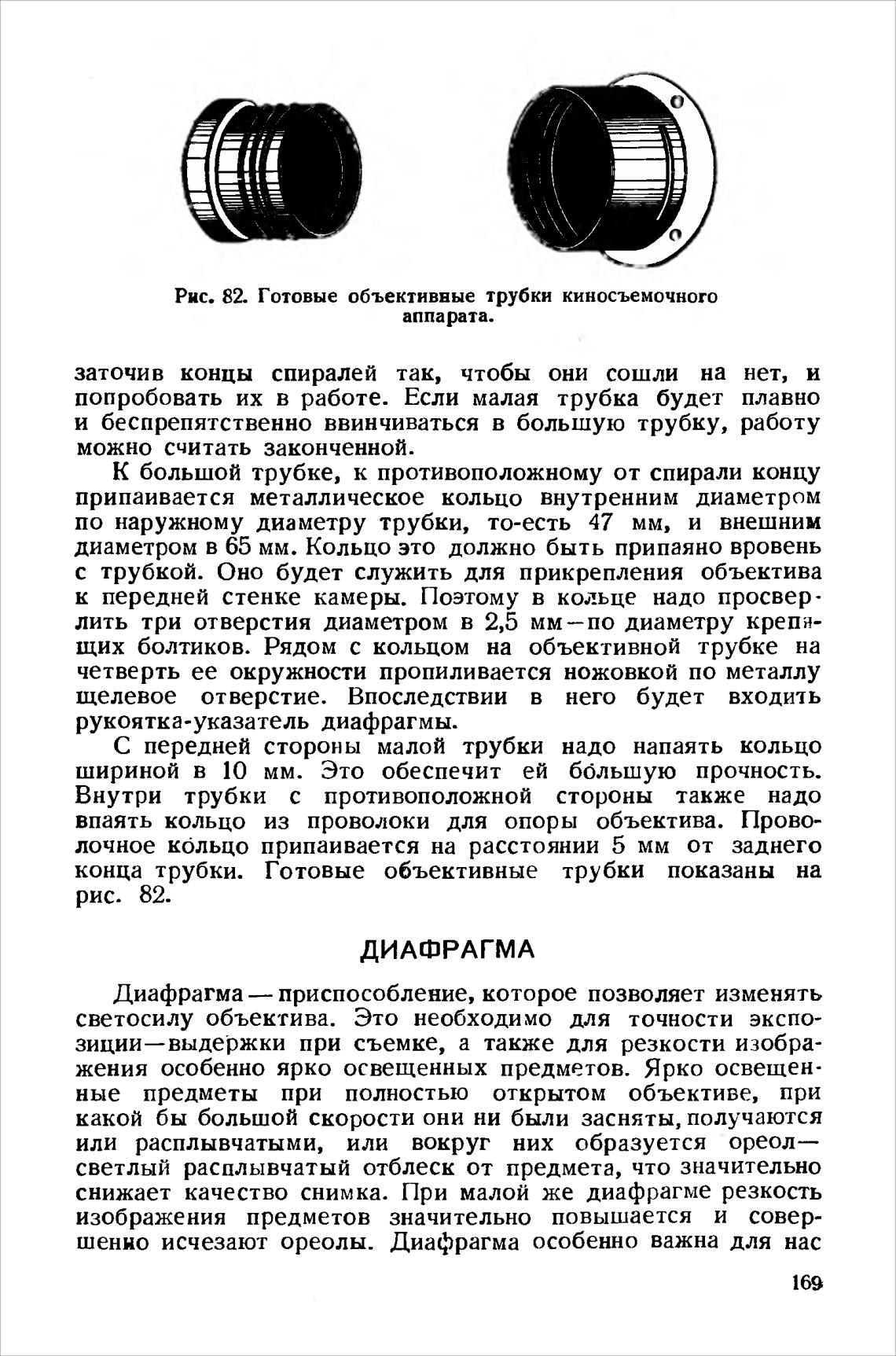

Рис. 82. Готовые объективные трубки

аппарата.

заточив концы спиралей так, чтобы они сошли на нет, и

попробовать их в работе. Если малая трубка будет плавно

и беспрепятственно ввинчиваться в большую трубку, работу

можно считать законченной.

К большой трубке, к противоположному от спирали концу

припаивается металлическое кольцо внутренним диаметром

по наружному диаметру трубки, то-есть 47 мм, и внешним

диаметром в 65 мм. Кольцо это должно быть припаяно вровень

с трубкой. Оно будет служить для прикрепления объектива

к передней стенке камеры. Поэтому в кольце надо просвер•

лить три отверстия диаметром в 2,5 мм—по диаметру крепя-

щих болтиков. Рядом с кольцом на объективной трубке на

четверть ее окружности пропиливается ножовкой по металлу

щелевое отверстие. Впоследствии в него будет

рукоятка-указатель диафрагмы.

С передней стороны малой трубки надо напаять кольцо

шириной в 10 мм. Это обеспечит ей большую прочность.

Внутри трубки с противоположной стороны также надо

впаять кольцо из проволоки для опоры объектива. Прово-

лочное кольцо припаивается на расстоянии 5 мм от заднего

конца трубки. Готовые объективные трубки показаны на

рис. 82.

ДИАФРАГМА

Диафрагма — приспособление, которое позволяет изменять

светосилу объектива. Это необходимо для точности экспо-

зиции—выдержки при съемке, а также для резкости изобра-

жения особенно ярко освещенных предметов. Ярко освещен-

ные предметы при полностью открытом объективе, при

какой бы большой скорости они ни были засняты, получаются

или расплывчатыми, или вокруг них образуется ореол—

светлый расплывчатый отблеск от предмета, что значительно

снижает качество снимка. При малой же диафрагме резкость

изображения предметов значительно повышается и совер-

шенно исчезают ореолы. Диафрагма особенно важна для нас

169
