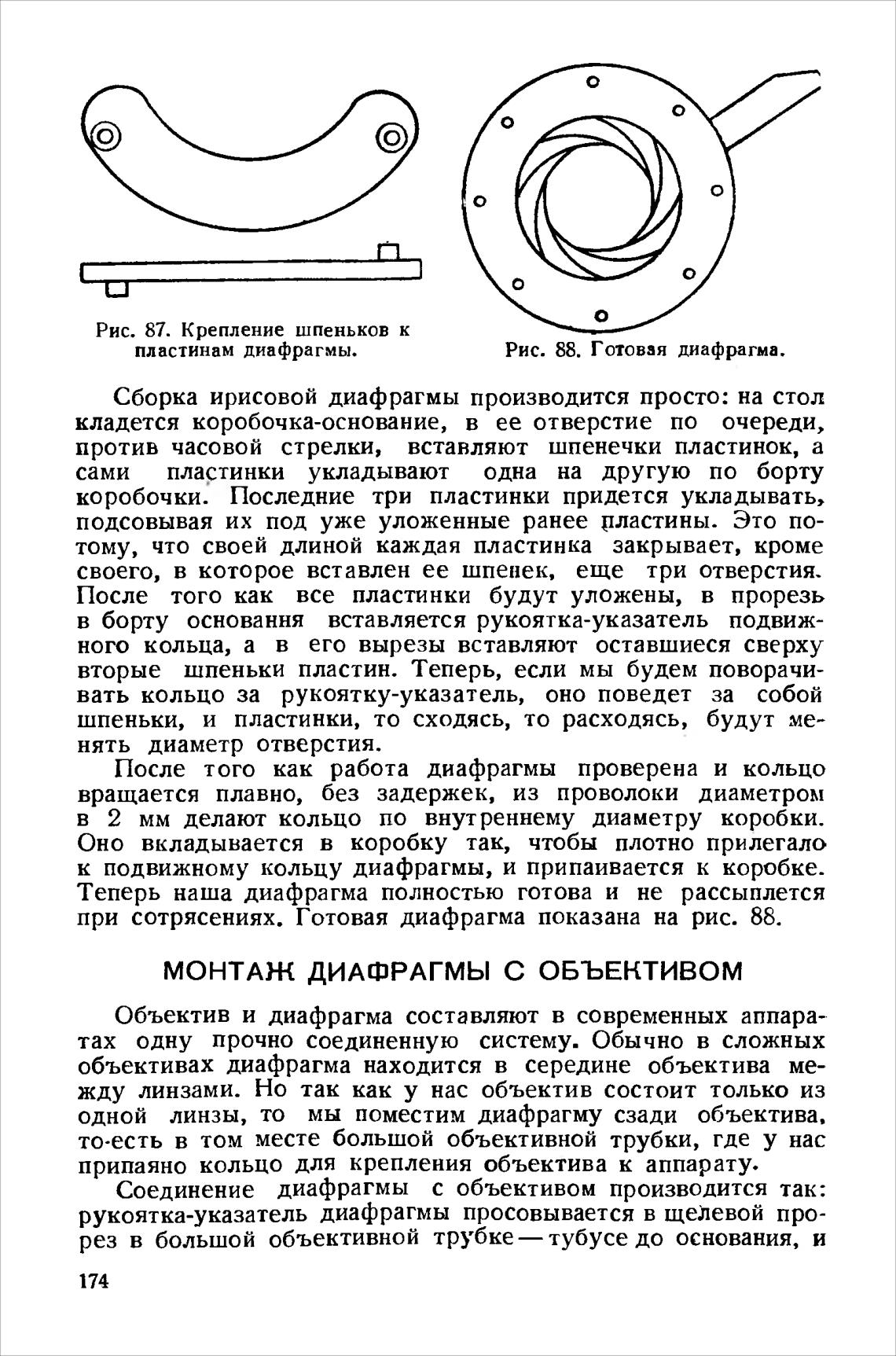

Рис. 87. Крепление шпеньков к

пластинам диафрагмы.

Рис. 88. Готовая диафрагма.

Сборка ирисовой диафрагмы производится просто: на стол

кладется коробочка-основание, в ее отверстие по очереди,

против часовой стрелки, вставляют шпенечки пластинок, а

сами пластинки укладывают одна на другую по борту

коробочки. Последние три пластинки придется укладывать,

подсовывая их под уже уложенные ранее пластины. Это по-

тому, что своей длиной каждая пластинка закрывает, кроме

своего, в которое вставлен ее шпенек, еще три отверстия.

После того как все пластинки будут уложены, в прорезь

в борту основання вставляется рукоятка-указатель подвиж-

ного кольца, а в его вырезы вставляют оставшиеся сверху

вторые шпеньки пластин. Теперь, если мы будем поворачи-

вать кольцо за рукоятку-указатель, оно поведет за собой

шпеньки, и пластинки, то сходясь, то расходясь, будут ме-

нять диаметр отверстия.

После того как работа диафрагмы проверена и кольцо

вращается плавно, без задержек, из проволоки диаметром

в 2 мм делают кольцо по внут реннему диаметру коробки.

Оно вкладывается в коробку так, чтобы плотно прилегало

к подвижному кольцу диафрагмы, и припаивается к коробке-

Теперь наша диафрагма полностью готова и не рассыплется

при сотрясениях. Готовая диафрагма показана на рис. 88.

МОНТАЖ ДИАФРАГМЫ С ОБЪЕКТИВОМ

Объектив и диафрагма составляют в современных аппара-

тах одну прочно соединенную систему. Обычно в сложных

объективах диафрагма находится в середине объектива ме-

жду линзами. Но так как у нас объектив состоит только из

одной линзы, то мы поместим диафрагму сзади объектива,

то•есть в том месте большой объективной трубки, где у нас

припаяно кольцо для крепления объектива к аппарату.

Соединение диафрагмы с объективом производится так:

рукоятка-указатель диафрагмы просовывается в щелевой про-

рез в большой объективной трубке— тубусе до основания, и
