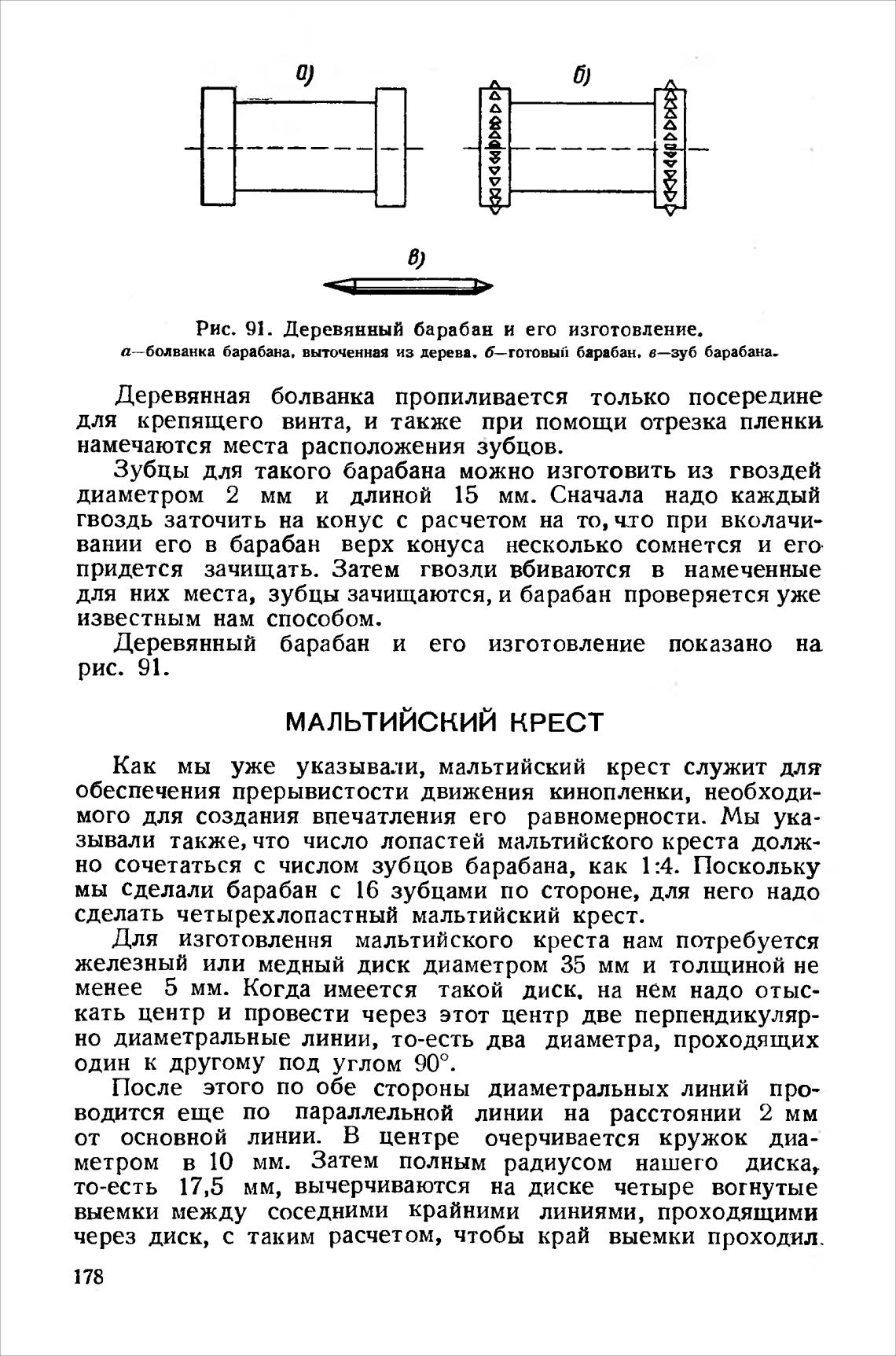

Рис. 91. Деревянный барабан и его изготовление.

а—болванка барабана. выточенная из дек*ва. 6—готовый барабан. в—зуб барабана-

Деревянная болванка пропиливается только посередине

для крепящего винта, и также при помощи отрезка пленки

намечаются места расположения зубцов.

Зубцы для такого барабана можно изготовить из гвоздей

диаметром 2 мм и длиной 15 мм. Сначала надо каждый

гвоздь заточить на конус с расчетом на то, что при вколачи-

вании его в барабан верх конуса несколько сомнется и его

придется зачищать. Затем гвозди вбиваются в намеченные

для них места, зубцы зачищаются, и барабан проверяется уже

известным нам способом.

Деревянный барабан и его изготовление показано на

рис. 91.

МАЛЬТИЙСКИЙ КРЕСТ

Как мы уже указывали, мальтийский крест служит для

обеспечения прерывистости движения кинопленки, необходи-

мого для создания впечатления его равномерности. Мы ука-

зывали также, что число лопастей мальтийского креста долж-

но сочетаться с числом зубцов барабана, как 1:4. Поскольку

мы сделали барабан с 16 зубцами по стороне, для него надо

сделать четырехлопастный мальтийский крест.

Для изготовлення мальтийского креста нам потребуется

железный или медный диск диаметром 35 мм и толщиной не

менее 5 мм. Когда имеется такой диск, на нем надо отыс-

кать центр и провести через этот центр две перпендикуляр-

но диаметральные линии, то-есть два диаметра, проходящих

один к другому под углом 900.

После этого по обе стороны диаметральных линий про-

водится еще по параллельной линии на расстоянии 2 мм

от основной линии. В центре очерчивается кружок диа-

метром в 10 мм. Затем полным радиусом нашего диска,

то-есть 17,5 мм, вычерчиваются на диске четыре вогнутые

выемки между соседними крайними линиями, проходящими

через диск, с таким расчетом, чтобы край выемки проходил.

178
