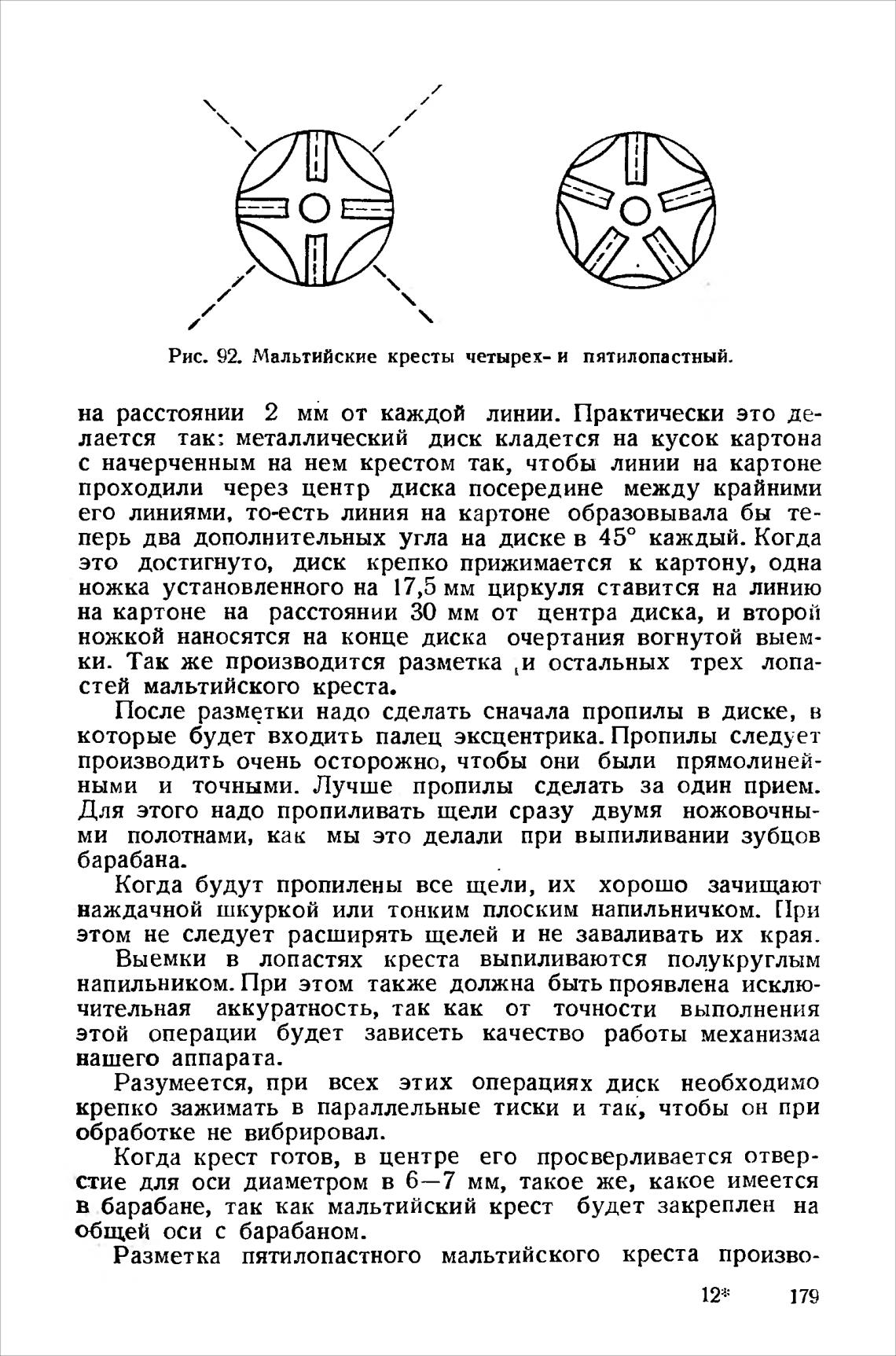

Рис. 92 Мальтийские кресты четырех- и пятилопастный.

на расстоянии 2 мм от каждой линии. Практически это де-

лается так: металлический диск кладется на кусок картона

с начерченным на нем крестом так, чтобы линии на картоне

проходили через центр диска посередине между крайними

его линиями, то-есть линия на картоне образовывала бы те-

перь два дополнительных угла на диске в 450 каждый. Когда

это достигнуто, диск крепко прижимается к картону, одна

ножка установленного на 17,5 мм циркуля ставится на линию

на картоне на расстоянии 30 мм от центра диска, и второй

ножкой наносятся на конце диска очертания вогнутой выем-

ки. Так же производится разметка , и остальных трех лопа-

стей мальтийского креста.

После разметки надо сделать сначала пропилы в диске, в

которые будет входить палец эксцентрика. Пропилы следует

производить очень осторожно, чтобы они были прямолиней-

ными и точными. Лучше пропилы сделать за один прием.

Для этого надо пропиливать щели сразу двумя ножовочны-

ми полотнами, как мы это делали при выпиливании зубцов

барабана.

Когда будут пропилены все щели, их хорошо зачищают

наждачной шкуркой или тонким плоским напильничком. [1ри

этом не следует расширять щелей и не заваливать их края.

Выемки в лопастях креста выпиливаются полукруглым

напильником. При этом также должна быть проявлена исклю-

чительная аккуратность, так как от точности выполнения

этой операции будет зависеть качество работы механизма

нашего аппарата.

Разумеется, при всех этих операциях диск необходимо

крепко зажимать в параллельные тиски и так, чтобы он при

обработке не вибрировал.

Когда крест готов, в центре его просверливается отвер-

стие для оси диаметром в 6—7 мм, такое же, какое имеется

в барабане, так как мальтийский крест будет закреплен на

общей оси с барабаном.

Разметка пятилопастного мальтийского креста произво-
