в тиски и осторожно по на-

меченным линиям делают

ровные пропилы до пунк-

тирной окружности. По-

сле того как все пропилы

будут готовы, их необхо-

димо тщательно зачистить

мелким напильником или на-

ждачной шкуркой так, что-

бы они не имели заусенцев

или неровностей в прорезях.

Самой трудной частью

ирисовой диафрагмы явля-

ются пластинки. Нам надо

иметь их 8, но лучше сде-

лать диафрагму в 12 или

16 пластин. Однако для

начала мы ограничимся во-

семью пластинами.

о

о

о

о

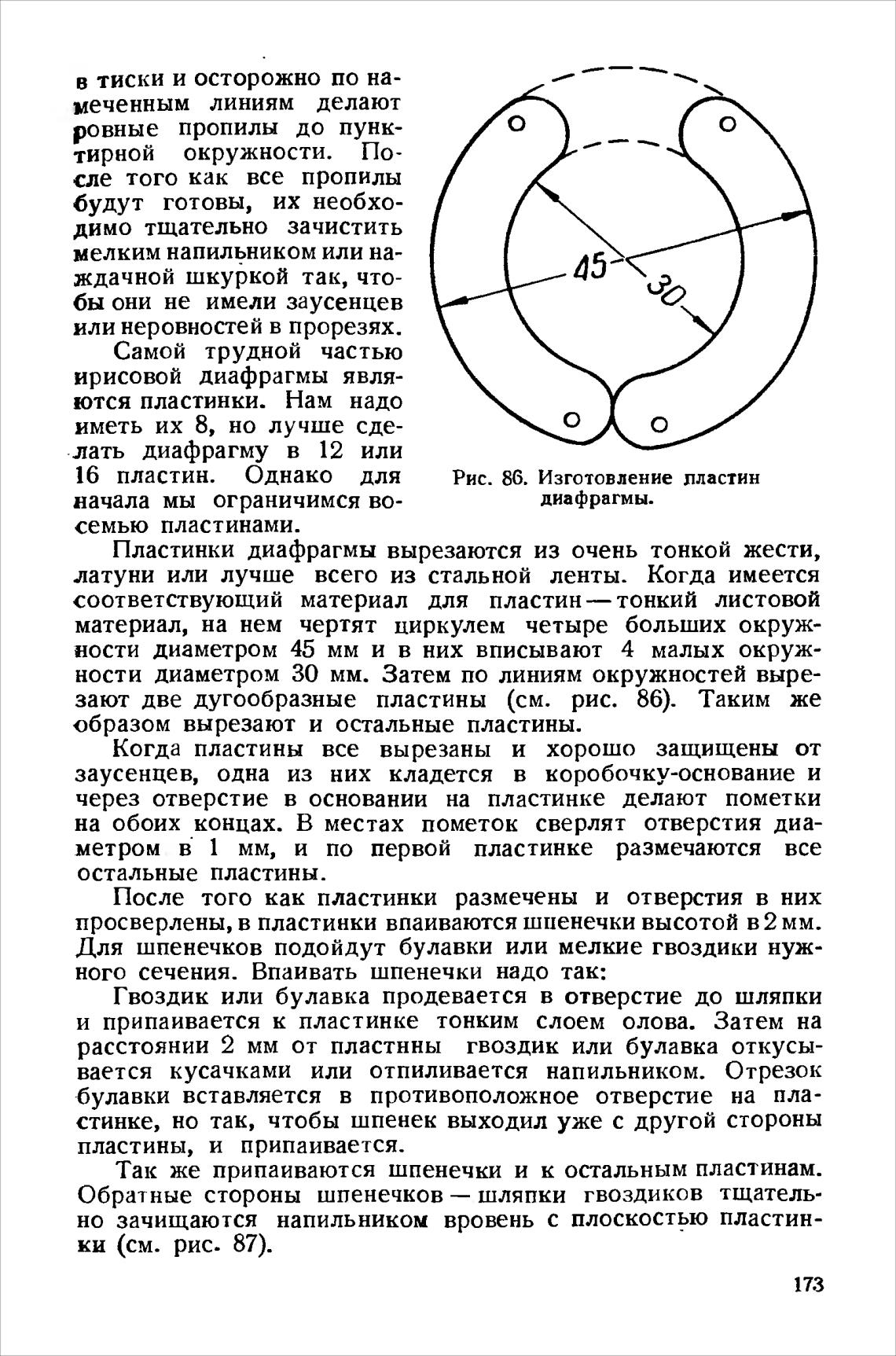

Рис. 86. Изготовление пластин

диафрагмы.

Пластинки диафрагмы вырезаются из очень тонкой жести,

латуни или лучше всего из стальной ленты. Когда имеется

соответствующий материал для пластин — тонкий листовой

материал, на нем чертят циркулем четыре больших окруж-

ности диаметром 45 мм и в них вписывают 4 малых окруж-

ности диаметром 30 мм. Затем по линиям окружностей выре-

зают две дугообразные пластины (см. рис. 86). Таким же

образом вырезают и остальные пластины.

Когда пластины все вырезаны и хорошо защищены от

заусенцев, одна из них кладется в коробочку-основание и

через отверстие в основании на пластинке делают пометки

на обоих концах. В местах пометок сверлят отверстия диа-

метром в 1 мм, и по первой пластинке размечаются все

остальные пластины.

После того как пластинки размечены и отверстия в них

просверлены, в пластинки впаиваются шпенечки высотой в 2 мм.

Для шпенечков подойдут булавки или мелкие гвоздики нуж-

ного сечения. Впаивать шпенечки надо так:

Гвоздик или булавка продевается в отверстие до шляпки

и припаивается к пластинке тонким слоем олова. Затем на

расстоянии 2 мм от пластнны гвоздик или булавка откусы-

вается кусачками или отпиливается напильником. Отрезок

булавки вставляется в противоположное отверстие на пла-

стинке, но так, чтобы шпенек выходил уже с другой стороны

пластины, и припаивается.

Так же припаиваются шпенечки и к остальным пластинам.

Обратные стороны шпенечков — шляпки гвоздиков тщатель-

но зачищаются напильником вровень с плоскостью пластин-

ки (см. рис. 87).
