в 30 мм диаметром. Делать этр надо как можно осторожнее»
чтобы не вырубить площадь за границей круга- Затем отвер-
стие зачищается полукруглым напильником так, чтобы оно
имело форму ровного круга и на бортах не было бы заусен-
цев.
Когда эта работа сделана, пластинка вырезается по внеш-
нему кругу. Таким образом мы получим основание коро-
бочки (см. рис. 84а). После этого из той же жести надо
вырезать полоску длиной в 135 мм и шнриной в 5 мм (см.
рис. 846). Полоска б свертывается в кольцо таким образом,
чтобы один край ее зашел за другой на 5 мм. При этом
основание коробочки плотно войдет в кольцо. Убедившись
в этом, кольцо спаивают и после, вложив в него основание
так, чтобы оно было вровень с одним из бортов кольца,
припаивают к нему по всей окружности- Готовая коробочка
показана на рис. 848-
В тех случаях, когда имеется готовая коробочка, в ней
нужно отыскать центр. Затем из этого центра циркулем
намечаются две окружности диаметрами 30 мм и 38 мм; про-
водятся, как и в первом случае, четыре диаметральных
линии через центр. В местах пересечения линий с большей
окружностью делаются отверстия диаметром в мм и вы-
резается дно по малой окружности 30 мм.
В борту коробочки на четверть ее окружности делается
сквозной пропил, в который впоследствии будет вставляться
рукоятка-указатель подвижного кольца.
Второй, не менее точной и важной деталью диафрагмы
является вращающееся кольцо, при помощи которого при-
водятся в движение пластины диафрагмы. Делается оно из
толстой листовой латуни, меди
или жести толщиной в 1,5—
2 мм, по рис. 85. Разметка
П
45

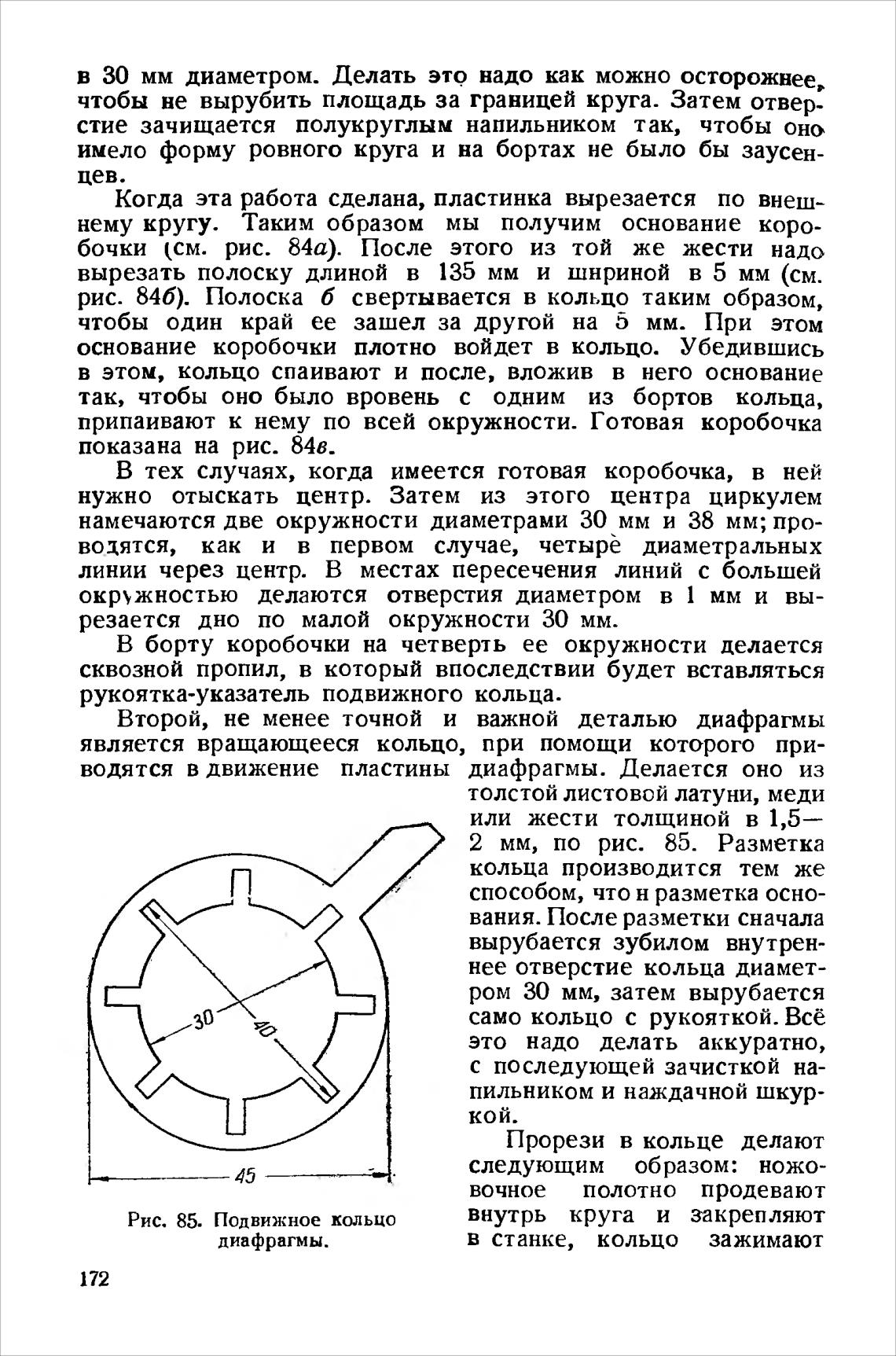

Рис. 85. Подвижное кольцо
диафрагмы.
172
кольца производится тем же
способом, что н разметка осно-
вания. После разметки сначала
вырубается зубилом внутрен-
нее отверстие кольца диамет-
ром 30 мм, затем вырубается
само кольцо с рукояткой. Все
это надо делать аккуратно,
с последующей зачисткой на-
пильником и наждачной шкур-
кой.
Прорези в кольце делают
следующим образом: ножо-
вочное полотно продевают
внутрь круга и закрепляют
в станке, кольцо зажимают
