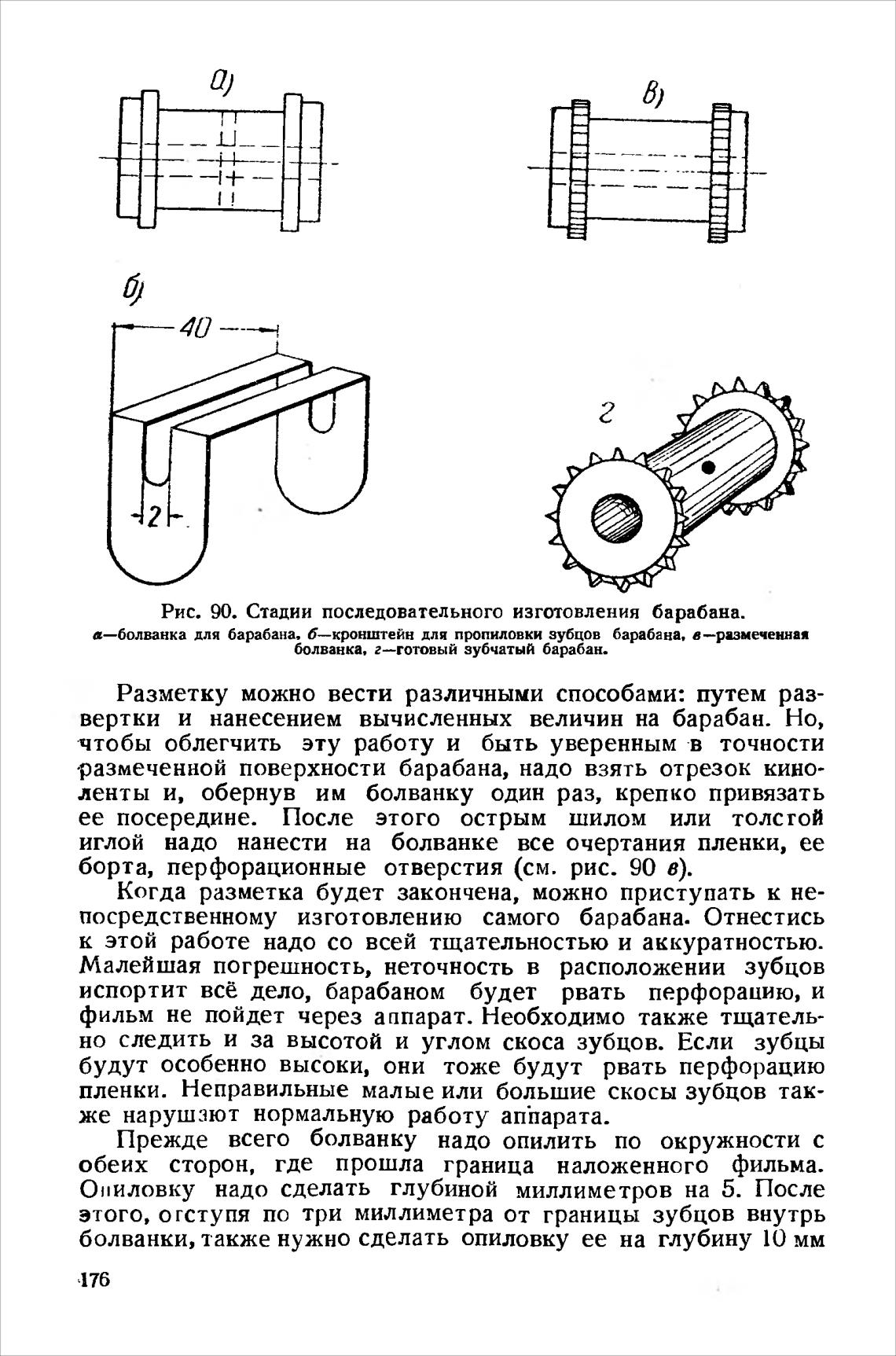

Рис. 90. Стадии последовательного изготовления барабана.

а—болванка для барабана. б—кронштейн для пропиловки зубцов барабана, в—размеченная

болванка, г—готовый зубчатый барабан.

Разметку можно вести различными способами: путем раз-

вертки и нанесением вычисленных величин на барабан. Но,

чтобы облегчить эту работу и быть уверенным в точности

размеченной поверхности барабана, надо взять отрезок кино-

ленты и, обернув им болванку один раз, крепко привязать

ее посередине. После этого острым шилом или толстой

иглой надо нанести на болванке все очертания пленки, ее

борта, перфорационные отверстия (см. рис. 90 в).

Когда разметка будет закончена, можно приступать к не-

посредственному изготовлению самого барабана. Отнестись

к этой работе надо со всей тщательностью и аккуратностью.

Малейшая погрешность, неточность в расположении зубцов

испортит всё дело, барабаном будет рвать перфорацию, и

фильм не пойдет через аппарат. Необходимо также тщатель-

но следить и за высотой и углом скоса зубцов. Если зубцы

будут особенно высоки, они тоже будут рвать перфорацию

пленки. Неправильные малые или большие скосы зубцов так-

же нарушают нормальную работу апћарата.

Прежде всего болванку надо опилить по окружности с

обеих сторон, где прошла граница наложенного фильма.

Опиловку надо сделать глубиной миллиметров на 5. После

этого, огступя по три миллиметра от границы зубцов внутрь

болванки, также нужно сделать опиловку ее на глубину 10 мм

,176
