дится тем же способом, с соблюдением тех же правил и

последовательности его обработки, как и при изготовлении

четырехлопастного креста.

Чертежи мальтийских крестов даны на рис. 92.

ЭКСЦЕНТРИК

Эксцентрик—неотъемлемая часть мальтийской системы.

Поэтому без него, при наличии одного мальтийского креста,

не получится нужного результата. Эксцентрик также обеспе-

чивает своей работой прерывистое движение кинопленки.

для изготовления эксцентрика потребуется два металли-

ческих диска толщиной в 5 мм каждый и диаметром один

35 мм, другой 50 мм. Еще нам нужно будет для пальца экс-

центрика гвоздь или небольшой кусок железной проволоки

диаметром 4 мм.

После определения центров на дисках, в них сразу же

просверливаются отверстия для оси диаметром в 6—7 мм и

на расстоянии 10 мм от них по обе стороны еще по отвер-

стию диаметром 3—4 мм—для заклепок.

В малом диске выпиливается вогнутая выемка, как у ло-

пасти мальтийского креста. Центр этой выемки, то-есть са-

мая нижняя его часть, должна находиться как раз на границе

четвертой части диаметра диска. Вычерчивать выемку надо

тем же способом, что и у мальтийского креста, по тому же

радиусу, который имеет сам диск, то-есть 17,5 мм.

Когда после зачистки наждачной шкуркой, малый диск,

теперь уже имеющий форму полумесяца, будет готов, он

накладывается на большой диск и оба скрепляются заклеп-

ками через малые отверстия.

Против центра выемки малого диска, на расстоянии 2 мм

от места, где должен был бы проходить борт окружности

малого диска, делается пометка и просверливается отверстие

О

о

О

о

О

О

Вид сбоку

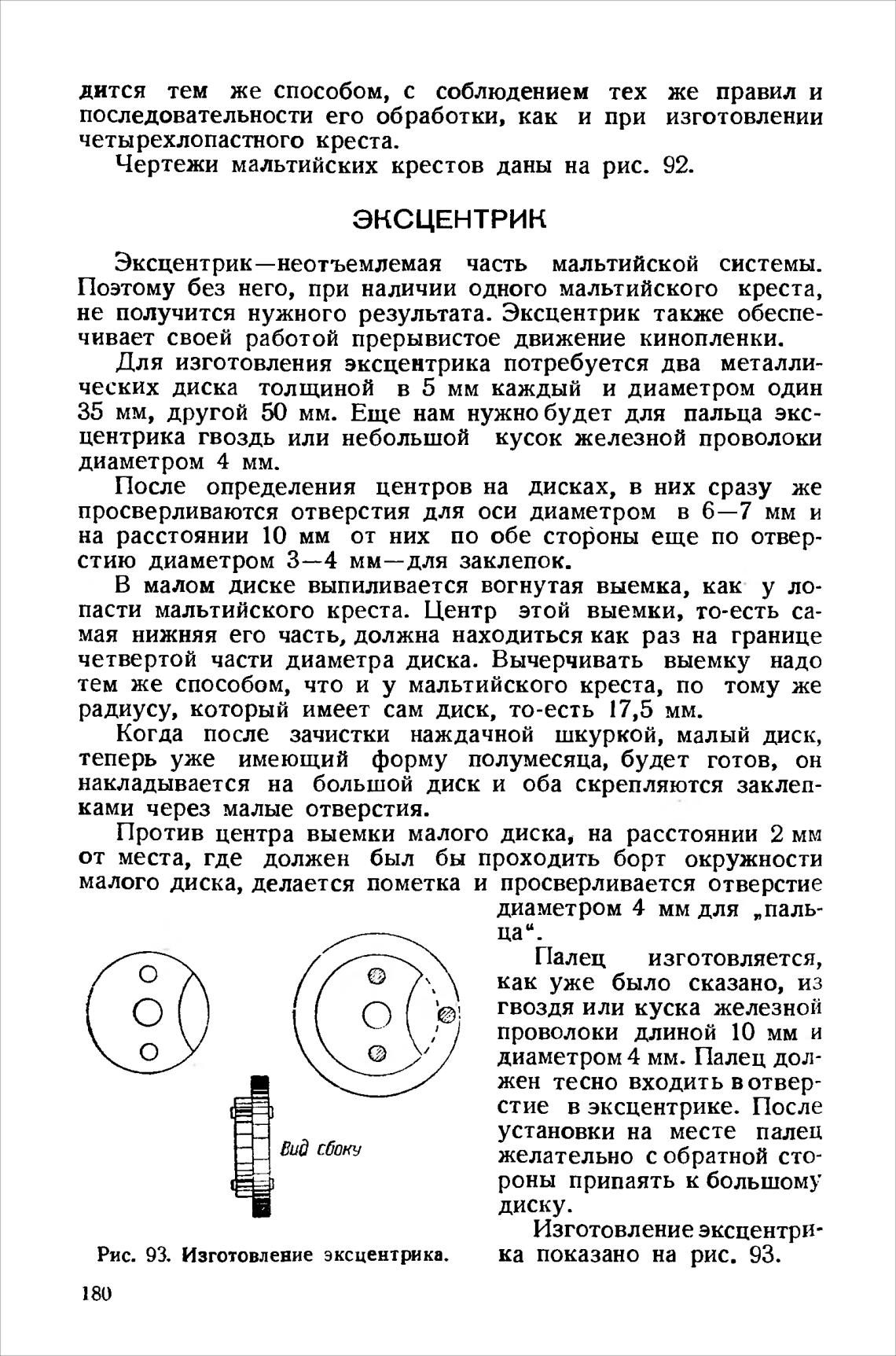

Рис. 93. Изготовление эксцентрика.

180

диаметром 4 мм для „паль-

ца “ -

Палец изготовляется,

как уже было сказано, из

гвоздя или куска железной

проволоки длиной 10 мм и

диаметром 4 мм. Палец дол-

жен тесно входить в отвер-

стие в эксцентрике. После

установки на месте палец

желательно с обратной сто-

роны припаять к большому

диску.

Изготовление эксцентри-

ка показано на рис. 93.
