для крепящего болтика. Отверстие надо делать с таким рас-

четом, чтобы фонарь, прикрепленный при помощи болтика к

задней стенке корпуса аппарата, своим конденсором совпа-

дал с отверстием в стенке аппарата.

ШТАТИВ

Для нормальной работы аппарата, особенно при кино-

съемке, необходим штатив. Можно для этой цели использо-

вать и готовый штатив. Но штатив, который употребляется

для фотоаппаратов, для нас непригоден — очень легок. Как

при съемке, так и при проекции такой штатив будет подра-

гивать, а это совершенно недопустимо. Поэтому из готовых

штативов мы сможем применить только тяжелые штативы,

употребляемые землемерами.

Если нет готового штатива, придется его сделать самому.

Прежде всего надо изготовить головку для штатива. Она

выпиливается из толстой березовой доски по рис. 127 а.

Доску лучше взять толщиной 5—7 см. А еще лучше, если

головку сделать сборной из фанерных деталей. Такая голов-

ка будет очень прочной. Кружок головки (рис. 127 б) выпи-

ливается из толстой фанеры.

В центре выступов головки просверливаются сквозные

отверстия диаметром 8—10 мм, а в центре головки снизу

прикрепляется штативный винт „в“ при помощи планки

(см. рис. 127).

Ножки штатива должны быть устойчивыми, и потому их

надо делать также из толстых сухих березовых досок по

рис. 127 д. В верхних концах ножек, где сделаны пропилы

для выступов головки штатива, также надо просверлить

О

Д)

О

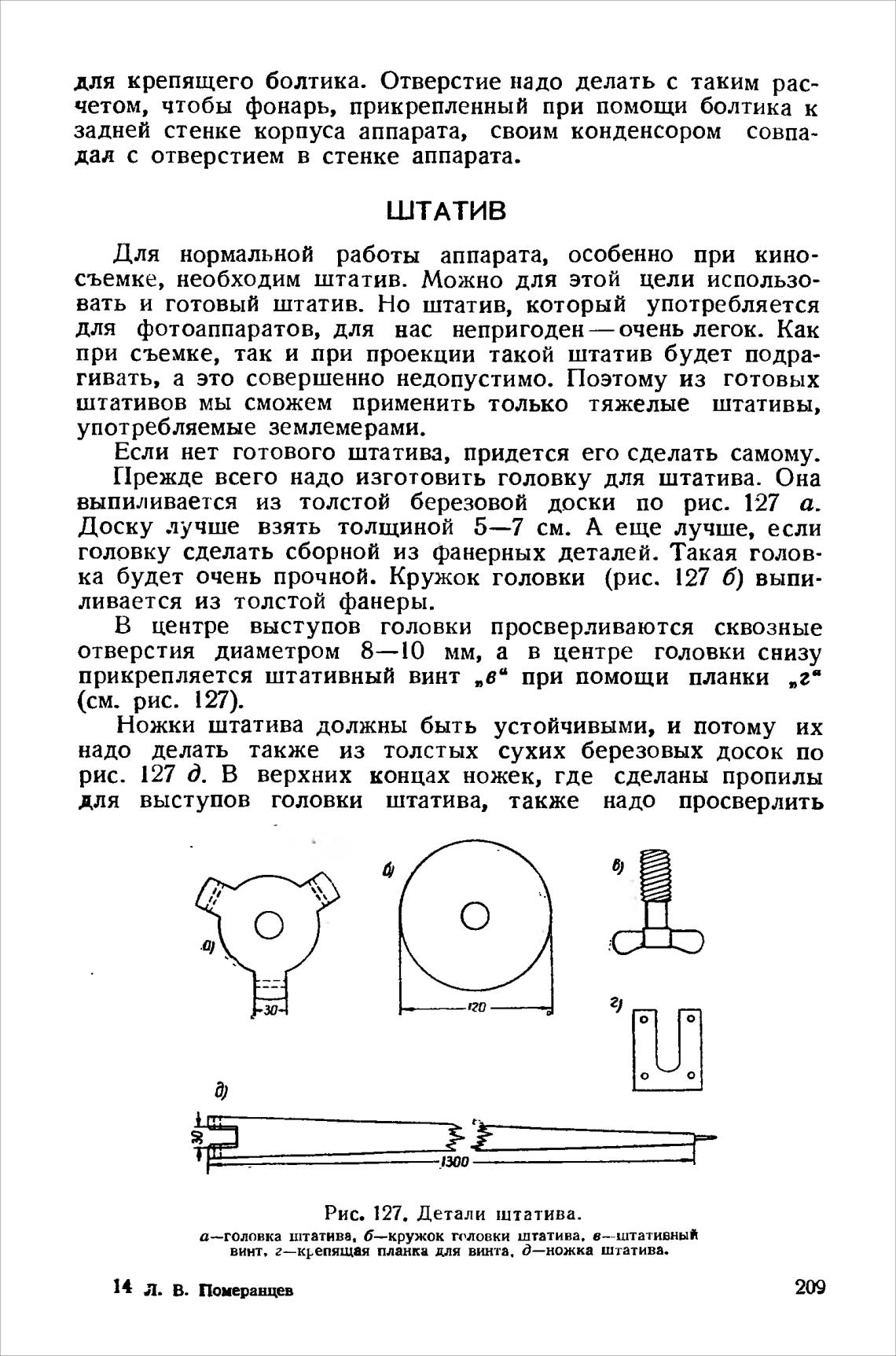

Рис. 127. Детали штатива.

а—головка штатива. б—кружок головки штатива, в—штативный

винт, г—крепящая планка для винта. Д—ножка штатива.
