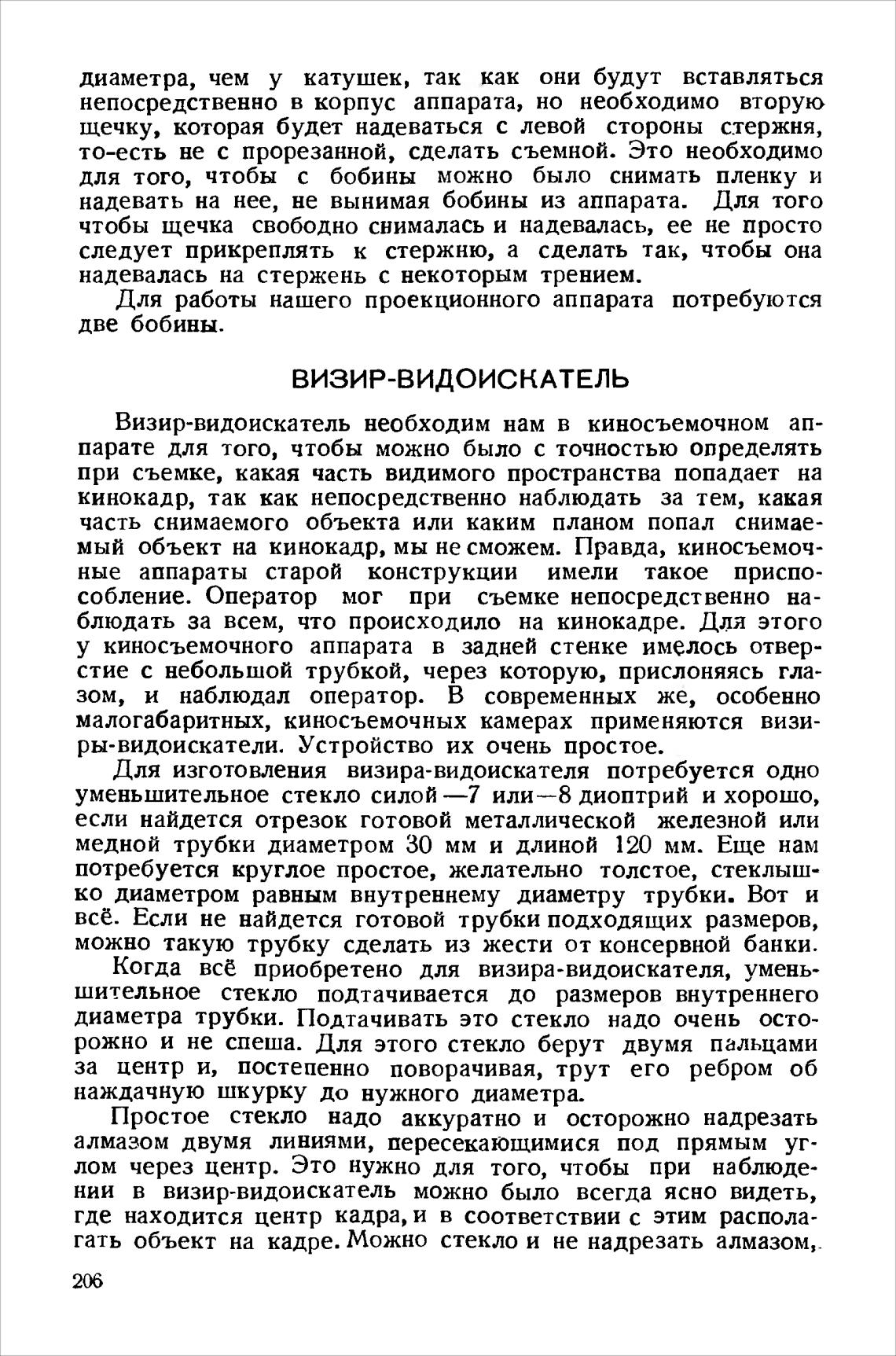

диаметра, чем у катушек, так как они будут вставляться

непосредственно в корпус аппарата, но необходимо вторую

щечку, которая будет надеваться с левой стороны стержня,

то-есть не с прорезанной, сделать съемной. Это необходимо

для того, чтобы с бобины можно было снимать пленку и

надевать на нее, не вынимая бобины из аппарата. для того

чтобы щечка свободно снималась и надевалась, ее не просто

следует прикреплять к стержню, а сделать так, чтобы она

надевалась на стержень с некоторым трением.

Для работы нашего проекционного аппарата потребуются

две бобины.

ВИЗИР-ВИДОИСКАТЕЛЬ

Визир-видоискатель необходим нам в киносъемочном ап-

парате для того, чтобы можно было с точностью определять

при съемке, какая часть видимого пространства попадает на

кинокадр, так как непосредственно наблюдать за тем, какая

часть снимаемого объекта или каким планом попал снимае-

мый объект на кинокадр, мы не сможем. Правда, киносъемоч-

ные аппараты старой конструкции имели такое приспо-

собление. Оператор мог при съемке непосредственно на-

блюдать за всем, что происходило на кинокадре. Для этого

у киносъемочного аппарата в задней стенке имелось отвер-

стие с небольшой трубкой, через которую, прислоняясь гла-

зом, и наблюдал оператор. В современных же, особенно

малогабаритных, киносъемочных камерах применяются визи-

ры-видоискатели. Устройство их очень простое.

Для изготовления визира-видоискателя потребуется одно

уменьшительное стекло силой —7 или—8 диоптрий и хорошо,

если найдется отрезок готовой металлической железной или

медной трубки диаметром 30 мм и длиной 120 мм. Еще нам

потребуется круглое простое, желательно толстое, стеклыш-

ко диаметром равным внутреннему диаметру трубки. Вот и

всё. Если не найдется готовой трубки подходящих размеров,

можно такую трубку сделать из жести от консервной банки.

Когда всё приобретено для визира-видоискателя, умень-

шительное стекло подтачивается до размеров внутреннего

диаметра трубки. Подтачивать это стекло надо очень осто-

рожно и не спеша. Для этого стекло берут двумя пальцами

за центр и, постепенно поворачивая, трут его ребром об

наждачную шкурку до нужного диаметра.

Простое стекло надо аккуратно и осторожно надрезать

алмазом двумя линиями, пересекающимися под прямым уг-

лом через центр. Это нужно для того, чтобы при наблюде-

нии в визир-видоискатель можно было всегда ясно видеть,

где находится центр кадра, и в соответствии с этим распола-

гать объект на кадре. Можно стекло и не надрезать алмазом,
