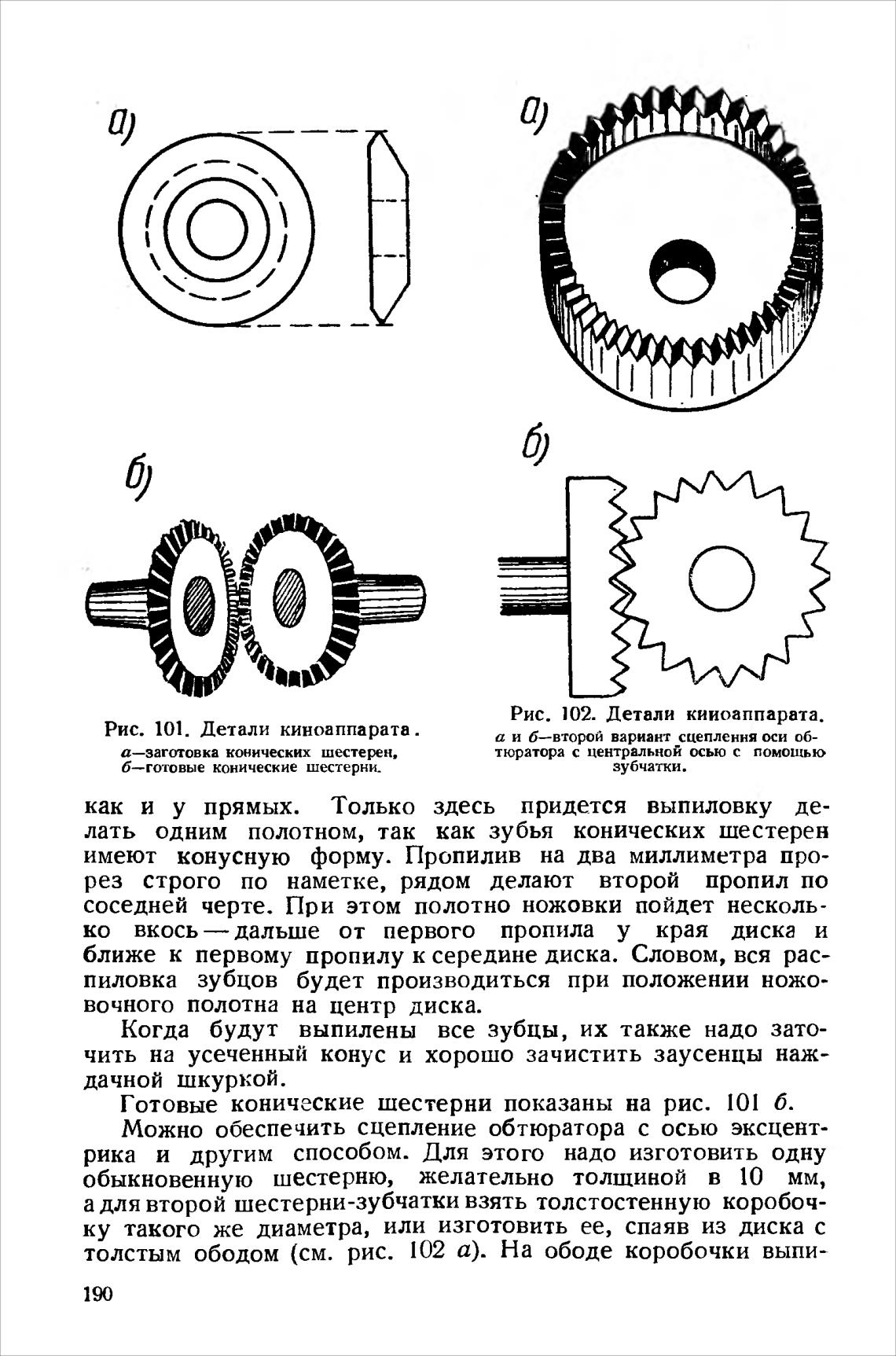

Рис. 101. Детали киноаппарата .

а—заготовка конических шестцм•ъ

б—готовые конические шестерни-

Рис. 102. Детали кииоаппарата.

а и б—второй вариант сцепления об-

тюратора с центральной с помощью

зубчатки.

как и у прямых. Только здесь придется выпиловку де-

лать одним полотном, так как зубья конических шестерен

имеют конусную форму. Пропилив на два миллиметра про-

рез строго по наметке, рядом делают второй пропил по

соседней черте. При этом полотно ножовки пойдет несколь-

ко вкось — дальше от первого пропила у края диска и

ближе к первому пропилу к середине диска. Словом, вся рас-

пиловка зубцов будет производиться при положении ножо-

вочного полотна на центр диска.

Когда будут выпилены все зубцы, их также надо зато-

чить на усеченный конус и хорошо зачистить заусенцы наж-

дачной шкуркой.

Готовые конические шестерни показаны на рис. б.

Можно обеспечить сцепление обтюратора с осью эксцент-

рика и другим способом. Для этого надо изготовить одну

обыкновенную шестерню, желательно толщиной в 10 мм,

а для второй шестерни-зубчатки взять толстостенную коробоч-

ку такого же диаметра, или изготовить ее, спаяв из диска с

толстым ободом (см. рис. 102 а). На ободе коробочки выпи-
