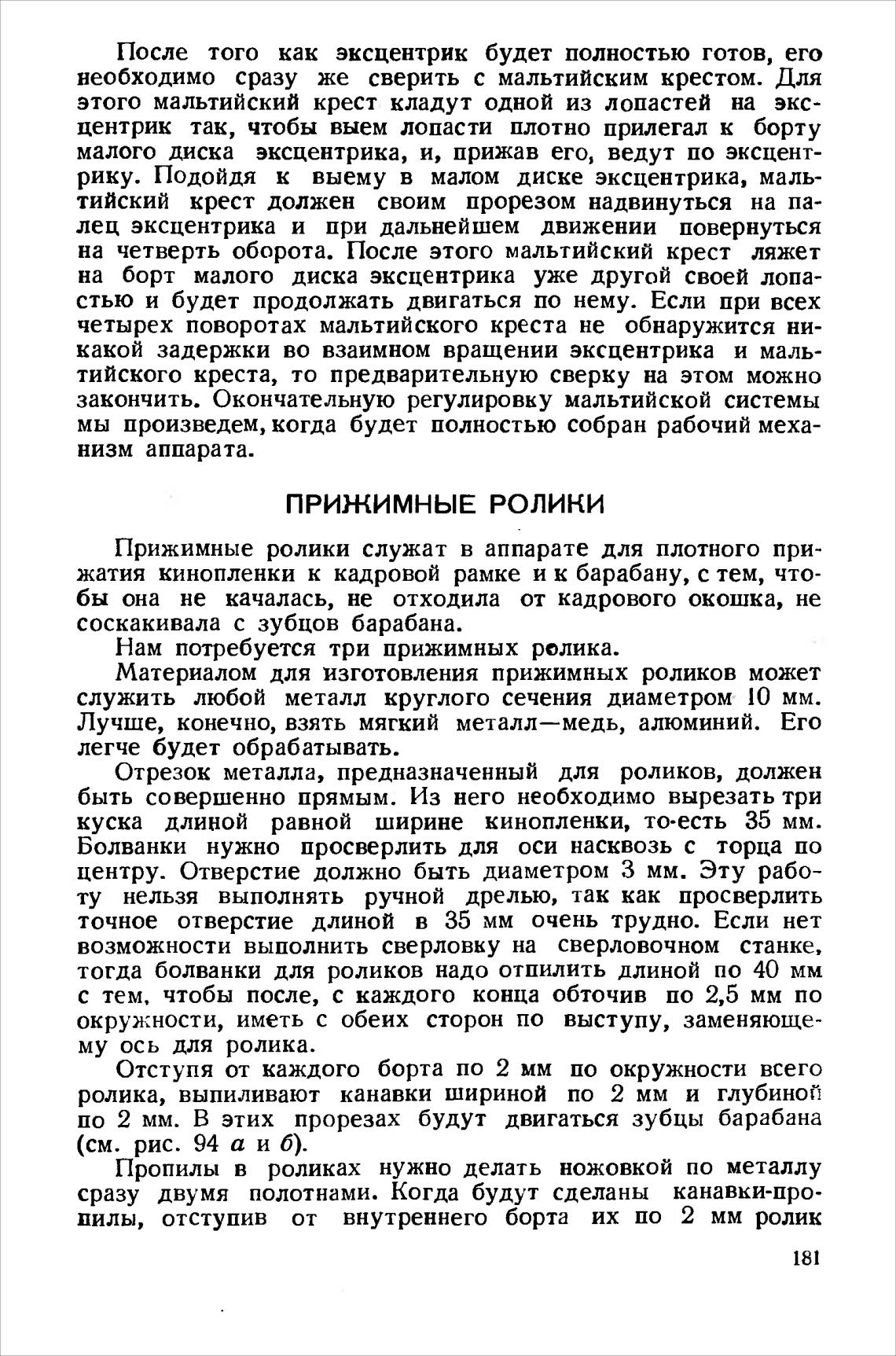

После того как эксцентрик будет полностью готов, его

необходимо сразу же сверить с мальтийским крестом. Для

этого мальтийский крест кладут одной из лопастей на экс-

центрик так, чтобы выем лопасти плотно прилегал к борту

малого диска эксцентрика, и, прижав его, ведут по эксцент-

рику. Подойдя к выему в малом диске эксцентрика, маль-

тийский крест должен своим прорезом надвинуться на па-

лец эксцентрика и при дальнейшем движении повернуться

на четверть оборота. После этого мальтийский крест ляжет

на борт малого диска эксцентрика уже другой своей лопа-

стью и будет продолжать двигаться по нему. Если при всех

четырех поворотах мальтийского креста не обнаружится ни-

какой задержки во взаимном вращении эксцентрика и маль-

тийского креста, то предварительную сверку на этом можно

закончить. Окончательную регулировку мальтийской системы

мы произведем, когда будет полностью собран рабочий меха-

низм аппарата.

ПРИЖИМНЫЕ РОЛИКИ

Прижимные ролики служат в аппарате для плотного при-

жатия кинопленки к кадровой рамке и к барабану, с тем, что-

бы она не качалась, не отходила от кадрового окошка, не

соскакивала с зубцов барабана.

Нам потребуется три прижимных ролика.

Материалом для изготовления прижимных роликов может

служить любой металл круглого сечения диаметром 10 мм.

Лучше, конечно, взять мягкий металл—медь, алюминий. Его

легче будет обрабатывать.

Отрезок металла, предназначенный для роликов, должен

быть совершенно прямым. Из него необходимо вырезать три

куска длиной равной ширине кинопленки, то•есть 35 мм.

Болванки нужно просверлить для оси насквозь с торца по

центру. Отверстие должно быть диаметром З мм. Эту рабо-

ту нельзя выполнять ручной дрелью, так как просверлить

точное отверстие длиной в 35 мм очень трудно. Если нет

возможности выполнить сверловку на сверловочном станке,

тогда болванки для роликов надо отпилить длиной по 40 мм

с тем, чтобы после, с каждого конца обточив по 2,5 мм по

окружности, иметь с обеих сторон по выступу, заменяюще-

му ось для ролика.

Отступя от каждого борта по 2 мм по окружности всего

ролика, выпиливают канавки шириной по 2 мм и глубиной

по 2 мм. В этих прорезах будут двигаться зубцы барабана

(см. рис. 94 а и б).

Пропилы в роликах нужно делать ножовкой по металлу

сразу двумя полотнами. Когда будут сделаны канавки-про.

пилы, отступив от внутреннего борта их по 2 мм ролик

181
