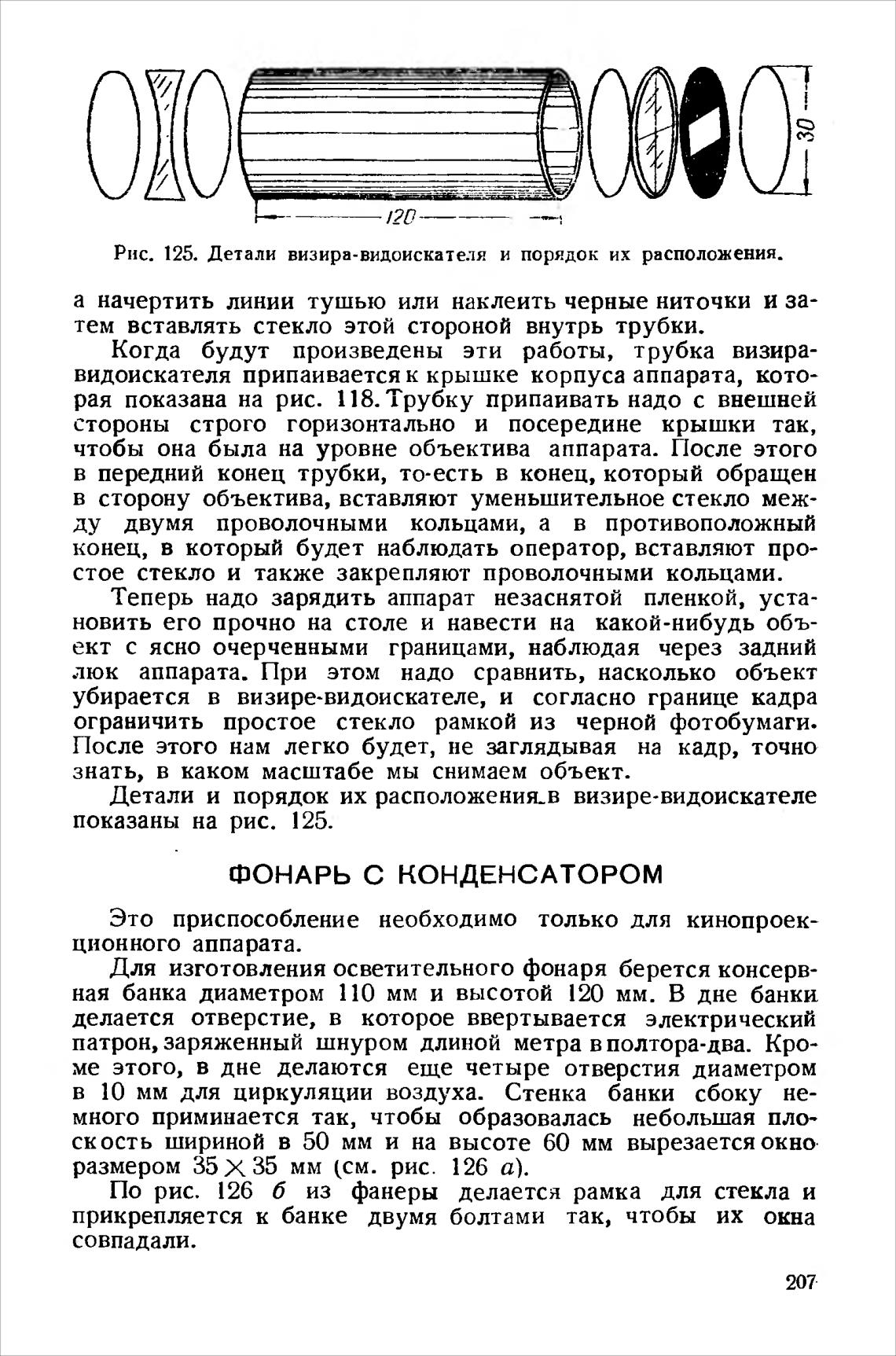

Рис. 125. Детали визира-видоискателя и порядок их расположения.

а начертить линии тушью или наклеить черные ниточки и за-

тем вставлять стекло этой стороной внутрь трубки.

Когда будут произведены эти работы, трубка визира-

видоискателя припаивается к крышке корпуса аппарата, кото-

рая показана на рис. 118. Трубку припаивать надо с внешней

стороны строго горизонтально и посередине крышки так,

чтобы она была на уровне объектива аппарата. Г1осле этого

в передний конец трубки, то-есть в конец, который обращен

в сторону объектива, вставляют уменьшительное стекло меж-

ду двумя проволочными кольцами, а в противоположный

конец, в который будет наблюдать оператор, вставляют про-

стое стекло и также закрепляют проволочными кольцами.

Теперь надо зарядить аппарат незаснятой пленкой, уста-

новить его прочно на столе и навести на какой-нибудь объ-

ект с ясно очерченными границами, наблюдая через задний

люк аппарата. При этом надо сравнить, насколько объект

убирается в визире-видоискателе, и согласно границе кадра

ограничить простое стекло рамкой из черной фотобумаги.

После этого нам легко будет, не заглядывая на кадр, точно

знать, в каком масштабе мы снимаем объект.

Детали и порядок их расположения-в визире-видоискателе

показаны на рис. 125.

ФОНАРЬ С КОНДЕНСАТОРОМ

Это приспособление необходимо только для кинопроек-

ционного аппарата.

Для изготовления осветительного фонаря берется консерв-

ная банка диаметром llO мм и высотой 120 мм. В дне банки

делается отверстие, в которое ввертывается электрический

патрон, заряженный шнуром длиной метра в полтора-два. Кро-

ме этого, в дне делаются еще четыре отверстия диаметром

в 10 мм для циркуляции воздуха. Стенка банки сбоку не-

много приминается так, чтобы образовалась небольшая пло-

ск ость шириной в 50 мм и на высоте 60 мм вырезается окно

размером 35Х35 мм (см. рис. 126 а).

По рис. 126 б из фанеры делается рамка для стекла и

прикрепляется к банке двумя болтами так, чтобы их окна

совпадали.

207
