Г)

9

96

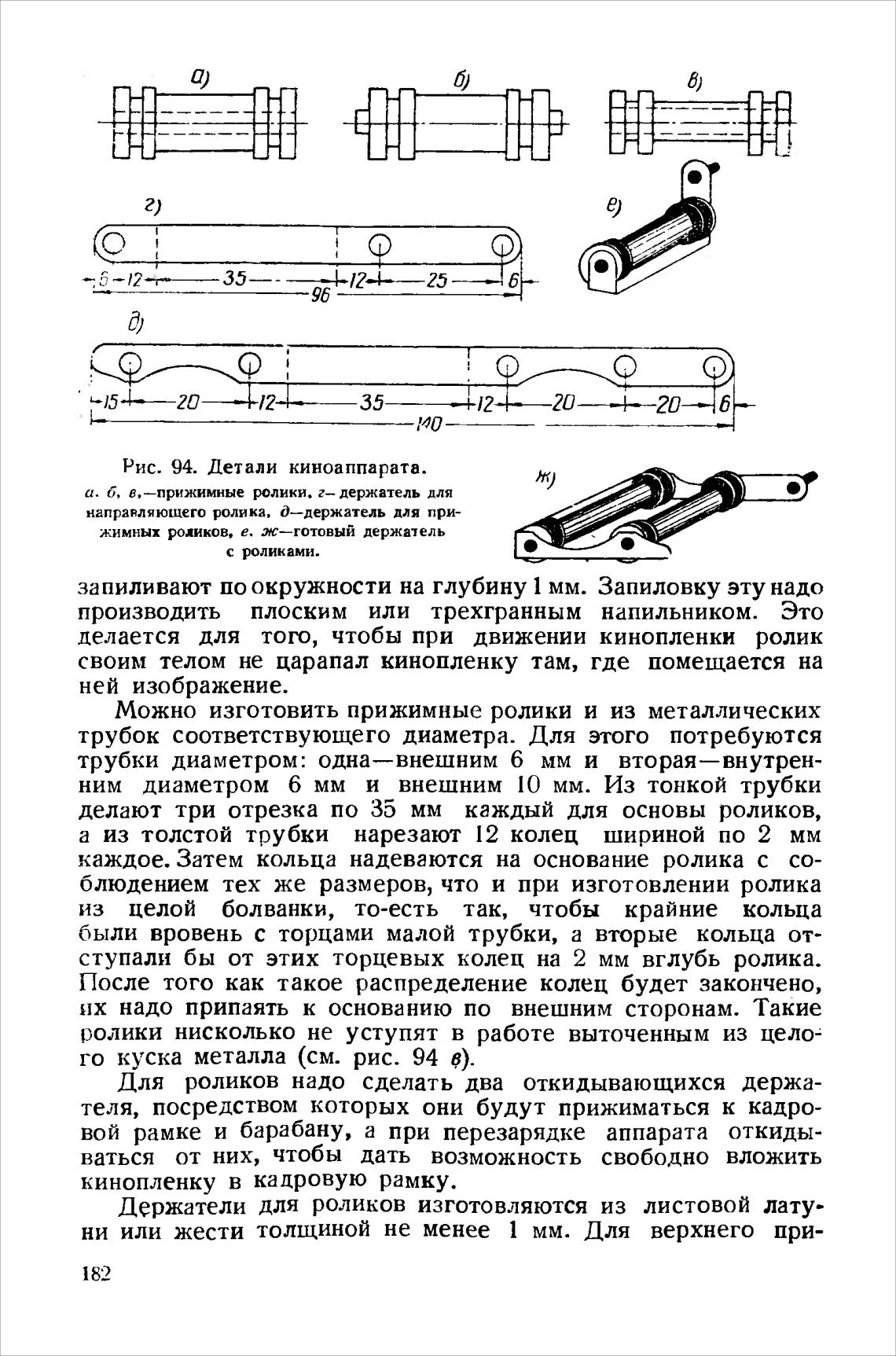

Рис. 94. Детали киноаппарата.

а. б, в,—прижимные ролики. г— держатель для

направляющего ролика, Д—держатель для при-

жимных роликов. е. ж—готовый держатель

с рликами.

6

Ж)

запиливают по окружности на глубину 1 мм. Запиловку эту надо

производить плоским или трехгранным напильником. Это

делается для того, чтобы при движении кинопленки ролик

своим телом не царапал кинопленку там, где помещается на

ней изображение.

Можно изготовить прижимные ролики и из металлических

трубок соответствующего диаметра. Для этого потребуются

трубки диаметром: одна—внешним 6 мм и вторая—внутрен-

ним диаметром 6 мм и внешним 10 мм. Из тонкой трубки

делают три отрезка по 35 мм каждый для основы роликов,

а из толстой трубки нарезают 12 колец шириной по 2 мм

каждое. Затем кольца надеваются на основание ролика с со-

блюдением тех же размеров, что и при изготовлении ролика

из целой болванки, то-есть так, чтобы крайние кольца

были вровень с торцами малой трубки, а вторые кольца от-

ступали бы от этих торцевых колец на 2 мм вглубь ролика.

После того как такое распределение колец будет закончено,

их надо припаять к основанию по внешним сторонам. Такие

ролики нисколько не уступят в работе выточенным из цело-

го куска металла (см. рис. 94 е).

Для роликов надо сделать два откидывающихся держа-

теля, посредством которых они будут прижиматься к кадро-

вой рамке и барабану, а при перезарядке аппарата откиды-

ваться от них, чтобы дать возможность свободно вложить

кинопленку в кадровую рамку.

Держатели для роликов изготовляются из листовой лату-

ни или жести толщиной не менее 1 мм. Для верхнего при-

182
