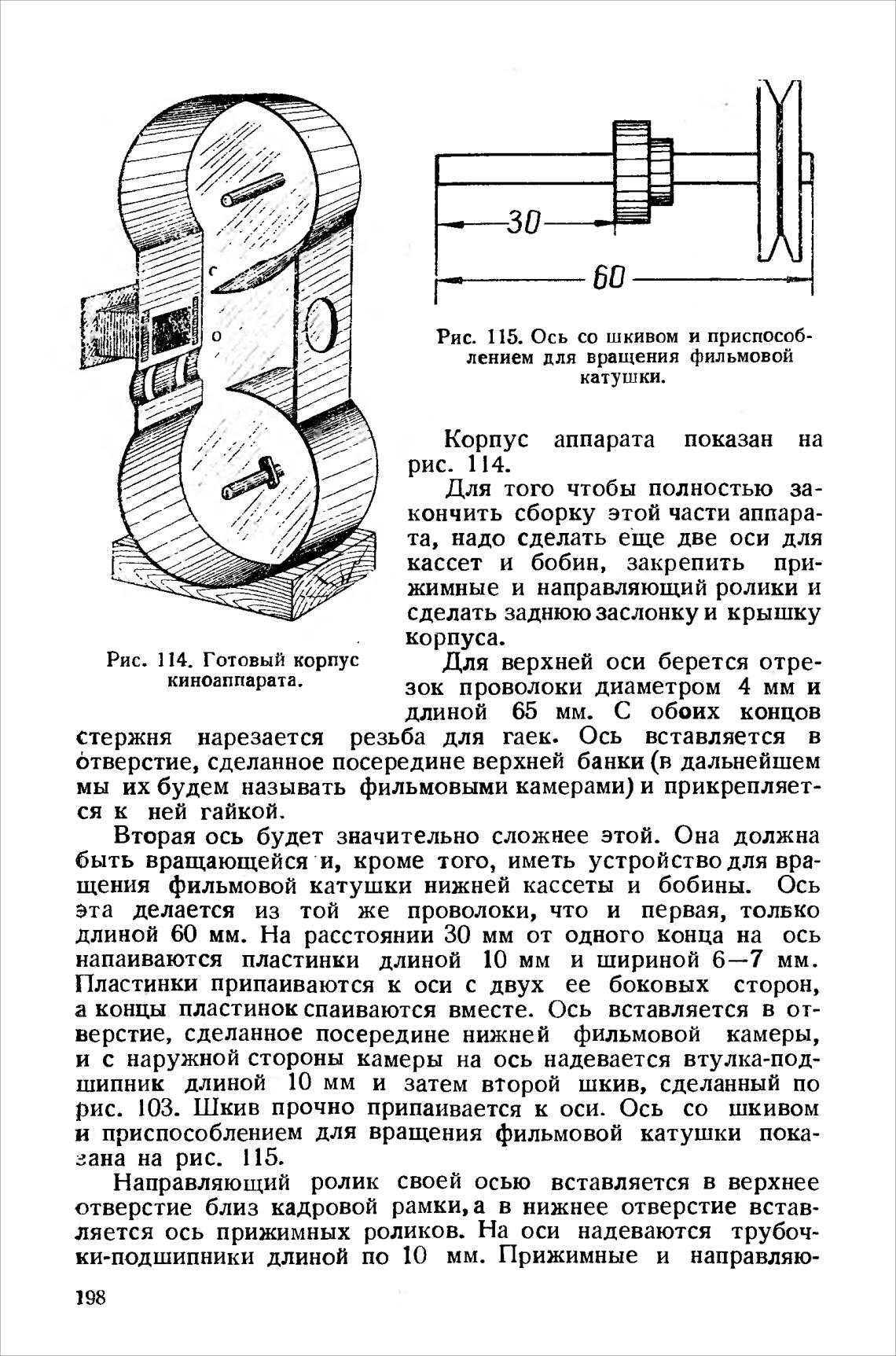

Рис.

114. Готовый корпус

киноаппарата.

30

60

Рис. 115. Ось со шкивом и приспособ-

лением для вращения фильмовой

катушки.

Корпус аппарата показан на

рис. 114.

Для того чтобы полностью за-

кончить сборку этой части аппара-

та, надо сделать еще две оси для

кассет и бобин, закрепить при-

жимные и направляющий ролики и

сделать заднюю заслонку и крышку

корпуса.

Для верхней оси берется отре-

зок проволоки диаметром 4 мм и

длиной 65 мм. С обоих концов

стержня нарезается резьба для гаек. Ось вставляется в

Ьтверстие, сделанное посередине верхней банки (в дальнейшем

мы их будем называть фильмовыми камерами) и прикрепляет-

ся к ней гайкой.

Вторая ось будет значительно сложнее этой. Она должна

быть вращающейся и, кроме того, иметь устройство для вра-

щения фильмовой катушки нижней кассеты и бобины. Ось

эта делается из той же проволоки, что и первая, ТОЛБКО

длиной 60 мм. На расстоянии 30 мм от одного конца на ось

напаиваются пластинки длиной 10 мм и шириной 6—7 мм.

Пластинки припаиваются к оси с двух ее боковых сторон,

а кощы пластинок спаиваются вместе. Ось вставляется в от-

верстие, сделанное посередине нижней фильмовой камеры,

и с наружной стороны камеры на ось надевается втулка-под-

шипник длиной 10 мм и затем второй шкив, сделанный по

рис. 103. Шкив прочно припаивается к оси. Ось со шкивом

и приспособлением для вращения фильмовой катушки пока-

зана на рис. 115.

Направляющий ролик своей осью вставляется в верхнее

отверстие близ кадровой рамки, а в нижнее отверстие встав-

ляется ось прижимных роликов. На оси надеваются трубоч-

ки-подшипники длиной по 10 мм. Прижимные и направляю-
