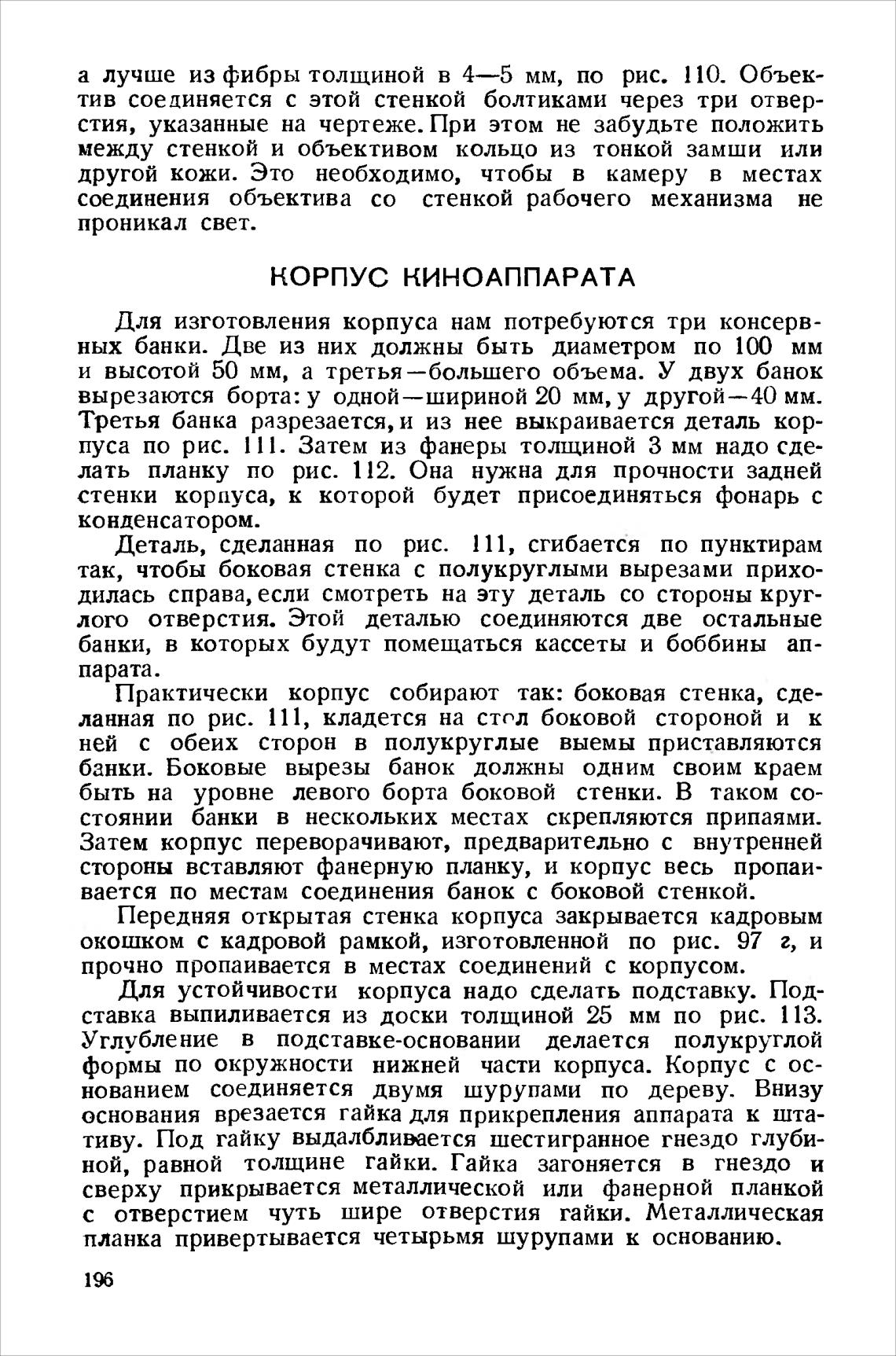

а лучше из фибры толщиной в 4—5 мм, по рис. 110- Объек-

тив соединяется с этой стенкой болтиками через три отвер-

стия, указанные на чертеже. При этом не забудьте положить

между стенкой и объективом кольцо из тонкой замши или

другой кожи. Это необходимо, чтобы в камеру в местах

соединения объектива со стенкой рабочего механизма не

проникал свет.

КОРПУС КИНОАППАРАТА

Для изготовления корпуса нам потребуются три консерв-

ных банки. Две из них должны быть диаметром по 100 мм

и высотой 50 мм, а третья —большего объема. У двух банок

вырезаются борта: у одной—шириной 20 мм, у другой—40 мм.

Третья банка разрезается, и из нее выкраивается деталь кор-

пуса по рис. ll. Затем из фанеры толщиной З мм надо сде-

лать планку по рис. 112. Она нужна для прочности задней

стенки корпуса, к которой будет присоединяться фонарь с

конденсатором.

Деталь, сделанная по рис. 111, сгибается по пунктирам

так, чтобы боковая стенка с полукруглыми вырезами прихо-

дилась справа, если смотреть на эту деталь со стороны круг-

лого отверстия. Этой деталью соединяются две остальные

банки, в которых будут помещаться кассеты и боббины ап-

парата.

Практически корпус собирают так: боковая стенка, сде-

ланная по рис. 111, кладется на стол боковой стороной и к

ней с обеих сторон в полукруглые выемы приставляются

банки. Боковые вырезы банок должны одним своим краем

быть на уровне левого борта боковой стенки. В таком со-

стоянии банки в нескольких местах скрепляются припаями-

Затем корпус переворачивают, предварительно с внутренней

стороны вставляют фанерную планку, и корпус весь пропаи-

вается по местам соединения банок с боковой стенкой.

Передняя открытая стенка корпуса закрывается кадровым

окошком с кадровой рамкой, изготовленной по рис. 97 г, и

прочно пропаивается в местах соединений с корпусом.

Для устойчивости корпуса надо сделать подставку. Под-

ставка выпиливается из доски толщиной 25 мм по рис. 113.

Углубление в подставке-основании делается полукруглой

формы по окружности нижней части корпуса. Корпус с ос-

нованием соединяется двумя шурупами по дереву. Внизу

основания врезается гайка для прикрепления аппарата к шта-

ТИВУ• Под гайку шестигранное гнездо глуби-

ной, равной толщине гайки. Гайка загоняется в гнездо и

сверху прикрывается металлической или фанерной планкой

с отверстием чуть шире отверстия гайки. Металлическая

планка привертывается четырьмя шурупами к основанию.
